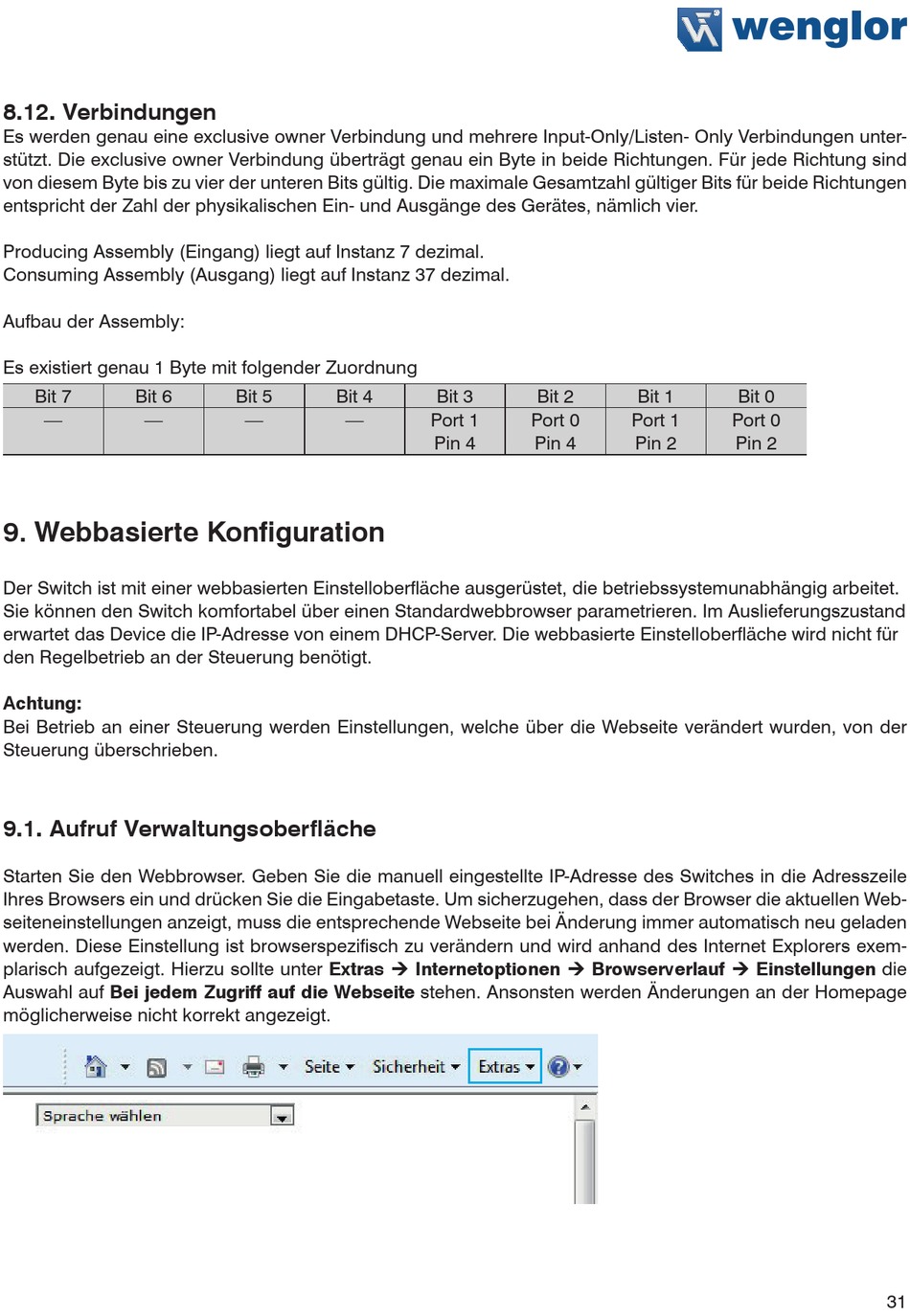

8.12. Verbindungen
Es werden genau eine exclusive owner Verbindung und mehrere Input-Only/Listen- Only Verbindungen unter-
stützt. Die exclusive owner Verbindung überträgt genau ein Byte in beide Richtungen. Für jede Richtung sind
von diesem Byte bis zu vier der unteren Bits gültig. Die maximale Gesamtzahl gültiger Bits für beide Richtungen
entspricht der Zahl der physikalischen Ein- und Ausgänge des Gerätes, nämlich vier.
Producing Assembly (Eingang) liegt auf Instanz 7 dezimal.
Consuming Assembly (Ausgang) liegt auf Instanz 37 dezimal.
Aufbau der Assembly:
Es existiert genau 1 Byte mit folgender Zuordnung
Bit 7
Bit 6
Bit 5
Bit 4
Bit 3
Bit 2
Bit 1
Bit 0
—
—
—
—
Port 1
Port 0
Port 1
Port 0
Pin 4
Pin 4
Pin 2
Pin 2
9. Webbasierte Konfiguration
Der Switch ist mit einer webbasierten Einstelloberfläche ausgerüstet, die betriebssystemunabhängig arbeitet.
Sie können den Switch komfortabel über einen Standardwebbrowser parametrieren. Im Auslieferungszustand
erwartet das Device die IP-Adresse von einem DHCP-Server. Die webbasierte Einstelloberfläche wird nicht für
den Regelbetrieb an der Steuerung benötigt.
Achtung:
Bei Betrieb an einer Steuerung werden Einstellungen, welche über die Webseite verändert wurden, von der
Steuerung überschrieben.
9.1. Aufruf Verwaltungsoberfläche
Starten Sie den Webbrowser. Geben Sie die manuell eingestellte IP-Adresse des Switches in die Adresszeile
Ihres Browsers ein und drücken Sie die Eingabetaste. Um sicherzugehen, dass der Browser die aktuellen Web-
seiteneinstellungen anzeigt, muss die entsprechende Webseite bei Änderung immer automatisch neu geladen
werden. Diese Einstellung ist browserspezifisch zu verändern und wird anhand des Internet Explorers exem-
plarisch aufgezeigt. Hierzu sollte unter Extras Internetoptionen Browserverlauf Einstellungen die
Auswahl auf Bei jedem Zugriff auf die Webseite stehen. Ansonsten werden Änderungen an der Homepage
möglicherweise nicht korrekt angezeigt.
31
