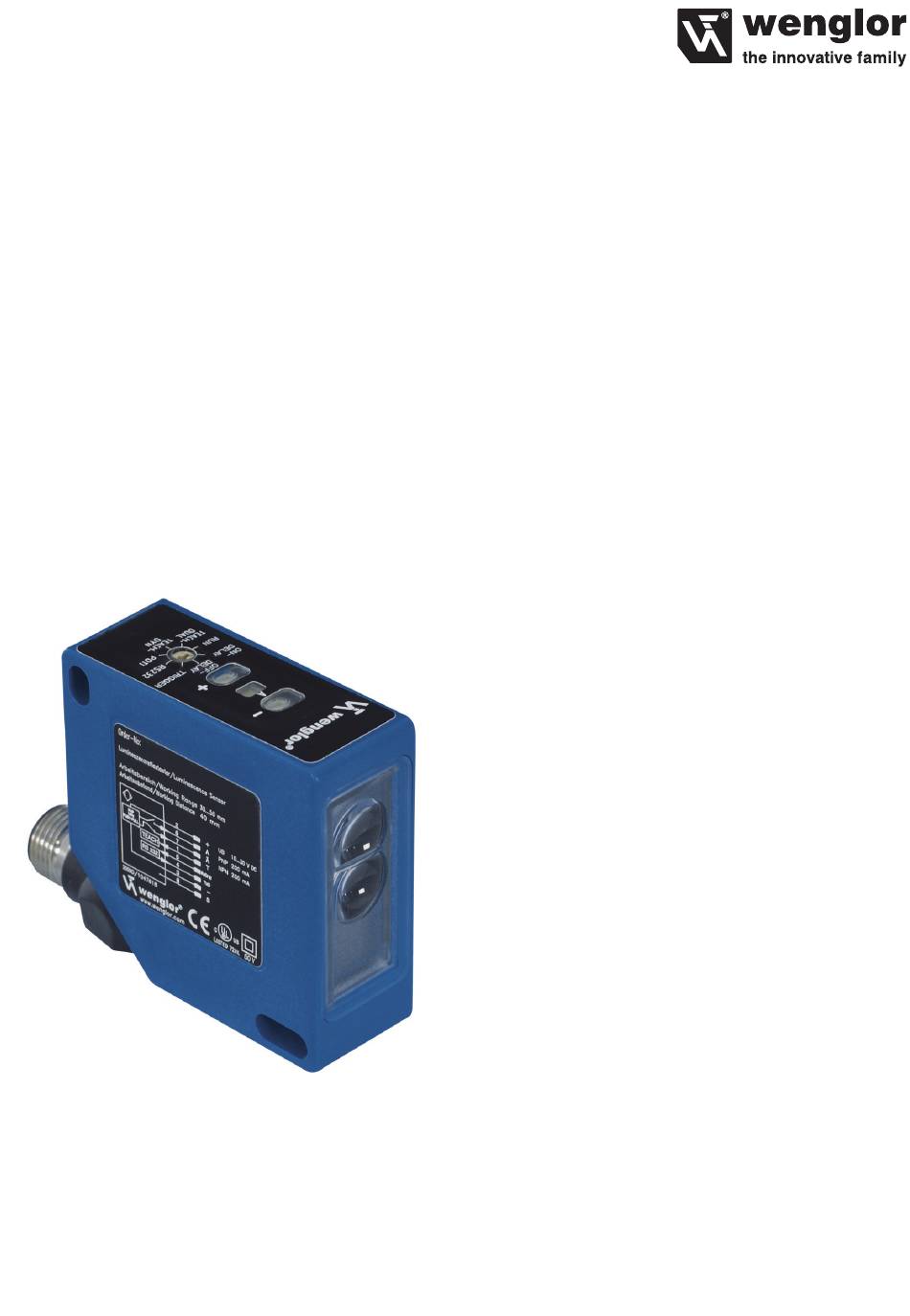

- Seite 1 A1P05 A2P05 A1P16 A2P16 Lumineszenzreflextaster Betriebsanleitung Erhältlich nur als PDF Version Stand: 02.03.2016 www.wenglor.com...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Bestimmungsgemäße Verwendung Sicherheitshinweise LED Warnhinweise EG-Konformitätserklärung Technische Daten 5.1. Anschlussbild 5.2. Gehäuseabmessungen 5.3. Bedienfeld 5.4. Ergänzende Produkte Montagehinweise Inbetriebnahme 7.1. Allgemeine Hinweise zum Gerät 7.2. Auslieferzustand Funktionsbeschreibung 8.1. Ausgangsstufe umschalten zwischen PNP/NPN/Gegentakt 8.2. Schaltschwelle einstellen mittels Teach-In-Funktion 8.3. Funktionskontrolle 8.4. -
Seite 3: Bestimmungsgemäße Verwendung
1. Bestimmungsgemäße Verwendung Dieses wenglor Produkt ist gemäß dem folgenden Funktionsprinzip zu verwenden: Lumineszenzreflextaster senden UV-Licht mit der Wellenlänge 380 nm aus. Trifft dieses Licht auf einen lu- mineszierenden Stoff, leuchtet dieser je nach verwendetem Luminophor im sichtbaren Wellenlängenbereich 420 – 750 nm auf. Diesen Effekt der Fluoreszenz nutzt der Lumineszenzreflextaster z. B. zur Detektion von Markierungen, die für den Mensch bei Tageslicht nicht sichtbar sind. -
Seite 4: Technische Daten
5. Technische Daten Bestell-Nr. A1P05 A1P16 A2P05 A2P16 Arbeitsbereich 30…50 mm 16…20 mm 30…50 mm 16…20 mm Arbeitsabstand 40 mm 18 mm 40 mm 18 mm Empfangsfilter GG 420 GG 420 OG 570 OG 570 Empfangsbereich 420…750 nm 420…750 nm 570…750 nm... -
Seite 5: Anschlussbild
5.1. Anschlussbild Versorgungsspannung 10...30 V Schaltausgang (Schließer) Ā Schaltausgang (Öffner) RxD/W Empfangsleitung der Schnittstelle W: Triggereingang Sendeleitung der Schnittstelle externer Teach-Eingang – Minus Schirm 5.2. Gehäuseabmessungen = Sendediode = Empfangsdiode 5.3. Bedienfeld = Minus-Taste (mit LED) = Schaltzustandsanzeige Ausgang = Plus-Taste (mit LED) ... -
Seite 6: Ergänzende Produkte
Beim Betrieb der Sensoren sind die entsprechenden elektrischen sowie mechanischen Vorschriften, Normen und Sicherheitsregeln zu beachten. Der Sensor muss vor mechanischer Einwirkung geschützt werden. Diese Sensoren sind nicht für Sicherheitsanwendungen geeignet! Der Sensor muss während der Messung fest fixiert sein. A1P16 A1P05 A2P16 A2P05... -
Seite 7: Inbetriebnahme
7. Inbetriebnahme 7.1. Allgemeine Hinweise zum Gerät Der wenglor Lumineszenzreflextaster AxP ist in zwei unterschiedlichen Versionen bezüglich dem Empfangsfil- ® ter erhältlich. Der A1Pxx besitzt einen blaudurchlässigen Empfangsfilter vom Typ GG420, während der A2Pxx einen gelb-grün-durchlässigen Empfangsfilter vom Typ OG570 hat. Die Reihe AxP16 hat einen Arbeitsabstand von 18 mm und die Reihe Reihe AxP05 hat einen Arbeitsabstand von 40 mm. -
Seite 8: Schaltschwelle Einstellen Mittels Teach-In-Funktion
Anzeige der eingestellten Ausgangsstufe Ausgangsstufe LED der Minus-Taste LED der Plus-Taste Gegentakt Tabelle 2 Aktuelle Einstellung prüfen • Ausgangsstufen-Einstellmodus aktivieren (siehe „Aktivieren des Ausgangsstufen Einstellmodus“ auf Seite 7) è Aktuelle Einstellung an den Tasten-LEDs entsprechend „Tabelle 1“ auf Seite 7 ersichtlich PNP aktivieren NPN aktivieren •... - Seite 9 Ersten Intensitätswert teachen: • Drehwahlschalter Ý auf TEACH DUAL • Lichtfleck des Sensors auf Marke positionieren • Plus-Taste drücken und halten è Plus-Tasten-LED leuchtet è Plus-Tasten-LED erlischt nach 1 s und Schaltzustandsanzeige Ausgang A blinkt • Plus-Taste loslassen è Minus-Tasten-LED blinkt è...
- Seite 10 Extern Teachen Bei nicht zugänglichem Bedienfeld kann der Sensor über den externen Teacheingang, Pin 1, geteacht wer- den. Eingestellt ist immer der letzte Teachmodus, der über das Bedienfeld ausgewählt war (Zweipunkt-Teachen oder Dynamisch Teachen). Extern Zweipunkt-Teachen Ersten Intensitätswert teachen: • Drehwahlschalter Ý auf RUN •...
-
Seite 11: Funktionskontrolle
8.3. Funktionskontrolle • Tastgut bewegen è Der Ausgang A des Sensors schaltet ein, wenn der Lichtfleck des Sensors auf der Marke positioniert ist. è Der Ausgang A schaltet aus, wenn der Lichtfleck des Sensors auf dem Hintergrund positioniert ist. • Mit der Potentiometerfunktion kann die Schaltschwelle bei Bedarf nachjustiert werden. 8.4. -
Seite 12: Triggerfunktion Pin
Abfallzeitverzögerung (Off-Delay) einstellen • Drehwahlschalter Ý auf Off-Delay è Anzeige der aktuellen Abfallverzögerung, siehe „Tabelle 1“ auf Seite 7 • Plus-Taste kurz drücken è Verzögerungszeit wird verlängert • Minus-Taste kurz drücken è Verzögerungszeit wird verkürzt • Drehwahlschalter Ý auf RUN Anzeige der eingestellten Verzögerungszeit Delay LED der Minus-Taste... -
Seite 13: Permanente Intensitätswertausgabe Über Die Schnittstelle
8.8. Permanente Intensitätswertausgabe über die Schnittstelle Der Sensor kann so eingestellt werden, dass er permanent alle 15 ms über die Schnittstelle den aktuellen Intensitätswert ausgibt. Kontrolle, ob die permanente Intensitätswertausgabe aktiviert ist • Drehwahlschalter Ý auf RS-232 Schaltzustandsanzeige permanente Intensitätswertausgabe blinkt nicht deaktiviert blinkt... -
Seite 14: Wartungshinweise
• Verwenden Sie zur Reinigung des Sensors keine Lösungsmittel oder Reiniger, die das Gerät beschädigen könnten. 11. Umweltgerechte Entsorgung Die wenglor sensoric gmbh nimmt unbrauchbare oder irreparable Produkte nicht zurück. Bei der Ent- sorgung der Produkte gelten die jeweils gültigen länderspezifischen Vorschriften zur Abfallentsorgung. - Seite 15 © 02.03.2016 wenglor sensoric GmbH www.wenglor.com...
