DE

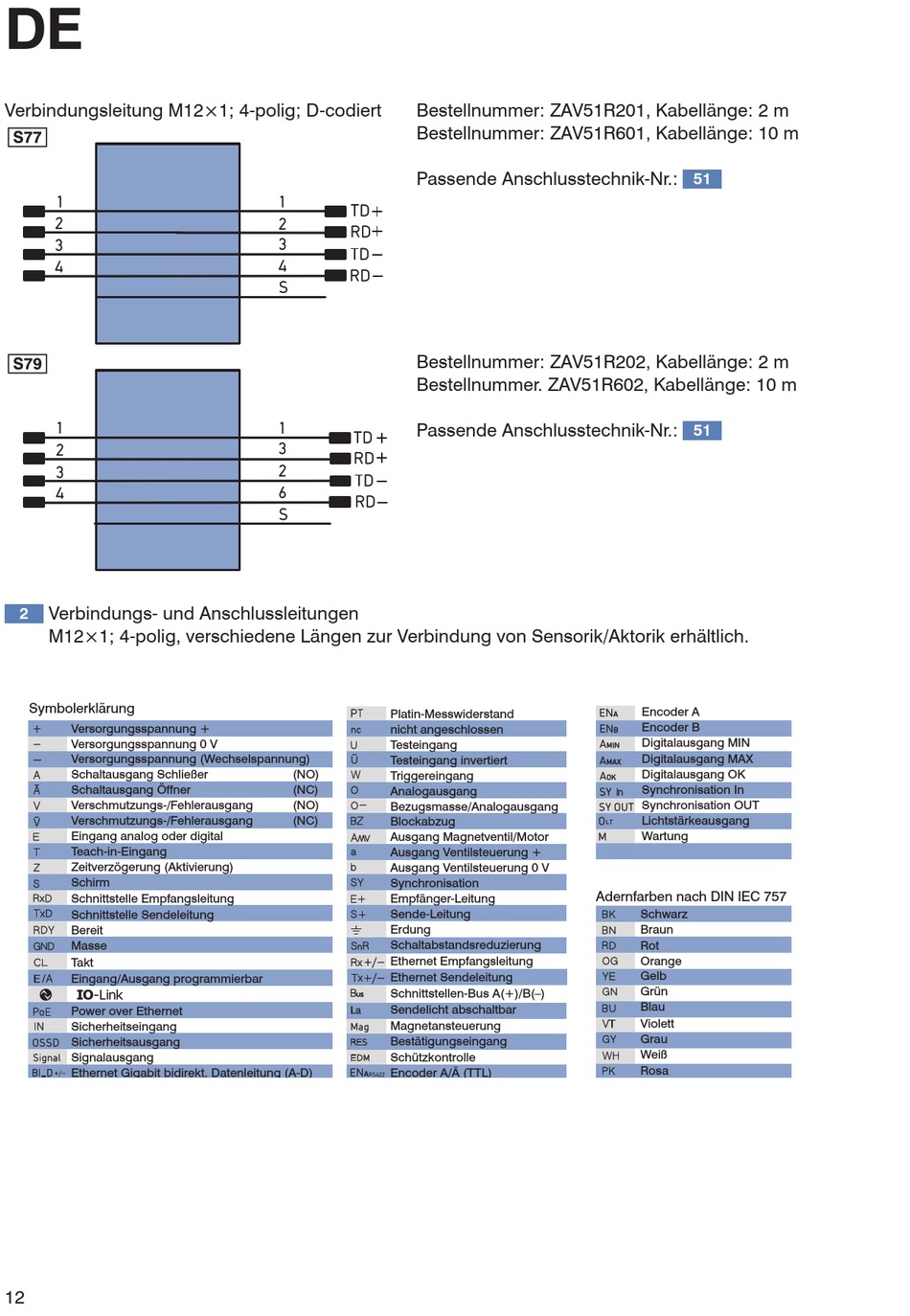

Verbindungsleitung M12×1; 4-polig; D-codiert
Verbindungs- und Anschlussleitungen
2
M12×1; 4-polig, verschiedene Längen zur Verbindung von Sensorik/Aktorik erhältlich.
Symbolerklärung
Versorgungsspannung +
Versorgungsspannung 0 V
Versorgungsspannung (Wechselspannung)
Schaltausgang Schließer
Schaltausgang Öffner
Verschmutzungs-/Fehlerausgang
Verschmutzungs-/Fehlerausgang
Eingang analog oder digital
Teach-in-Eingang
Zeitverzögerung (Aktivierung)
Schirm
Schnittstelle Empfangsleitung
Schnittstelle Sendeleitung
Bereit
Masse
Takt
Eingang/Ausgang programmierbar
Power over Ethernet
Sicherheitseingang
Sicherheitsausgang
Signalausgang
Ethernet Gigabit bidirekt. Datenleitung (A-D)
Encoder 0-Impuls 0/0 (TTL)
12
Bestellnummer: ZAV51R201, Kabellänge: 2 m
Bestellnummer: ZAV51R601, Kabellänge: 10 m
Passende Anschlusstechnik-Nr.:
Bestellnummer: ZAV51R202, Kabellänge: 2 m
Bestellnummer. ZAV51R602, Kabellänge: 10 m
Passende Anschlusstechnik-Nr.:
PT
Platin-Messwiderstand
nicht angeschlossen
Testeingang
Testeingang invertiert
(NO)
Triggereingang
(NC)
Analogausgang
(NO)
Bezugsmasse/Analogausgang
(NC)
Blockabzug
Ausgang Magnetventil/Motor
Ausgang Ventilsteuerung +
Ausgang Ventilsteuerung 0 V
Synchronisation
Empfänger-Leitung
Sende-Leitung
Erdung
Schaltabstandsreduzierung
Ethernet Empfangsleitung
Ethernet Sendeleitung
Schnittstellen-Bus A(+)/B(–)
Sendelicht abschaltbar
Magnetansteuerung
Bestätigungseingang
Schützkontrolle
Encoder A/A (TTL)
Encoder B/B (TTL)
51
51
Encoder A
Encoder B
Digitalausgang MIN
Digitalausgang MAX
Digitalausgang OK
Synchronisation In
Synchronisation OUT
Lichtstärkeausgang
Wartung
Adernfarben nach DIN IEC 757
Schwarz
Braun
Rot
Orange
Gelb
Grün
Blau
Violett
Grau
Weiß
Rosa
Grüngelb
