Es muss in jedem Fall sichergestellt sein, dass die Versorgungsspannung, gemessen am entferntesten
Teilnehmer, aus Sicht der Systemstromversorgung 18 V DC nicht unterschreitet.
Im Rückwirkungsbetrieb zu beachten:
Wird die Stromversorgung der Digital I/O Ports mit der Spannungsversorgung des Switches zusam-
mengelegt, so besteht die Gefahr eines Kommunikationsabbruchs bei einem Kurzschluss an den
I/O-Ports.
7.3. Funktionserde
Der FE-Anschluss befindet sich an der unteren Stirnkante des Switches. Um eine ordnungsgemäße Funktion
nach den im Datenblatt angegebenen EMV Vorschriften zu gewährleisten, empfehlen wir die Benutzung
unseres Massebandes, welches sich im Lieferumfang befindet (Anzugsmoment siehe „Montagehinweise"
auf Seite 13).
7.4. Industrial Ethernet-Leitung
wenglor bietet eine Reihe von vorkonfektionierten Industrial Ethernet-Leitungen an.
Wir empfehlen für eine möglichst einfache und zuverlässige Verkabelung die Verwendung unserer vorkonfek-
tionierten Industrial Ethernet-Leitungen.

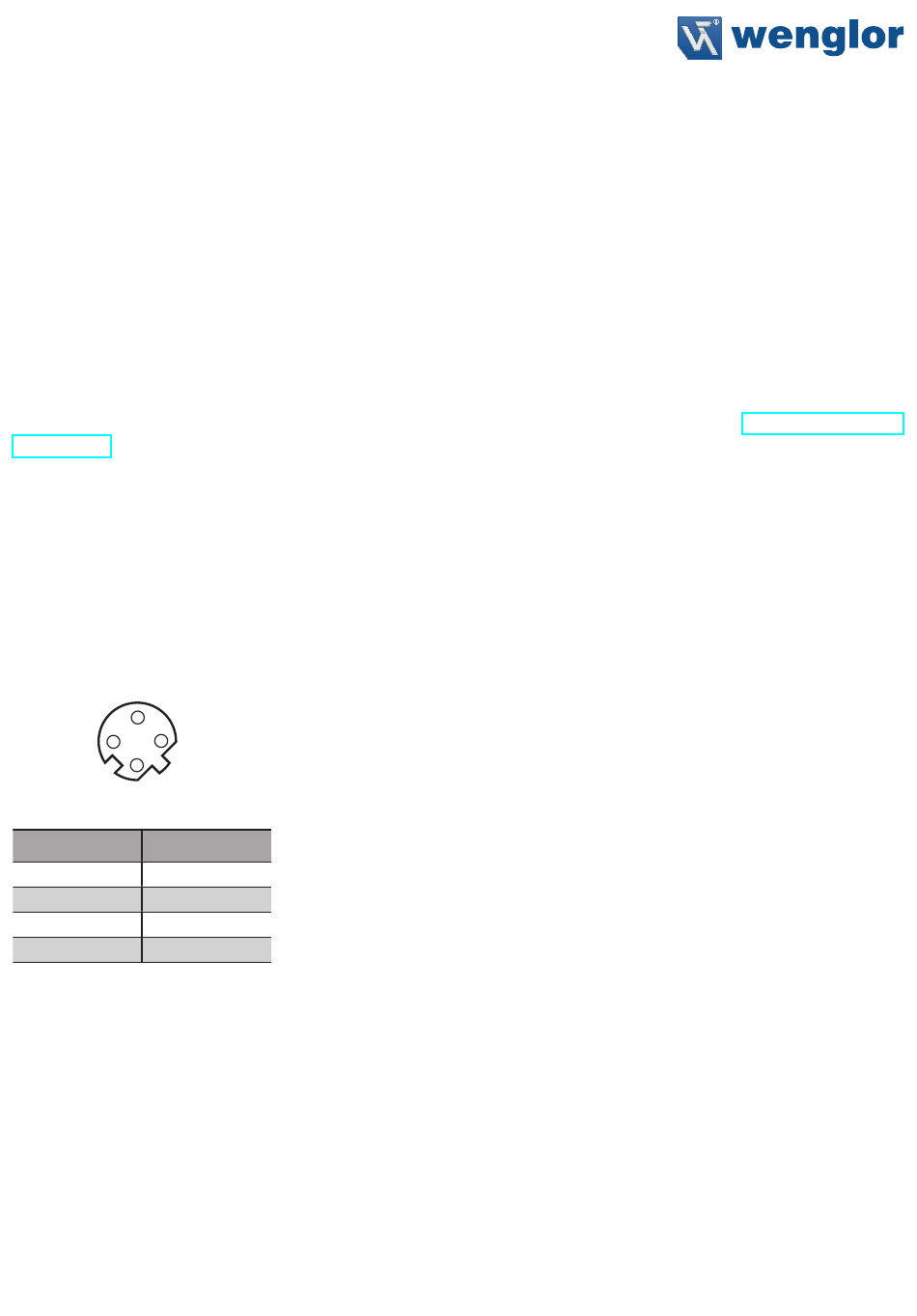

Belegung des Industrial Ethernet-Anschlusses:
4
3
1
2
Pin
Funktion
1
TxD (+)
2
RxD (+)
3
TxD (–)
4
RxD (–)
15
