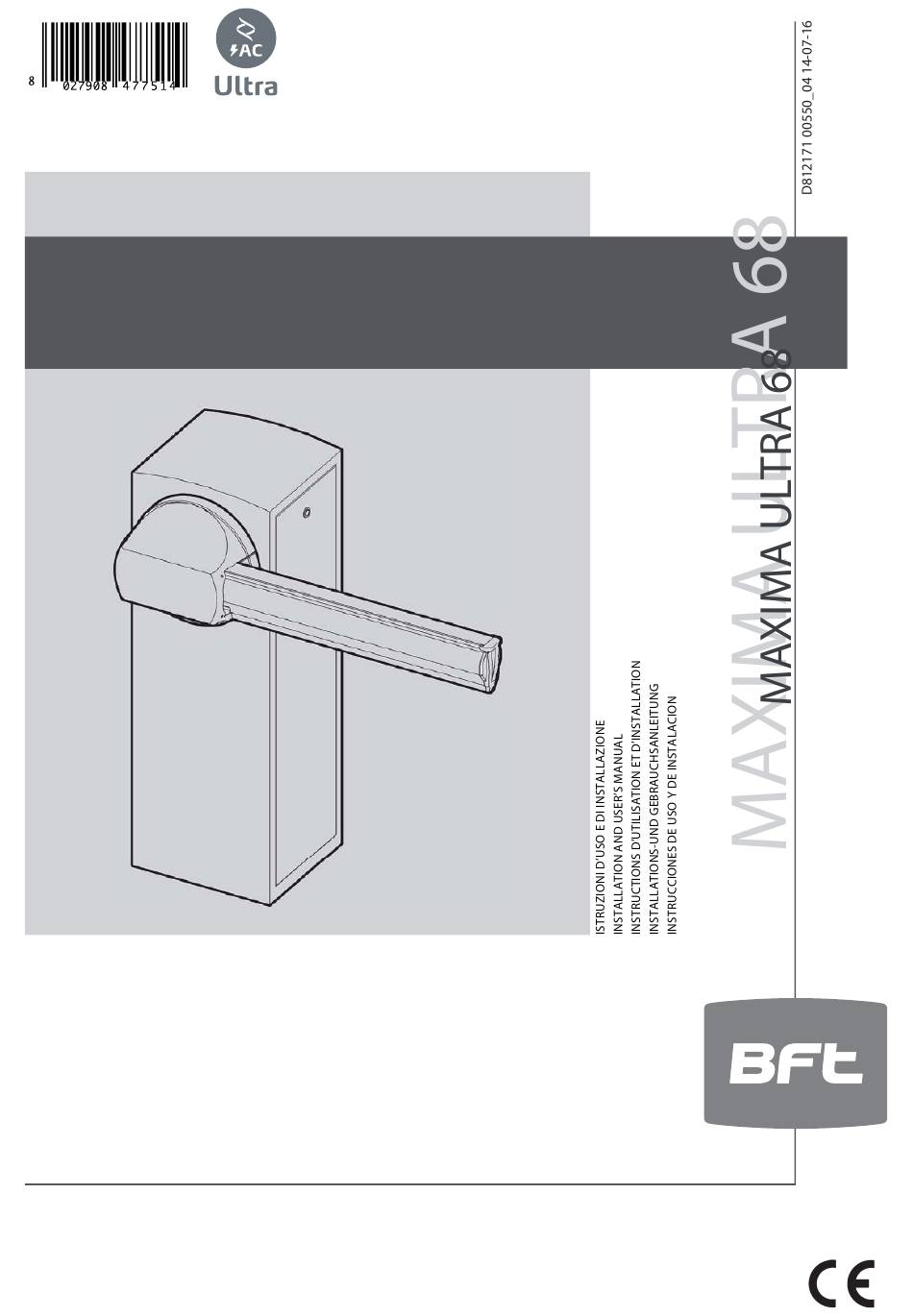

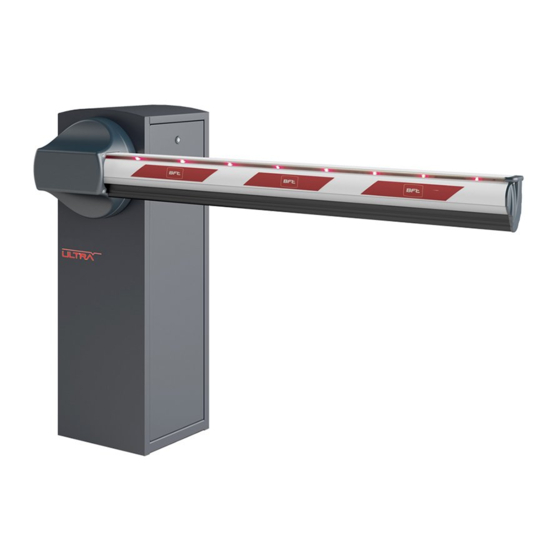

- Seite 1 BARRIERA AUTOMATICA AUTOMATIC BARRIER BARRIÈRE AUTOMATIQUE AUTOMATISCHE SCHRANKE BARRERA AUTOMÁTICA Attenzione! Leggere attentamente le “Avvertenze” all’interno! Caution! Read “Warnings” inside carefully! Attention! Veuillez lire attentivement les Avertissements qui se trouvent à l’intérieur! Achtung! Bitte lesen Sie aufmerksam die „Hinweise“ im Inneren! ¡Atención¡ Leer atentamente las “Advertencias” en el interior! Let op! Lees de “Waarschuwingen” aan de binnenkant zorgvuldig!
-
Seite 3: Inhaltsverzeichnis
Indice 1. Informazioni generali Allineamento barra ............. pag. 7 Introduzione ..............pag. 4 Equilibratura barra ............pag. 8 Sicurezza generale ............pag. 4 Optionals ................ pag. 8 Generalità ............... pag. 4 Collegamenti elettrici ..........pag. 8 Dati tecnici ..............pag. 4 3. -
Seite 22: Allgemeine Informationen
1. Allgemeine informationen 1.1 EINLEITUNG Das Handbuch ist vor der Installation des Produkts sowie vor der ordentlichen und außerordentlichen Wartung sorgfältig zu lesen. Die Angaben, denen dieses Symbol vorangestellt ist, enthalten Informationen zu allen möglichen Themen von bes onderer Bedeutung, ihre Nichtbeachtung kann zum Verlust der vertraglichen Garantie führen. WENN DIE DURCH FOLGENDE SYMBOLE GEKENNZEICHNETEN EINGRIFFE NICHT KORREKT DURCHGEFÜHRT WERDEN, KANN ES ZU GEFAHRSITUATIONEN KOMMEN: STROMSCHLAG QUETSCHUNG... -
Seite 23: Installation
2. Installation 2.1 BEMERKUNG ZU DEN KABEL ANSCHLÜSSEN 1) Einphasenleitung 2 x 1,5 + E 2) Senderfotozelle 2 x 0,5 3) Empfängerfotozelle 4 x 0,5 4) Blinkleuchte 2 x 0,5 5) Schlüsselschalter 3 x 0,5 6) Empfänger 4 x 0,5 6) Antenne RG58 7) Magnetspirale... - Seite 24 2. Installation Montieren Sie zuerst die Spring falls vorhanden. 17mm Ziehen sie nicht fest vor des ausbilancierung des bau- mes (voir paragraphe 2.6) Montieren Sie die Spring 17mm Ziehen sie nicht fest vor des ausbilancierung des bau- mes (voir paragraphe 2.6) - 24 -...
-
Seite 25: Installation Des Baums
2. Installation 2.4 INSTALLATION DES BAUMS M16x100 Ø16 Ø6x16 Ø10 Ø8 M6x10 Ø10 Ø16 M10x25 Ø8 M8x20 M6x16 Ø6 Ø6 FESTZIEHEN 210Nm M6x16 M6x10 2.5 DIE SCHRANKE AUSRICHTEN Die Steuereinheit elektrisch anschließen (siehe unter Punkt 2.8) • Die Schranke mit einer Länge von ca. 1 m in die Schrankenhalterung einschieben. -
Seite 26: Ausbilancierung Des Baumes
2. Installation Den Befehl „START“ eingeben, um Eröff nung Überprüfen die vertikale Die Schrankenhalterung in die Mikro-cam Position der baums vertikale Position bringen 3 mm PASSEN SIE DIE VERTIKALE LEISTE, DURCH DREHEN DER ERÖFFNUNG LIMIT SWITCH CAM. 2.6 AUSBILANCIERUNG DES BAUMES 45°... -
Seite 27: Gebrauchs Und Wartungsanleitungen
3. Gebrauchs und Wartungsanleitungen 3.1 ALLGEMEINE SICHERHEIT • Die Schranke ist ausschließlich für den Fahrzeugverkehr vorgesehen; ein eventueller Fußgängerverkehr ist durch ein geeignetes Schild auszuweisen bzw. einzuschränken. • Halten Sie Kinder, Personen und Sachen aus dem Wirkungsbereich der Automatisierung fern, vor allem während des Betriebs •... - Seite 36 INSTALLATORE INSTALLER INSTALLATEUR INSTALLATEUR INSTALATOR ITALY...
