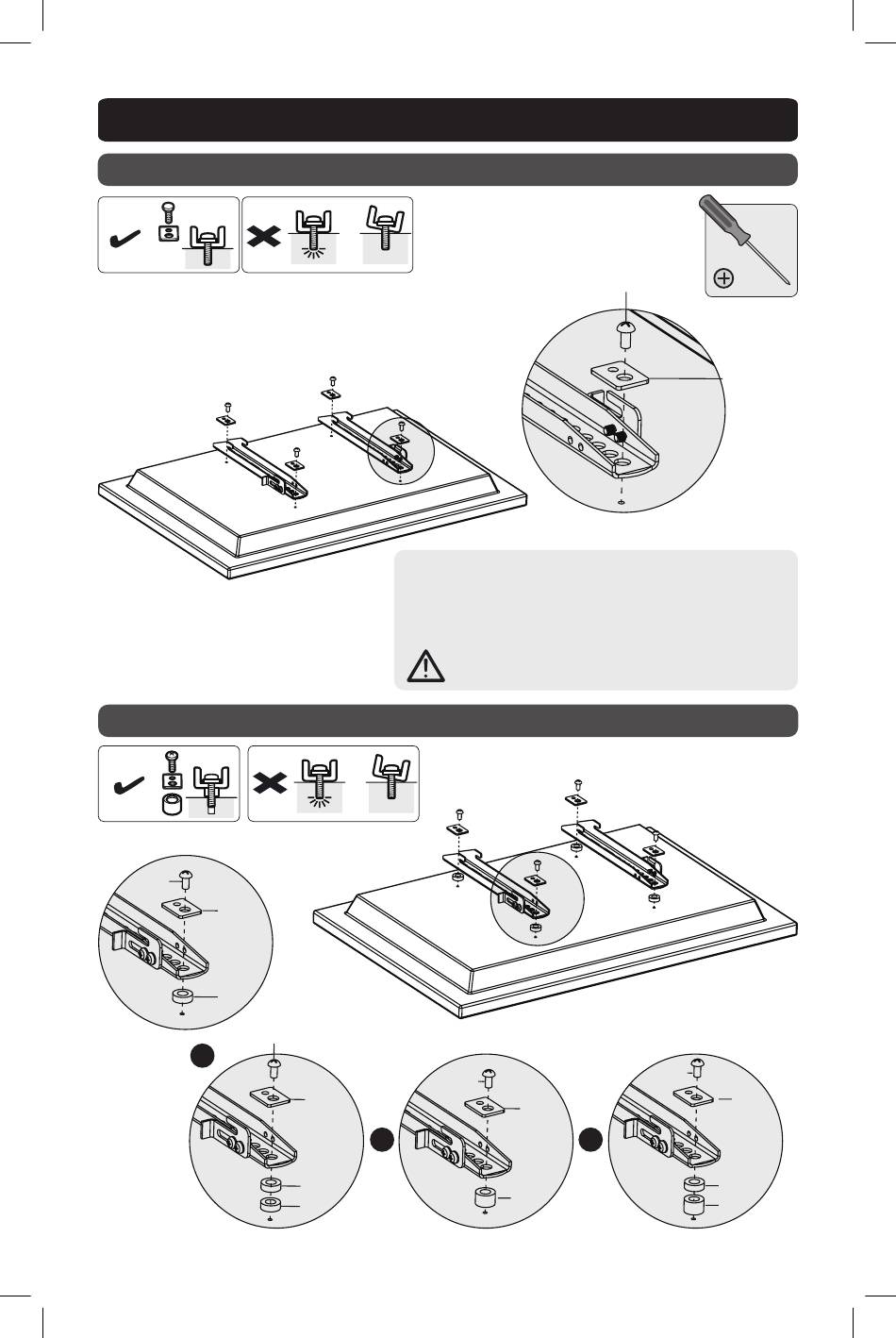

3. Instale los Soportes del Adaptador
3-1 Para Pantalla con Respaldo Plano
TV
3-2 Para Pantalla con Respaldo con insertos empotrados o para Acceder a Entradas de A/V
TV
M8X20
Arandela
Espaciador Pequeño
o
13-03-117-933290-ES.indd 14
TV
TV
Nota: Elija los tornillos, arandelas y espaciadores (si fueran
necesarios) apropiados de acuerdo al tipo de pantalla.
• Coloque los soportes del adaptador tan cerca como sea
posible al centro de la pantalla.
• Atornille los soportes del adaptador a la pantalla.
TV
TV
M8X20
M6X30
M8X30
Arandela
o
Espaciador
Pequeño
Espaciador
Pequeño
Apriete todos los tornillos pero no en exceso.
M6X30
M8X30
Arandela
o
Espaciador
Grande
14
M5X14
M6X14
M8X20
Arandela
M6X30
M8X30
Arandela
Espaciador
Pequeño
Espaciador
Grande
