Owner's Manual

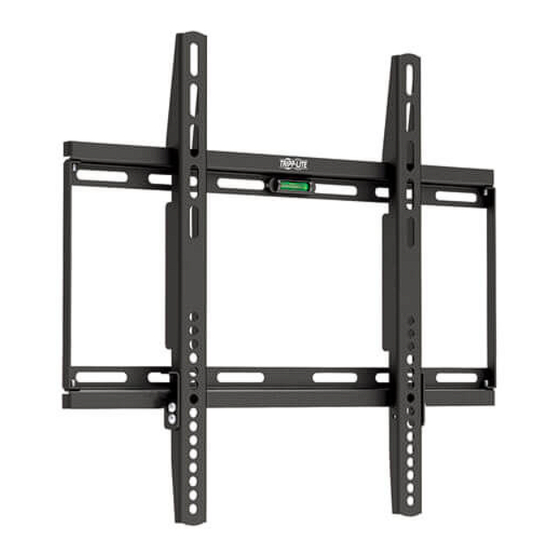

Fixed Flat Screen
Wall Mount
MODEL: DWF2647X
Copyright © 2013 Tripp Lite. All rights reserved.
47"
MAX
1
75kg
(165lbs)
MAX
