CAUTION: DO NOT EXCEED MAXIMUM LISTED WEIGHT CAPACITY. SERIOUS INJURY OR
PROPERTY DAMAGE MAY OCCUR!
50x50
75x75
100x100
1111 W. 35th Street, Chicago, IL 60609 USA • www.tripplite.com/support
14-03-246-933325.indb 1
Owner's Manual
Fixed Flat Screen
Wall Mount

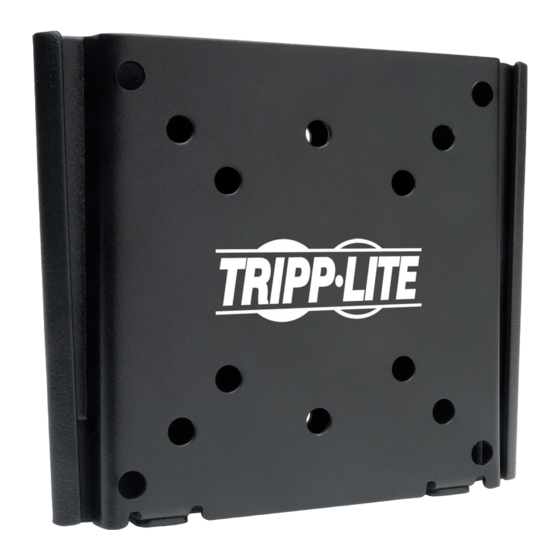

MODEL: DWF1327M
Copyright © 2014 Tripp Lite. All rights reserved.
27"
MAX
1
40kg
(88lbs)
MAX
4/16/2014 11:37:07 AM
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Tripp Lite DWF1327M
Inhaltszusammenfassung für Tripp Lite DWF1327M
- Seite 33 ES KÖNNEN SCHWERE KÖRPERVERLETZUNGEN ODER ERHEBLICHE SACHSCHÄDEN EINTRETEN! 13 - 27 50x50 Zoll 75x75 40 kg (33 - 68,5 cm) 100x100 1111 W. 35th Street, Chicago, IL 60609 USA • www.tripplite.com/support Copyright © 2014 Tripp Lite. Alle Rechte vorbehalten. 14-03-246-933325.indb 33 4/16/2014 11:37:22 AM...
-
Seite 34: Garantie Und Garantieanmeldung
Garantie bezüglich der Eignung dieser Geräte für einen bestimmten Verwendungszweck. GARANTIEANMELDUNG Bitte besuchen Sie www.tripplite.com/warranty, um die Garantie für Ihr neues Tripp Lite-Produkt zu registrieren. Sie nehmen automatisch an der Verlosung eines Tripp Lite-Produkts teil!* *Kein Kauf erforderlich. Ungültig, wo gesetzlich verboten. Es gelten einige Einschränkungen. Weitere Informationen finden Sie auf der Website. - Seite 35 Komponentenliste WICHTIG: Überprüfen Sie vor der Installation, ob alle in der Komponentenliste aufgeführten Teile vorhanden sind. Wenn Teile beschädigt oder nicht vorhanden sind, besuchen Sie www.tripplite.com/support. DWF1327M M5X10 (x2) Paket M M4X14 (x4) M5X14 (x4) D5 Beilagscheibe (x4) Paket W...
- Seite 36 1a. Montage an einer Holzwand Markieren Sie die exakte Position der Befestigungslöcher Bohren Sie die Führungslöcher Ankerschraube Schrauben Sie die Wandhalterung an die Wand WARNUNG • Stellen Sie sicher, dass die Befestigungsschrauben in der Mitte eines Balkens verankert sind. Wir empfehlen die Verwendung eines Balkensuchers. •...
- Seite 37 1b. Montage an Backstein oder Beton Markieren Sie die exakte Position der Befestigungslöcher Bohren Sie die Führungslöcher Betonanker Ankerschraube Schrauben Sie die Wandhalterung an die Wand WARNUNG • Bei der Montage von Wandbefestigungen an Wänden aus Betonsteinen (auch Porenbetonsteine oder Betonschalsteine genannt) zuerst überprüfen, dass die tatsächliche Betondicke mindestens 35 mm beträgt, damit die beiden Betonanker sicher gehalten werden.
- Seite 38 2. Montieren Sie die VESA-Platte M4X14 M5X14 Beilagscheibe Die VESA-Platte unter Verwendung der passenden Schrauben und Befestigungsteile sicher am Bildschirm befestigen. Die Schrauben nicht überdrehen. 14-03-246-933325.indb 38 4/16/2014 11:37:23 AM...
- Seite 39 3. Montieren Sie den Bildschirm Mit Hilfe eines Assistenten oder einer mechanischen Hubeinrichtung den Bildschirm mit der daran befestigten VESA-Platte anheben und auf die unteren Montageöffnungen der montierten Wandplatte hin ausrichten. Anschließend den Bildschirm mit der daran befestigten VESA-Platte in die montierte Wandplatte einschieben. 14-03-246-933325.indb 39 4/16/2014 11:37:23 AM...
- Seite 40 3. Montieren Sie den Bildschirm Befestigen Sie die VESA- und die Wandmontageplatte miteinander, indem Sie die beiden Schrauben M5x10 in die unteren Montageöffnungen einschrauben. Wartung • Überprüfen Sie in regelmäßigen Abständen (mindestens alle drei Monate), ob die Halterung sicher angebracht ist. •...
