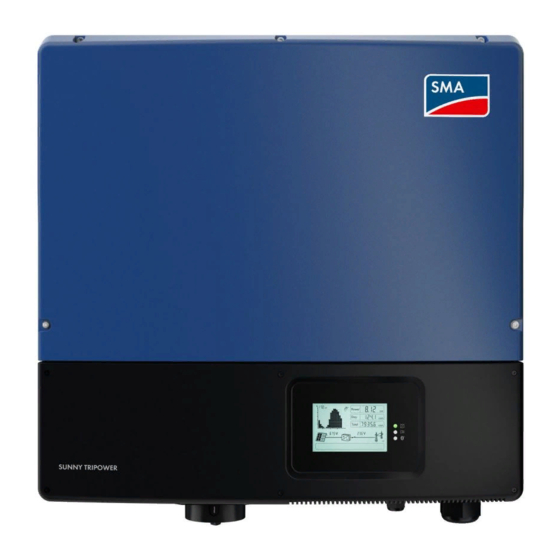

SMA SUNNY TRIPOWER 20000TL Serviceanleitung

SMA SUNNY TRIPOWER 20000TL Serviceanleitung

Vorschau ausblenden Andere Handbücher für SUNNY TRIPOWER 20000TL:
Inhaltsverzeichnis

Werbung

Quicklinks

Serviceanleitung für Installateure
SUNNY TRIPOWER 20000TL / 25000TL
STP20-25TL-SG-de-11 | Version 1.1
DEUTSCH

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für SMA SUNNY TRIPOWER 20000TL

Inhaltszusammenfassung für SMA SUNNY TRIPOWER 20000TL

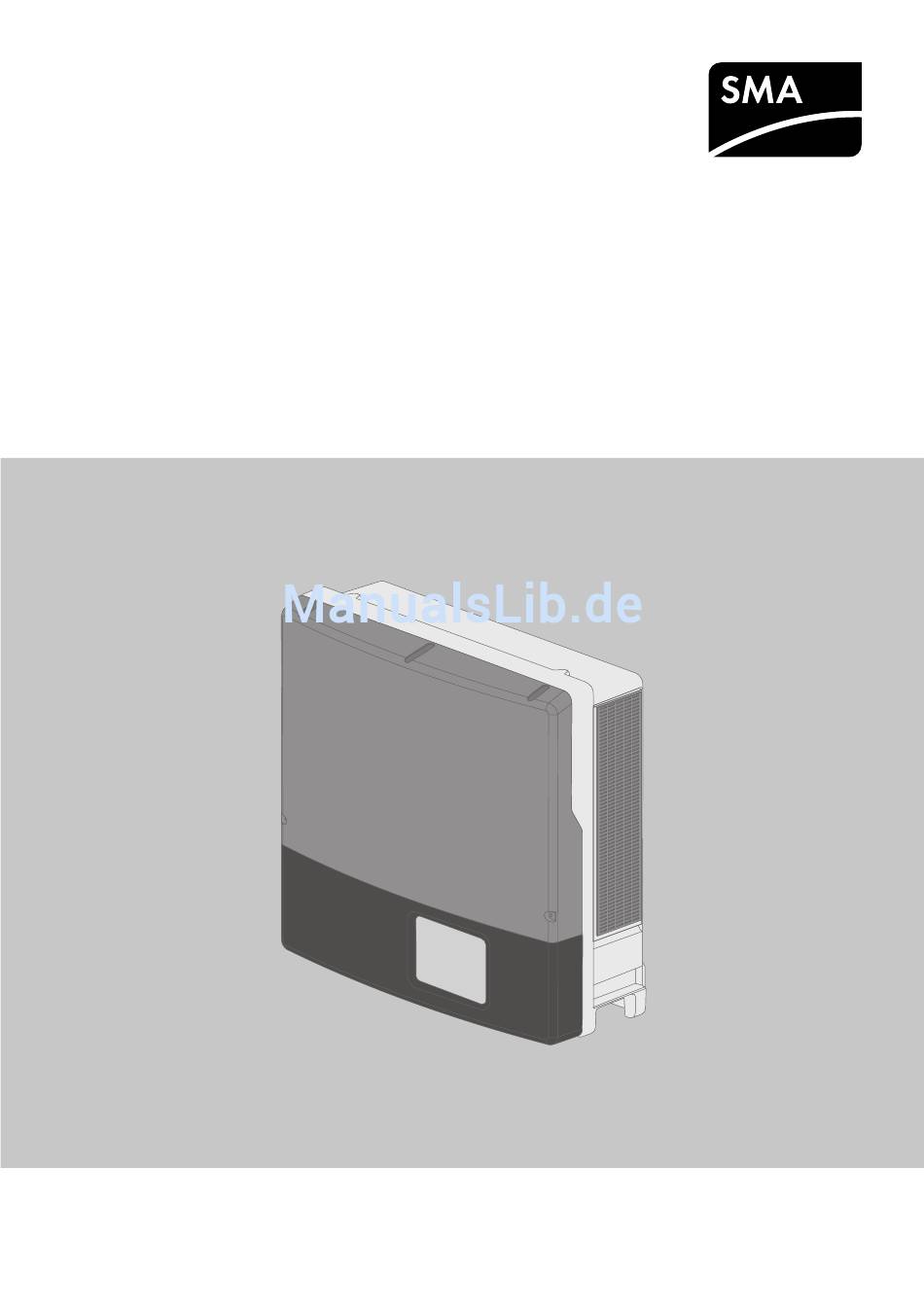

  • Seite 1 Serviceanleitung für Installateure SUNNY TRIPOWER 20000TL / 25000TL STP20-25TL-SG-de-11 | Version 1.1 DEUTSCH...

  • Seite 2: Rechtliche Bestimmungen

    ® Die BLUETOOTH Wortmarke und Logos sind eingetragene Warenzeichen der Bluetooth SIG, Inc. und jegliche Verwendung dieser Marken durch die SMA Solar Technology AG erfolgt unter Lizenz. ® Modbus ist ein eingetragenes Warenzeichen der Schneider Electric und ist lizensiert durch die Modbus Organization, Inc.

  • Seite 3: Inhaltsverzeichnis

    SMA Solar Technology AG Inhaltsverzeichnis Inhaltsverzeichnis Hinweise zu diesem Dokument ..........Gültigkeitsbereich................4 Zielgruppe ..................4 Symbole....................4 Nomenklatur..................5 Sicherheit ................... Sicherheitshinweise ................6 Wechselrichter spannungsfrei schalten ..........7 Wechselrichter reinigen ............11 Überspannungsableiter Typ II nachrüsten ......12 Fehlersuche ................

  • Seite 4: Hinweise Zu Diesem Dokument

    Ort gültigen Normen oder Richtlinien. Lesen und beachten Sie die Dokumente, die mit dem Produkt geliefert wurden. Dieses Dokument gilt für folgende Gerätetypen: • STP 20000TL-30 (Sunny Tripower 20000TL) • STP 25000TL-30 (Sunny Tripower 25000TL) Zielgruppe Die in diesem Dokument beschriebenen Tätigkeiten dürfen nur Fachkräfte durchführen.

  • Seite 5: Nomenklatur

    SMA Solar Technology AG 1 Hinweise zu diesem Dokument Nomenklatur Vollständige Benennung Benennung in diesem Dokument Sunny Tripower Wechselrichter, Produkt Serviceanleitung für Installateure STP20-25TL-SG-de-11...

  • Seite 6: Sicherheit

    2 Sicherheit SMA Solar Technology AG Sicherheit Sicherheitshinweise Dieses Kapitel beinhaltet Sicherheitshinweise, die bei allen Arbeiten an und mit dem Produkt immer beachtet werden müssen. Um Personen- und Sachschäden zu vermeiden und einen dauerhaften Betrieb des Produkts zu gewährleisten, lesen Sie dieses Kapitel aufmerksam und befolgen Sie zu jedem Zeitpunkt alle Sicherheitshinweise.

  • Seite 7: Wechselrichter Spannungsfrei Schalten

    SMA Solar Technology AG 2 Sicherheit Beschädigung der Dichtung der Gehäusedeckel bei Frost Wenn Sie den oberen und unteren Gehäusedeckel bei Frost öffnen, kann die Dichtung der Gehäusedeckel beschädigt werden. Dadurch kann Feuchtigkeit in den Wechselrichter eindringen. • Den Wechselrichter nur öffnen, wenn die Umgebungstemperatur mindestens -5 °C beträgt.
  • Seite 8 2 Sicherheit SMA Solar Technology AG 4. Warten bis die LEDs erloschen sind und gegebenenfalls der Verbraucher, der am Multifunktionsrelais angeschlossen ist, abgeschaltet ist. 5. Stromfreiheit mit Zangenamperemeter an allen DC-Kabeln feststellen. 6. Die 2 Schrauben des DC-Lasttrennschalters mit einem Innensechskant-Schlüssel (SW 3) herausdrehen.
  • Seite 9 SMA Solar Technology AG 2 Sicherheit Verbrennungsgefahr beim Berühren der DC-Schutzabdeckung Während des Betriebs kann die DC-Schutzabdeckung heiß werden. • Die DC-Schutzabdeckung nicht berühren. 11. Alle DC-Steckverbinder entriegeln und abziehen. Dazu einen Schraubendreher oder einen abgewinkelten Federstecher (Klingenbreite: 3,5 mm) in einen der seitlichen Schlitze stecken und die DC-Steckverbinder gerade nach unten abziehen.
  • Seite 10 2 Sicherheit SMA Solar Technology AG Beschädigung des Wechselrichters durch elektrostatische Entladung Durch das Berühren von elektronischen Bauteilen können Sie den Wechselrichter über elektrostatische Entladung beschädigen oder zerstören. • Erden Sie sich, bevor Sie ein Bauteil berühren. STP20-25TL-SG-de-11 Serviceanleitung für Installateure...

  • Seite 11: Wechselrichter Reinigen

    SMA Solar Technology AG 3 Wechselrichter reinigen Wechselrichter reinigen Beschädigung des Wechselrichters durch Verwendung von Reinigungsmitteln • Wenn der Wechselrichter verschmutzt ist, reinigen Sie das Gehäuse, den Gehäusedeckel, das Typenschild und die LEDs ausschließlich mit klarem Wasser und einem Tuch.

  • Seite 12: Überspannungsableiter Typ Ii Nachrüsten

    4 Überspannungsableiter Typ II nachrüsten SMA Solar Technology AG Überspannungsableiter Typ II nachrüsten Der Wechselrichter kann ab Werk mit Überspannungsableitern ausgerüstet sein oder nachträglich ausgerüstet werden (siehe Kapitel 14 "Ersatzteile", Seite 45). Lebensgefahr durch hohe Spannungen • Den Wechselrichter spannungsfrei schalten (siehe Kapitel 2.2, Seite 7).

  • Seite 13: Fehlersuche

    SMA Solar Technology AG 5 Fehlersuche Fehlersuche Ereignismeldungen Meldung Ursache Inst.code gültig Der eingegebene Grid Guard-Code ist gültig. Geschützte Parameter sind jetzt entsperrt und Sie können die Parameter einstellen. Die Pa- rameter werden nach 10 Einspeisestunden automatisch wieder ge- sperrt. Selbsttest Der Selbsttest wird durchgeführt.

  • Seite 14: Fehlermeldungen

    Einspeisepunkt oder einer Änderung der überwachten Betriebsgrenzen zustimmen. Wenn die Netzspannung dauerhaft im zulässigen Bereich liegt und diese Meldung weiterhin angezeigt wird, SMA Service Line kontaktieren. 202 … 203 Netzstörung Das öffentliche Stromnetz ist getrennt, das AC-Kabel ist beschädigt oder die Netzspannung am Anschlusspunkt des Wechselrichters ist zu niedrig.
  • Seite 15 Dabei muss der Netzbetreiber einer Anpassung der Spannung am Einspeisepunkt oder einer Änderung der überwachten Betriebsgrenzen zustimmen. Wenn die Netzspannung dauerhaft im zulässigen Bereich liegt und diese Meldung weiterhin angezeigt wird, SMA Service Line kontaktieren. 401 … 404 Netzstörung Der Wechselrichter hat den Netzparallel-Betrieb verlassen und die Einspei- sung in das öffentliche Stromnetz unterbrochen.
  • Seite 16 Netzbetreiber kontaktieren. Dabei muss der Netzbetreiber einer Änderung der Betriebsparameter des Wechselrichters zustimmen. Wenn der Netzbetreiber zustimmt, Änderung der Betriebsparameter mit der SMA Service Line absprechen. 1302 Warten auf Netzspannung > Installationsfehler Netzanschluss > Netz und Sicherungen prüfen Der Wechselrichter hat einen Fehler in der AC-Verkabelung festgestellt.
  • Seite 17 Wenn die DC-Spannung über der maximalen Eingangsspannung des Wechselrichters liegt, sicherstellen, dass PV-Generator korrekt ausgelegt ist oder Installateur des PV-Generators kontaktieren. 3. Wenn sich diese Meldung oft wiederholt, SMA Service Line kontaktieren. 3501 Isolationswiderstand > Generator prüfen Der Wechselrichter hat einen Erdschluss im PV-Generator festgestellt.
  • Seite 18 3. Wenn diese Meldung häufig bei mittlerer Einstrahlung angezeigt wird, sicherstellen, dass PV-Generator korrekt ausgelegt ist. 6001 … 6438 Selbstdiagnose > Gerätestörung Die Ursache muss von der SMA Service Line bestimmt werden. Abhilfe: • SMA Service Line kontaktieren. STP20-25TL-SG-de-11 Serviceanleitung für Installateure...
  • Seite 19 Minimale Betriebstemperatur unterschritten Der Wechselrichter speist erst ab einer Temperatur von -25 °C wieder in das öffentliche Stromnetz ein. 6603 … 6604 Selbstdiagnose > Überlast Die Ursache muss von der SMA Service Line bestimmt werden. Abhilfe: • SMA Service Line kontaktieren. 6606 Gerätestörung Die Ursache muss von der SMA Service Line bestimmt werden.
  • Seite 20 Interner Fehler. Der Wechselrichter speist weiter in das öffentliche Stromnetz ein. Abhilfe: • SMA Service Line kontaktieren. 7303 Update Hauptrechner nicht erfolgreich Die Ursache muss von der SMA Service Line bestimmt werden. Abhilfe: • SMA Service Line kontaktieren. STP20-25TL-SG-de-11 Serviceanleitung für Installateure...
  • Seite 21 Update RS485i-Modul nicht erfolgreich Das Update des RS485i-Moduls konnte nicht durchgeführt werden. Abhilfe: • Update erneut versuchen. • Wenn der Fehler erneut auftritt, SMA Service Line kontaktieren. 7311 Update Sprachtabelle nicht erfolgreich Das Update der Sprachtabelle konnte nicht durchgeführt werden.
  • Seite 22 5 Fehlersuche SMA Solar Technology AG Ereignisnummer Meldung, Ursache und Abhilfe 9002 Installateurscode ungültig Der eingegebene SMA Grid Guard-Code ist nicht korrekt. Die Parameter sind weiterhin geschützt und können nicht geändert werden. Abhilfe: • Korrekten SMA Grid Guard-Code eingeben. 9003 Netzparameter verriegelt Die Parameter sind jetzt gesperrt.

  • Seite 23: Lüfter Reinigen

    SMA Solar Technology AG 6 Lüfter reinigen Lüfter reinigen Lüfter an der Unterseite reinigen Reinigen Sie zunächst den Lüfter an der Unterseite des Wechselrichters und anschließend den Lüfter an der linken Seite des Gehäuses. Vorgehen: Lebensgefahr durch Stromschlag • Den Wechselrichter spannungsfrei schalten (siehe Kapitel 2.2 "Wechselrichter spannungsfrei schalten", Seite 7).

  • Seite 24: Lüfter An Der Linken Seite Des Gehäuses Reinigen

    6 Lüfter reinigen SMA Solar Technology AG Beschädigung des Lüfters durch Druckluft • Den Lüfter ausschließlich mit einer weichen Bürste, Pinsel oder feuchtem Tuch reinigen. 8. Nach der Reinigung den Stecker des Lüfters wieder in die Buchse stecken, bis der Stecker einrastet.
  • Seite 25 SMA Solar Technology AG 6 Lüfter reinigen 4. Warten, bis der Lüfter sich nicht mehr dreht. 5. Die Rastnasen des Lüfters zur Mitte des Lüfters drücken. 6. Den Lüfter langsam aus dem Wechselrichter herausnehmen. 7. Den Stecker des Lüfters entriegeln und abziehen.
  • Seite 26 6 Lüfter reinigen SMA Solar Technology AG • Den Drehverschluss des Lüftungsgitters mit einem Schlitz-Schraubendreher drehen, bis der Schlitz waagerecht steht und die Pfeile nach rechts zeigen. • Sicherstellen, dass das Lüftungsgitter fest sitzt. 12. Den Wechselrichter wieder in Betrieb nehmen (siehe Kapitel 11, Seite 36).

  • Seite 27: Funktion Der Lüfter Prüfen

    SMA Solar Technology AG 7 Funktion der Lüfter prüfen Funktion der Lüfter prüfen Sie können die Funktion der Lüfter durch Setzen eines Parameters prüfen. Das grundlegende Vorgehen für die Änderung von Betriebsparametern ist in der Anleitung des Wechselrichters oder des Kommunikationsprodukts beschrieben (siehe Betriebsanleitung des Wechselrichters oder Anleitung des Kommunikationsprodukts).

  • Seite 28: Pv-Anlage Auf Erdschluss Prüfen

    8 PV-Anlage auf Erdschluss prüfen SMA Solar Technology AG PV-Anlage auf Erdschluss prüfen Wenn der Wechselrichter die Ereignisnummern 3501, 3601 oder 3701 anzeigt, kann ein Erdschluss vorliegen. Die elektrische Isolation der PV-Anlage gegen Erde ist defekt oder zu gering. Lebensgefahr durch Stromschlag Bei einem Erdschluss können hohe Spannungen anliegen.

  • Seite 29: Prüfung Mittels Isolationswiderstandsmessung

    SMA Solar Technology AG 8 PV-Anlage auf Erdschluss prüfen Beispiel: Ort des Erdschlusses Das Beispiel zeigt einen Erdschluss zwischen dem zweiten und dritten PV-Modul. 3. Wenn kein eindeutiger Erdschluss messbar ist und die Meldung weiterhin angezeigt wird, Isolationswiderstandsmessung durchführen. 4. Strings ohne Erdschluss wieder an den Wechselrichter anschließen und Wechselrichter wieder in Betrieb nehmen (siehe Kapitel 11, Seite 36).
  • Seite 30 Dünnschichtmodulen ca. 40 MOhm und bei poly- und monokristallinen PV-Modulen ca. 50 MOhm pro PV-Modul angenommen werden (weitere Informationen zur Berechnung des Isolationswiderstands siehe Technische Information "Isolationswiderstand (Riso) von nicht galvanisch getrennten PV-Anlagen" unter www.SMA-Solar.com). Benötigte Geräte: ☐ Geeignete Vorrichtung zum sicheren Trennen und Kurzschließen ☐...
  • Seite 31 SMA Solar Technology AG 8 PV-Anlage auf Erdschluss prüfen 12. Den Wechselrichter wieder in Betrieb nehmen (siehe Kapitel 11, Seite 36). 13. Wenn der Wechselrichter anschließend weiterhin einen Isolationsfehler anzeigt, den Service kontaktieren (siehe Kapitel 15 "Kontakt", Seite 46). Unter Umständen sind die PV-Module in der vorhandenen Anzahl nicht für den Wechselrichter geeignet.

  • Seite 32: Funktion Der Überspannungsableiter Prüfen

    9 Funktion der Überspannungsableiter prüfen SMA Solar Technology AG Funktion der Überspannungsableiter prüfen Überspannungsableiter sind Verschleißteile, deren Funktion durch Alterung oder durch wiederholte Beanspruchung durch Überspannungen herabgesetzt wird. Daher ist es möglich, dass die Überspannungsableiter im Laufe der Zeit ihre Schutzfunktion verlieren.
  • Seite 33 SMA Solar Technology AG 9 Funktion der Überspannungsableiter prüfen 4. Alle 4 Schrauben der DC-Schutzabdeckung mit einem Innensechskant-Schlüssel (SW 3) in der Reihenfolge 1 bis 4 festdrehen (Drehmoment: 3 Nm ± 0,3 Nm). 5. Wechselrichter wieder in Betrieb nehmen (siehe Kapitel 11 "Wechselrichter wieder in Betrieb nehmen", Seite 36).

  • Seite 34: Überspannungsableiter Austauschen

    10 Überspannungsableiter austauschen SMA Solar Technology AG 10 Überspannungsableiter austauschen Wenn mindestens ein Überspannungsableiter defekt ist, empfiehlt SMA Solar Technology AG alle Überspannungsableiter auszutauschen. Vorgehen: Lebensgefahr durch Stromschlag • Den Wechselrichter spannungsfrei schalten und den unteren Gehäusedeckel öffnen (siehe Kapitel 2.2, Seite 7).
  • Seite 35 SMA Solar Technology AG 10 Überspannungsableiter austauschen 5. Neue Überspannungsableiter auf die vorgesehenen Steckplätze stecken, bis sie mit den seitlichen Rastnasen einrasten. Dabei muss das Sichtfenster auf jedem Überspannungsableiter nach rechts zeigen. 6. Sicherstellen, dass jeder Überspannungsableiter fest in seinem Steckplatz steckt.

  • Seite 36: Wechselrichter Wieder In Betrieb Nehmen

    11 Wechselrichter wieder in Betrieb nehmen SMA Solar Technology AG 11 Wechselrichter wieder in Betrieb nehmen Wenn Sie den Wechselrichter (z. B. für Konfigurationszwecke) spannungsfrei geschaltet haben und wieder in Betrieb nehmen möchten, führen Sie die folgenden Handlungen in der vorgegebenen Reihenfolge aus.
  • Seite 37 SMA Solar Technology AG 11 Wechselrichter wieder in Betrieb nehmen 6. Den DC-Lasttrennschalter auf Position O stellen, so dass die beiden Schrauben für die Montage sichtbar werden. 7. Den DC-Lasttrennschalter fest in die Vorrichtung am Wechselrichter stecken. Dabei muss der DC-Lasttrennschalter weiterhin auf Position O stehen und so ausgerichtet sein, dass die Schrauben über den Gewinden sind.
  • Seite 38 11 Wechselrichter wieder in Betrieb nehmen SMA Solar Technology AG 10. Den Leitungsschutzschalter von allen 3 Phasen einschalten. ☑ Alle 3 LEDs beginnen zu leuchten und die Startphase beginnt. Die Startphase kann mehrere Minuten dauern. ☑ Die grüne LED leuchtet. Der Einspeisebetrieb beginnt.

  • Seite 39: Vorgehen Bei Erhalt Eines Austauschgeräts

    Im Fehlerfall kann es vorkommen, dass der Wechselrichter ausgetauscht werden muss. In diesem Fall erhalten Sie von SMA Solar Technology AG ein Austauschgerät. Wenn Sie ein Austauschgerät erhalten haben, tauschen Sie den defekten Wechselrichter gegen das Austauschgerät aus wie in diesem Kapitel beschrieben.

  • Seite 40: Austauschgerät In Betrieb Nehmen

    SMA Solar Technology AG 4. Gegebenenfalls das Kabel für die zusätzliche Erdung von der Erdungsklemme lösen. 5. Wenn das Multifunktionsrelais oder das SMA Power Control Module verwendet wird, das Anschlusskabel aus dem Wechselrichter entfernen. 6. Wenn weitere Kabel (z. B. Datenkabel oder Netzwerkkabel) angeschlossen sind, die Kabel aus dem Wechselrichter entfernen.
  • Seite 41 SMA Solar Technology AG 12 Vorgehen bei Erhalt eines Austauschgeräts 1. Austauschgerät montieren und den elektrischen Anschluss durchführen (siehe Betriebsanleitung des Wechselrichters). 2. Gegebenenfalls Schnittstellen in das Austauschgerät einbauen und Anschluss an die Schnittstellen vornehmen (siehe Anleitung der Schnittstelle). 3. Gegebenenfalls Überspannungsableiter in das Austauschgerät einbauen (siehe Kapitel 4 "Überspannungsableiter Typ II nachrüsten", Seite 12).
  • Seite 42 Schraube in das Schraubloch unten in die Mitte einsetzen und die 5 kurzen Schrauben in die restlichen Schraublöcher einsetzen. 4. Den defekten Wechselrichter im Karton des Austauschgeräts verpacken und Abholung bei SMA Solar Technology AG organisieren. STP20-25TL-SG-de-11 Serviceanleitung für Installateure...

  • Seite 43: Wechselrichter Außer Betrieb Nehmen

    3. Die Sicherungshebel der Klemmleiste für das AC-Kabel herunterdrücken. 4. Wenn das Multifunktionsrelais oder das SMA Power Control Module verwendet wird, das Anschlusskabel aus dem Wechselrichter entfernen. 5. Wenn weitere Kabel (z. B. Datenkabel oder Netzwerkkabel) angeschlossen sind, die Kabel aus dem Wechselrichter entfernen.
  • Seite 44 13 Wechselrichter außer Betrieb nehmen SMA Solar Technology AG 6. Den unteren Gehäusedeckel von oben einsetzen und herunterklappen. Dabei müssen die Schrauben aus dem unteren Gehäusedeckel herausragen. 7. Alle 6 Schrauben mit einem Innensechskant- Schlüssel (SW 3) in der Reihenfolge 1 bis 6 festdrehen (Drehmoment: 2,0 Nm ±...

  • Seite 45: Ersatzteile

    SMA Solar Technology AG 14 Ersatzteile 14 Ersatzteile In der folgenden Übersicht finden Sie die Ersatzteile für Ihr Produkt. Bei Bedarf können Sie diese bei SMA Solar Technology AG oder Ihrem Fachhändler bestellen. Bezeichnung Kurzbeschreibung SMA Bestellnummer Überspannungsableiter Typ II Überspannungsableiter Typ II DC_SPD_KIT3-10 für Eingang A und Eingang B...

  • Seite 46: Kontakt

    15 Kontakt SMA Solar Technology AG 15 Kontakt Bei technischen Problemen mit unseren Produkten wenden Sie sich an die SMA Service Line. Wir benötigen die folgenden Daten, um Ihnen gezielt helfen zu können: • Gerätetyp des Wechselrichters • Seriennummer des Wechselrichters •...
  • Seite 47 España SMA Ibérica Tecnología Solar, India SMA Solar India Pvt. Ltd. S.L.U. Portugal Mumbai Barcelona +91 22 61713888 +34 935 63 50 99 South Africa SMA Solar Technology South Ελλάδα SMA Hellas AE Africa Pty Ltd. Κύπρος Αθήνα Centurion (Pretoria) Kıbrıs +30 210 9856666 08600 SUNNY България...
