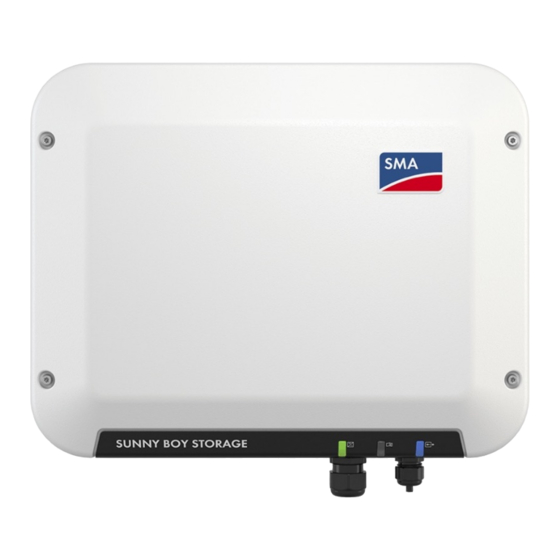

SMA SUNNY BOY STORAGE 2.5 Betriebsanleitung
  1. Anleitungen
  2. Marken
  3. SMA Anleitungen
  4. Wechselrichter
  5. SUNNY BOY STORAGE 2.5
  6. Betriebsanleitung

SMA SUNNY BOY STORAGE 2.5 Betriebsanleitung

Ac-gekoppelter batterie-wechselrichter für den netzparallelbetrieb
Vorschau ausblenden Andere Handbücher für SUNNY BOY STORAGE 2.5:
Inhaltsverzeichnis

Werbung

Quicklinks

Betriebsanleitung
SUNNY BOY STORAGE 2.5
SBS25-1VL-10-BE-de-10 | Version 1.0
DEUTSCH

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für SMA SUNNY BOY STORAGE 2.5

Inhaltszusammenfassung für SMA SUNNY BOY STORAGE 2.5

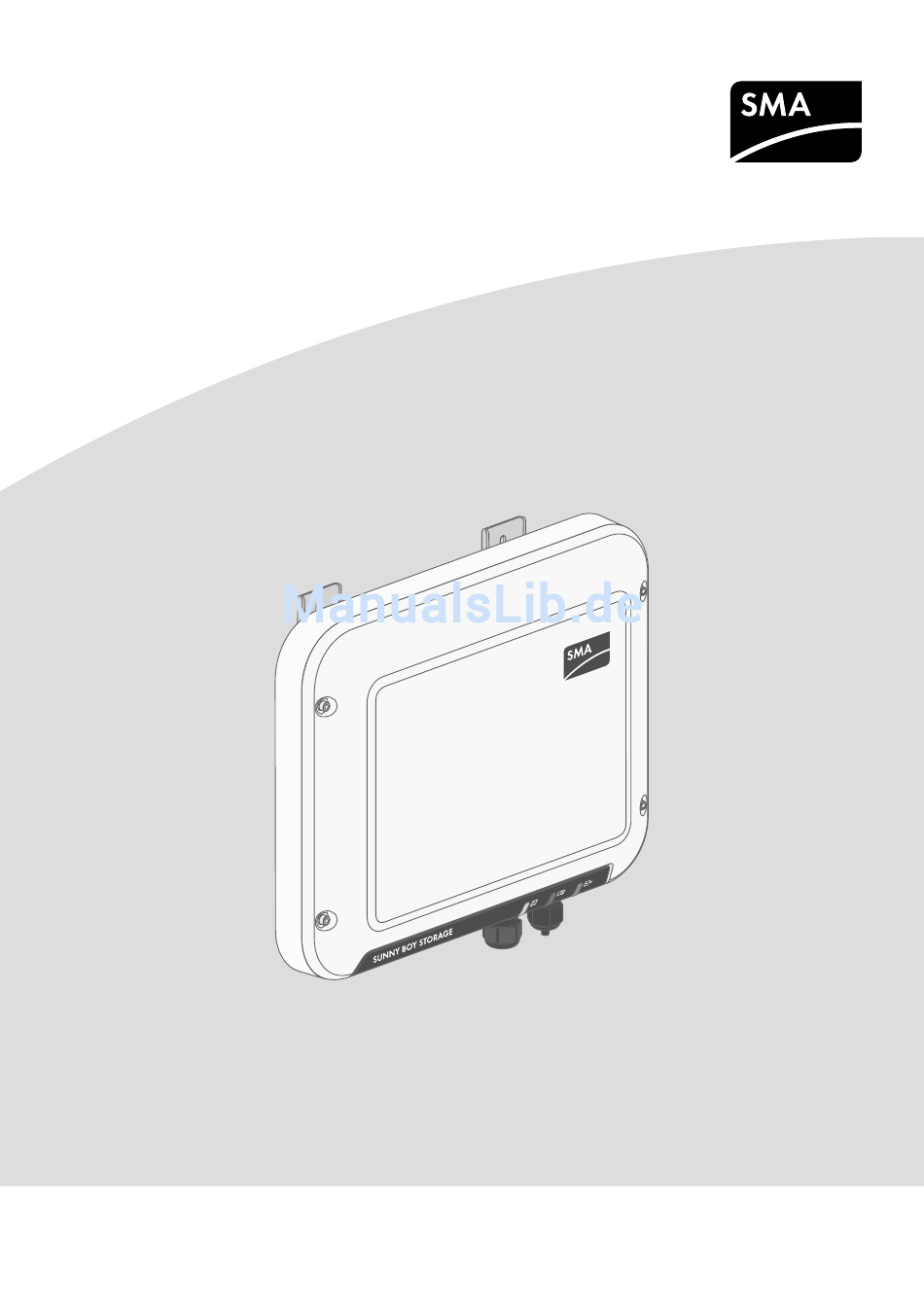

  • Seite 1 Betriebsanleitung SUNNY BOY STORAGE 2.5 SBS25-1VL-10-BE-de-10 | Version 1.0 DEUTSCH...

  • Seite 2: Rechtliche Bestimmungen

    SMA Solar Technology AG Rechtliche Bestimmungen Die in diesen Unterlagen enthaltenen Informationen sind Eigentum der SMA Solar Technology AG. Die Veröffentlichung, ganz oder in Teilen, bedarf der schriftlichen Zustimmung der SMA Solar Technology AG. Eine innerbetriebliche Vervielfältigung, die zur Evaluierung des Produktes oder zum sachgemäßen Einsatz bestimmt ist, ist erlaubt und nicht genehmigungspflichtig.

  • Seite 3: Inhaltsverzeichnis

    SMA Solar Technology AG Inhaltsverzeichnis Inhaltsverzeichnis Hinweise zu diesem Dokument ..........Gültigkeitsbereich................6 Zielgruppe ..................6 Symbole....................6 Weiterführende Informationen ............7 Nomenklatur..................7 Auszeichnungen ................. 8 Sicherheit ................... Bestimmungsgemäße Verwendung........... 9 Sicherheitshinweise ................9 Lieferumfang ................11 Produktbeschreibung ............... 12 Sunny Boy Storage ................
  • Seite 4 Inhaltsverzeichnis SMA Solar Technology AG Batteriekommunikationskabel anschließen........39 Inbetriebnahme ................ 43 Vorgehensweise für die Inbetriebnahme .......... 43 Wechselrichter in Betrieb nehmen ............ 43 Wechselrichter konfigurieren............. 44 Selbsttest starten (nur für Italien) ............47 Bedienung der Benutzeroberfläche ........48 Aufbau einer Verbindung zur Benutzeroberfläche ......48 8.1.1...
  • Seite 5 SMA Solar Technology AG Inhaltsverzeichnis 12.2 Ereignismeldungen................70 12.3 Firmware-Update durchführen............94 13 Wechselrichter außer Betrieb nehmen ........95 14 Ersatzteile .................. 98 15 Technische Daten ..............99 16 Kontakt ..................103 17 EU-Konformitätserklärung ............105 Betriebsanleitung SBS25-1VL-10-BE-de-10...

  • Seite 6: Hinweise Zu Diesem Dokument

    1 Hinweise zu diesem Dokument SMA Solar Technology AG Hinweise zu diesem Dokument Gültigkeitsbereich Dieses Dokument gilt für den Gerätetyp "SBS2.5-1VL-10" (Sunny Boy Storage 2.5) ab der Firmware-Version 02.02.01.R. Zielgruppe Dieses Dokument ist für Fachkräfte und Endanwender bestimmt. Die Tätigkeiten, die in diesem Dokument durch ein Warnsymbol und die Bezeichnung „Fachkraft“...

  • Seite 7: Weiterführende Informationen

    SMA Solar Technology AG 1 Hinweise zu diesem Dokument Weiterführende Informationen Links zu weiterführenden Informationen finden Sie unter www.SMA-Solar.com: Dokumententitel Dokumentenart "Wirkungsgrade und Derating" Technische Information Wirkungsgrade und Derating-Verhalten der Wechselrichter vom Typ Sunny Boy, Sunny Tripower und Sunny Mini Central "Kriterien für die Auswahl einer Fehlerstrom-Schutzeinrichtung"...

  • Seite 8: Auszeichnungen

    1 Hinweise zu diesem Dokument SMA Solar Technology AG Auszeichnungen Auszeichnung Verwendung Beispiel fett • Anschlüsse • Im Feld Energie ist der Wert ablesbar. • Steckplätze • Einstellungen wählen. • Parameter • Im Feld Minuten den Wert • Elemente auf der 10 eingeben.

  • Seite 9: Sicherheit

    Wechselstrom. Der Sunny Boy Storage ergibt zusammen mit einer Lithium-Ionen- Batterie und dem Energiezähler ein System zur Eigenverbrauchsoptimierung. Der Sunny Boy Storage darf nur in Verbindung mit einer von SMA Solar Technology AG freigegebenen, eigensicheren Lithium-Ionen-Batterie betrieben werden. Eine aktualisierte Liste der von SMA Solar Technology AG freigegebenen Batterien finden Sie unter www.SMA-Solar.com.
  • Seite 10 2 Sicherheit SMA Solar Technology AG Um Personen- und Sachschäden zu vermeiden und einen dauerhaften Betrieb des Produkts zu gewährleisten, lesen Sie dieses Kapitel aufmerksam und befolgen Sie zu jedem Zeitpunkt alle Sicherheitshinweise. Lebensgefährlicher Stromschlag durch spannungsführende DC-Kabel an der Batterie Die DC-Kabel, die an einer Batterie angeschlossen sind, stehen unter Spannung.

  • Seite 11: Lieferumfang

    SMA Solar Technology AG 3 Lieferumfang Lieferumfang Prüfen Sie den Lieferumfang auf Vollständigkeit und äußerlich sichtbare Beschädigungen. Setzen Sie sich bei unvollständigem Lieferumfang oder Beschädigungen mit Ihrem Fachhändler in Verbindung. Abbildung 1: Bestandteile des Lieferumfangs Position Anzahl Bezeichnung Wechselrichter Anschlusskappe Klemmbügel...

  • Seite 12: Produktbeschreibung

    4 Produktbeschreibung SMA Solar Technology AG Produktbeschreibung Sunny Boy Storage Der Sunny Boy Storage ist ein 1-phasiger, AC-gekoppelter Batterie-Wechselrichter für den Netzparallelbetrieb. Der Sunny Boy Storage wandelt den von einer Batterie gelieferten Gleichstrom in netzfähigen Wechselstrom. Der Sunny Boy Storage ergibt zusammen mit einer Lithium-Ionen- Batterie und dem Energiezähler ein System zur Eigenverbrauchsoptimierung.
  • Seite 13 Das Typenschild identifiziert den Wechselrichter eindeutig. Die Angaben auf dem Typenschild benötigen Sie für den sicheren Gebrauch des Produkts und bei Fragen an die SMA Service Line. Das Typenschild muss dauerhaft am Pro- dukt angebracht sein. Auf dem Typenschild finden Sie folgende Informationen: •...
  • Seite 14 4 Produktbeschreibung SMA Solar Technology AG Symbol Erklärung Verbrennungsgefahr durch heiße Oberfläche Das Produkt kann während des Betriebs heiß werden. Vermeiden Sie Berührungen während des Betriebs. Lassen Sie vor allen Arbei- ten am Produkt das Produkt ausreichend abkühlen. Lebensgefahr durch elektrischen Schlag Das Produkt arbeitet mit hohen Spannungen.

  • Seite 15: Schnittstellen Und Funktionen

    Verbindung mit einem Computer, Tablet-PC oder Smartphone über den Webbrowser aufgerufen werden. SMA Speedwire Der Wechselrichter ist standardmäßig mit SMA Speedwire ausgestattet. SMA Speedwire ist eine auf dem Ethernet-Standard basierende Kommunikationsart. Dabei wird eine wechselrichteroptimierte Datenübertragung mit 10- oder 100-Mbit/s zwischen Speedwire-Geräten in PV-Anlagen und der Benutzeroberfläche des Wechselrichters ermöglicht.

  • Seite 16: Allstromsensitive Fehlerstrom-Überwachungseinheit

    4 Produktbeschreibung SMA Solar Technology AG Die Modbus-Schnittstelle der unterstützten SMA Geräte ist für den industriellen Gebrauch konzipiert und hat folgende Aufgaben: • Ferngesteuertes Abfragen von Messwerten • Ferngesteuertes Einstellen von Betriebsparametern • Vorgabe von Sollwerten zur Anlagensteuerung Netzsystemdienstleistungen Der Wechselrichter ist mit Funktionen ausgestattet, die Netzsystemdienstleistungen ermöglichen.

  • Seite 17: Systemaufbau

    Direktverbindung via Ethernet mit einem Endgerät (z. B. Computer, Tablet-PC oder Smart- phone). Systemaufbau SMA Flexible Storage System ohne Sunny Home Manager Abbildung 3: Übersicht eines Systems mit Sunny Boy Storage und Energy Meter (Beispiel) Position Bezeichnung...
  • Seite 18 4 Produktbeschreibung SMA Solar Technology AG Position Bezeichnung PV-Wechselrichter mit SMA Speedwire/Webconnect (3-phasig) Verbraucher Batterie Sunny Boy Storage Sunny Portal Internet Router/Switch Öffentliches Stromnetz Netzeinspeise- und Netzbezugszähler Energy Meter Speedwire Internetverbindung SBS25-1VL-10-BE-de-10 Betriebsanleitung...

  • Seite 19: Sma Flexible Storage System Mit Sunny Home Manager

    SMA Solar Technology AG 4 Produktbeschreibung SMA Flexible Storage System mit Sunny Home Manager Abbildung 4: Übersicht eines SMA Flexible Storage Systems mit Sunny Boy Storage (Beispiel) Position Bezeichnung PV-Generator PV-Wechselrichter mit BLUETOOTH (1-phasig oder 3-phasig) PV-Wechselrichter mit SMA Speedwire/Webconnect (1-phasig oder 3-phasig)
  • Seite 20 4 Produktbeschreibung SMA Solar Technology AG Position Bezeichnung SMA Energy Meter Speedwire Internetverbindung SBS25-1VL-10-BE-de-10 Betriebsanleitung...

  • Seite 21: Montage

    SMA Solar Technology AG 5 Montage Montage Voraussetzungen für die Montage Anforderungen an den Montageort: Lebensgefahr durch Feuer oder Explosion Trotz sorgfältiger Konstruktion kann bei elektrischen Geräten ein Brand entstehen. • Den Wechselrichter nicht in Bereichen montieren, in denen sich leicht entflammbare Stoffe oder brennbare Gase befinden.
  • Seite 22 5 Montage SMA Solar Technology AG Maße für Montage: Abbildung 6: Position der Befestigungspunkte Empfohlene Abstände: Wenn Sie die empfohlenen Abstände einhalten, ist eine ausreichende Wärmeabfuhr gewährleistet. Dadurch verhindern Sie eine Leistungsreduzierung aufgrund zu hoher Temperatur. ☐ Empfohlene Abstände zu Wänden, anderen Wechselrichtern oder Gegenständen sollten eingehalten werden.

  • Seite 23: Wechselrichter Montieren

    SMA Solar Technology AG 5 Montage 172 mm 350 mm 350 mm 50 mm Abbildung 7: Empfohlene Abstände Wechselrichter montieren Zusätzlich benötigtes Montagematerial (nicht im Lieferumfang enthalten): ☐ 2 Sechskant-Holzschrauben aus Edelstahl (SW 10, Durchmesser: 6 mm), Schraubenlänge muss sich dabei für den Untergrund und das Gewicht des Wechselrichters eignen (Dicke der Anschraublasche: 4 mm)
  • Seite 24 5 Montage SMA Solar Technology AG 2. Position der Bohrlöcher markieren. Dabei die Markierungen waagerecht ausrichten. 3. Die Löcher bohren. 4. Je nach Untergrund gegebenenfalls die Dübel in die Bohrlöcher stecken. 5. Schrauben so weit eindrehen, dass zwischen Schraubenkopf und Untergrund noch mindestens 6 mm Abstand sind.
  • Seite 25 SMA Solar Technology AG 5 Montage Beschädigung des Wechselrichters durch eindringende Feuchtigkeit Wenn der elektrische Anschluss nicht direkt nach der Montage erfolgt, ist der Wechselrichter nicht dicht und Feuchtigkeit kann in den Wechselrichter eindringen. Der Wechselrichter ist nur dicht, wenn die DC-Steckverbinder mit den DC-Leitern oder mit Dichtstopfen an den Wechselrichter angeschlossen sind.

  • Seite 26: Elektrischer Anschluss

    6 Elektrischer Anschluss SMA Solar Technology AG Elektrischer Anschluss Übersicht des Anschlussbereichs Abbildung 8: Anschlussbereiche an der Unterseite des Wechselrichters und Kabelverschraubungen an der Anschlusskappe Position Bezeichnung DC-Steckverbinder für den Anschluss des Batterieleistungskabels Buchse für den Anschluss des Netzwerkkabels Buchse für den Anschluss des Batteriekommunikationskabels Buchse für den AC-Anschluss...
  • Seite 27 Nennstrom, die Art des Kabels, die Verlegeart, die Häufung, die Umgebungstemperatur und die maximal gewünschten Leitungsverluste (Berechnung der Leitungsverluste siehe Auslegungssoftware "Sunny Design" ab Software-Version 2.0 unter www.SMA-Solar.com). Lasttrennschalter und Leitungsschutz: Beschädigung des Wechselrichters durch den Einsatz von Schraubsicherungen als Lasttrenneinrichtung Schraubsicherungen (z. B.

  • Seite 28: Wechselrichter An Das Öffentliche Stromnetz Anschließen

    Schutzleiter-Überwachung zu deaktivieren. Das ist z. B. bei einem IT-Netz notwendig, wenn kein Neutralleiter vorhanden ist und Sie den Wechselrichter zwischen 2 Phasen installieren möchten. Wenn Sie hierzu Fragen haben, kontaktieren Sie Ihren Netzbetreiber oder SMA Solar Technology • Die Schutzleiter-Überwachung muss je nach Netzform nach der Erstinbetriebnahme deaktiviert werden (siehe Kapitel 9.10, Seite 63).
  • Seite 29 SMA Solar Technology AG 6 Elektrischer Anschluss Vorgehen: 1. Den AC-Leitungsschutzschalter ausschalten und gegen Wiedereinschalten sichern. 2. Überwurfmutter von der Kabelverschraubung für den AC-Anschluss an der Anschlusskappe abdrehen. 3. Überwurfmutter über das AC-Kabel führen. 4. Das AC-Kabel durch die Kabelverschraubung für den AC-Anschluss führen: •...

  • Seite 30: Zusätzliche Erdung Anschließen

    6 Elektrischer Anschluss SMA Solar Technology AG 8. L, N und PE entsprechend der Beschriftung an die KIemmleiste für den AC-Anschluss anschließen. Dabei sicherstellen, dass die Leiter vollständig bis zur Isolierung in den Anschlussklemmen stecken. Tipp: Zum Lösen der Leiter aus den Klemmen, müssen die Klemmen geöffnet werden.

  • Seite 31: Dc-Anschluss

    SMA Solar Technology AG 6 Elektrischer Anschluss Kabelanforderungen: Verwendung von feindrähtigen Leitern Sie können einen starren Leiter oder einen flexiblen, feindrähtigen Leiter verwenden. • Bei Verwendung eines feindrähtigen Leiters muss dieser mit einem Ringkabelschuh doppelt gecrimpt werden. Dabei sicherstellen, dass beim Zerren oder Biegen kein unisolierter Leiter zu sehen ist.
  • Seite 32 6 Elektrischer Anschluss SMA Solar Technology AG ☐ Außendurchmesser: 5 mm bis 8 mm ☐ Leiterquerschnitt: 2,5 mm² bis 6 mm² ☐ Anzahl Einzeldrähte: mindestens 7 ☐ Nennspannung: mindestens 1000 V Lebensgefährlicher Stromschlag durch spannungsführende DC-Kabel an der Batterie Die DC-Kabel, die an einer Batterie angeschlossen sind, stehen unter Spannung. Das Berühren der DC-Leiter oder der spannungsführenden Bauteile verursacht lebensgefährliche Stromschläge.

  • Seite 33: Batterieleistungskabel Anschließen

    SMA Solar Technology AG 6 Elektrischer Anschluss ✖ Die Litze ist nicht in der Kammer zu sehen? Das Kabel sitzt nicht korrekt. • Den Klemmbügel lösen. Dazu einen Schraubendreher (Klingenbreite: 3,5 mm) in den Klemmbügel einhaken und den Klemmbügel aufhebeln. • Das Kabel entnehmen und erneut mit Schritt 2 beginnen.
  • Seite 34 6 Elektrischer Anschluss SMA Solar Technology AG Lebensgefährlicher Stromschlag durch spannungsführende DC-Kabel bei Anschluss eines PV-Generators Wenn am Wechselrichter versehentlich die DC-Steckverbinder mit DC-Kabeln vom PV-Generator angeschlossen wurden, liegen an den DC-Leitern die hohen Spannungen des PV-Generators an. Das Berühren der DC-Leiter oder der spannungsführenden Bauteile verursacht lebensgefährliche Stromschläge.

  • Seite 35: Dc-Steckverbinder Demontieren

    SMA Solar Technology AG 6 Elektrischer Anschluss 6.3.3 DC-Steckverbinder demontieren Um die DC-Steckverbinder zu demontieren (z. B. bei fehlerhafter Konfektionierung), gehen Sie vor wie im Folgenden beschrieben. Lebensgefährlicher Stromschlag durch spannungsführende DC-Kabel an der Batterie Die DC-Kabel, die an einer Batterie angeschlossen sind, stehen unter Spannung. Das Berühren der DC-Leiter oder der spannungsführenden Bauteile verursacht lebensgefährliche Stromschläge.

  • Seite 36: Netzwerk Und Energiezähler Anschließen

    6 Elektrischer Anschluss SMA Solar Technology AG 2. Überwurfmutter des DC-Steckverbinders lösen. 3. Den DC-Steckverbinder entriegeln. Dazu einen Schlitz-Schraubendreher in die seitliche Verrastung einhaken und die Verrastung aufhebeln (Klingenbreite: 3,5 mm). 4. Den DC-Steckverbinder vorsichtig auseinander ziehen. 5. Den Klemmbügel lösen. Dazu einen Schlitz- Schraubendreher in den Klemmbügel einhaken...

  • Seite 37: Kabelanforderungen

    SMA Solar Technology AG 6 Elektrischer Anschluss Störungsfreier Betrieb aller Systemkomponenten durch kabelgebundene Verbindung • Um einen störungsfreien Betrieb sicherzustellen, empfiehlt SMA Solar Technology AG alle Systemkomponenten über Speedwire miteinander zu verbinden. Anschlussvariante: Flexible Storage System ohne Sunny Home Manager SMA ENERGY METER...
  • Seite 38 6 Elektrischer Anschluss SMA Solar Technology AG ☐ Anzahl Aderpaare und Aderquerschnitt: mindestens 2 x 2 x 0,22 mm² ☐ Maximale Kabellänge zwischen 2 Netzwerkteilnehmern bei Patch-Kabel: 50 m ☐ Maximale Kabellänge zwischen 2 Netzwerkteilnehmern bei Verlegekabel: 100 m ☐ UV-beständig bei Verlegung im Außenbereich Vorgehen: 1. Bei Verwendung selbstkonfektionierbarer Netzwerkkabel die RJ45-Steckverbinder konfektionieren und am Netzwerkkabel anschließen (siehe Dokumentation der...

  • Seite 39: Batteriekommunikationskabel Anschließen

    ☐ 1 Batteriekommunikationskabel für die Kommunikation zwischen Wechselrichter und Batterie Kabelanforderungen: ☐ Kabeltyp: Twisted-Pair ☐ Schirmung: Ja ☐ Aderquerschnitt: 0,25 mm² bis 0,34 mm² ☐ Anzahl der Aderpaare: 4 ☐ Maximale Kabellänge: 10 m ☐ UV-beständig bei Verlegung im Außenbereich. SMA Solar Technology AG empfiehlt das Kabel "UC900 SS23 Cat.7 PE" Betriebsanleitung SBS25-1VL-10-BE-de-10...
  • Seite 40 6 Elektrischer Anschluss SMA Solar Technology AG Steckerbelegung: Stecker Position Belegung Nicht belegt Enable GND und Schirmung CAN L CAN H +12V Vorgehen: 1. Überwurfmutter über das Batteriekommunikationskabel führen. 2. Das Batteriekommunikationskabel in eine Durchführung in der Kabeltülle führen. 3. Das Batteriekommunikationskabel durch die Kabelverschraubung führen.
  • Seite 41 SMA Solar Technology AG 6 Elektrischer Anschluss 7. Die Schirmung zusammenlegen und zusammen mit GND in eine Aderendhülse (1,5 mm² ohne Kragen) stecken und mit einer Crimpzange crimpen. 8. Die Schirmung und GND mit der Aderendhülse an die Anschlussklemme GND des Steckers für den Batteriekommunikationsanschluss anschließen.
  • Seite 42 6 Elektrischer Anschluss SMA Solar Technology AG 14. Die Überwurfmutter handfest auf die Kabelverschraubung für den Anschluss des Netzwerkkabels und des Batteriekommunikationskabels drehen. 15. Anschlusskappe mit den 3 Schrauben und einem Torx-Schraubendreher (TX 20) am Wechselrichter festdrehen (Drehmoment: 3,5 Nm). 16. Die Überwurfmuttern auf die Kabelverschraubungen an der Anschlusskappe drehen.

  • Seite 43: Inbetriebnahme

    Kapitel 8.2, Seite 51 Den Wechselrichter konfigurieren. Dabei beachten, dass Kapitel 7.3, Seite 44 zum Ändern von netzrelevanten Parametern nach Ablauf der ersten 10 Betriebsstunden der persönliche SMA Grid Guard-Code vorhanden sein muss (siehe "Bestellformular für den SMA Grid Guard-Code" unter www.SMA- Solar.com). Sicherstellen, dass der Länderdatensatz korrekt eingestellt Kapitel 9.3, Seite 59...

  • Seite 44: Wechselrichter Konfigurieren

    7 Inbetriebnahme SMA Solar Technology AG Vorgehen: 1. Den AC-Leitungsschutzschalter einschalten. 2. Die Batterie einschalten oder den Lasttrennschalter der Batterie einschalten (siehe Dokumentation des Batterieherstellers). ☑ Alle 3 LEDs leuchten kurz auf. Die Startphase beginnt. ✖ Die rote LED leuchtet? Es liegt ein Fehler vor.
  • Seite 45 Auf der Seite Wechselrichter konfigurieren werden Ihnen 3 Konfigurationsoptionen angeboten. Wählen Sie eine der 3 Optionen aus und gehen Sie für die ausgewählte Option vor wie im Folgenden beschrieben. SMA Solar Technology AG empfiehlt die Konfiguration mit Installationsassistent durchzuführen. Dadurch stellen Sie sicher, dass alle relevanten Parameter für den optimalen Betrieb des Wechselrichters eingestellt werden.

  • Seite 46: Konfiguration Mit Installationsassistent (Empfohlen)

    7 Inbetriebnahme SMA Solar Technology AG Konfiguration mit Installationsassistent (empfohlen) Abbildung 13: Aufbau des Installationsassistenten Position Bezeichnung Bedeutung Konfigurationsschritte Übersicht der Schritte des Installationsassistenten. Die An- zahl der Schritte ist abhängig vom Gerätetyp und von den zusätzlich eingebauten Modulen. Der Schritt in dem sie sich aktuell befinden ist blau hervorgehoben.

  • Seite 47: Manuelle Konfiguration

    SMA Solar Technology AG 7 Inbetriebnahme Manuelle Konfiguration Sie können den Wechselrichter manuell konfigurieren, in dem Sie die gewünschten Parameter einstellen. Vorgehen: 1. Konfigurationsoption Manuelle Konfiguration wählen. ☑ Das Menü Geräteparameter auf der Benutzeroberfläche öffnet sich und alle vorhandenen Parametergruppen des Wechselrichters werden angezeigt.

  • Seite 48: Bedienung Der Benutzeroberfläche

    29). ☐ Für die Änderung von netzrelevanten Einstellungen nach Ablauf der ersten 10 Betriebsstunden muss der persönliche SMA Grid Guard-Code des Installateurs vorhanden sein (siehe "Bestellformular für den SMA Grid Guard-Code" unter www.SMA-Solar.com). SSID und IP-Adresse des Wechselrichters und benötigte Passwörter •...

  • Seite 49: Direktverbindung Via Ethernet Aufbauen

    Nachdem die IP-Adresse durch Drücken der Eingabetaste bestätigt wurde, kann eine Meldung auftreten, die darauf hinweist, dass die Verbindung zur Benutzeroberfläche des Wechselrichters nicht sicher ist. SMA Solar Technology AG garantiert, dass das Aufrufen der Benutzeroberfläche sicher ist. • Laden der Benutzeroberfläche fortsetzen.

  • Seite 50: Verbindung Via Ethernet Im Lokalen Netzwerk Aufbauen

    Nachdem die IP-Adresse durch Drücken der Eingabetaste bestätigt wurde, kann eine Meldung auftreten, die darauf hinweist, dass die Verbindung zur Benutzeroberfläche des Wechselrichters nicht sicher ist. SMA Solar Technology AG garantiert, dass das Aufrufen der Benutzeroberfläche sicher ist. • Laden der Benutzeroberfläche fortsetzen.

  • Seite 51: An Der Benutzeroberfläche Anmelden Und Abmelden

    Nachdem die IP-Adresse durch Drücken der Eingabetaste bestätigt wurde, kann eine Meldung auftreten, die darauf hinweist, dass die Verbindung zur Benutzeroberfläche des Wechselrichters nicht sicher ist. SMA Solar Technology AG garantiert, dass das Aufrufen der Benutzeroberfläche sicher ist. • Laden der Benutzeroberfläche fortsetzen.
  • Seite 52 8 Bedienung der Benutzeroberfläche SMA Solar Technology AG Zum ersten Mal als Installateur oder Benutzer anmelden Passwort für Anlagen, die in einem Kommunikationsprodukt erfasst werden Das Passwort für die Benutzergruppe Installateur ist gleichzeitig auch das Anlagenpasswort. Wenn Sie über die Benutzeroberfläche des Wechselrichters ein Passwort für die Benutzergruppe Installateur vergeben, muss das Passwort mit dem Anlagenpasswort übereinstimmen.

  • Seite 53: Aufbau Der Startseite Der Benutzeroberfläche

    SMA Solar Technology AG 8 Bedienung der Benutzeroberfläche Aufbau der Startseite der Benutzeroberfläche Abbildung 14: Aufbau der Startseite der Benutzeroberfläche Betriebsanleitung SBS25-1VL-10-BE-de-10...

  • Seite 54: Geräteparameter

    Bietet abhängig von der angemeldeten Benutzergruppe folgen- de Funktionen: • Installationsassistent starten • SMA Grid Guard-Login • Logout Hilfe Bietet folgende Funktionen: • Informationen zu verwendeten Open Source-Lizenzen anzeigen • Link zur Internetseite von SMA Solar Technology AG SBS25-1VL-10-BE-de-10 Betriebsanleitung...

  • Seite 55: Gerätestatus

    SMA Solar Technology AG 8 Bedienung der Benutzeroberfläche Position Bezeichnung Bedeutung Statuszeile Zeigt folgende Informationen an: • Seriennummer des Wechselrichters • Firmware-Version des Wechselrichters • IP-Adresse des Wechselrichters im lokalen Netzwerk und/ oder IP-Adresse des Wechselrichters bei WLAN- Verbindung • Angemeldete Benutzergruppe •...

  • Seite 56: Passwort Ändern

    8 Bedienung der Benutzeroberfläche SMA Solar Technology AG Passwort ändern Das Passwort für den Wechselrichter kann für beide Benutzergruppen geändert werden. Dabei kann die Benutzergruppe Installateur außer dem eigenen Passwort auch das Passwort für die Benutzergruppe Benutzer ändern. In einem Kommunikationsprodukt erfasste Anlagen Bei Anlagen, die in einem Kommunikationsprodukt (z. B.

  • Seite 57: Konfiguration Des Wechselrichters

    2. An der Benutzeroberfläche anmelden (siehe Kapitel 8.2, Seite 51). 3. Das Menü Geräteparameter aufrufen. 4. [Parameter bearbeiten] wählen. 5. Zur Änderung von Parametern, die mit einem Schloss gekennzeichnet sind, mit SMA Grid Guard-Code anmelden (nur für Installateure): • Das Menü Benutzereinstellungen wählen (siehe Kapitel 8.3, Seite 53).

  • Seite 58: Installationsassistent Starten

    9 Konfiguration des Wechselrichters SMA Solar Technology AG Übernahme der Einstellungen Das Speichern der vorgenommenen Einstellungen wird durch ein Sanduhr-Symbol auf der Benutzeroberfläche angezeigt. Die Daten werden bei ausreichender DC-Spannung direkt an den Wechselrichter übertragen und übernommen. Wenn die DC-Spannung zu gering ist (z. B.

  • Seite 59: Länderdatensatz Einstellen

    SMA Solar Technology AG 9 Konfiguration des Wechselrichters Voraussetzung: ☐ Bei Konfiguration nach Ablauf der ersten 10 Betriebsstunden muss der SMA Grid Guard-Code vorhanden sein (siehe "Bestellformular für den SMA Grid Guard-Code" unter www.SMA- Solar.com). Vorgehen: 1. Die Benutzeroberfläche aufrufen (siehe Kapitel 8.1, Seite 48).

  • Seite 60: Konfiguration In Datei Speichern

    Technischen Information "SMA Modbus®-Schnittstelle" bzw. in der Technischen Information "SunSpec® Modbus®-Schnittstelle" unter www.SMA-Solar.com. Informationen darüber, welche Modbus-Register unterstützt werden, erhalten Sie in der Technischen Information "SMA Modbus® Interface" bzw. "SunSpec® Modbus® Interface" unter www.SMA- Solar.com. Datensicherheit bei aktivierter Modbus-Schnittstelle Wenn Sie die Modbus-Schnittstelle aktivieren, besteht das Risiko, dass unberechtigte Nutzer auf die Daten Ihrer PV-Anlage zugreifen und diese manipulieren können.

  • Seite 61: Konfiguration Aus Datei Übernehmen

    Datei speichern (siehe Kapitel 9.5 "Konfiguration in Datei speichern", Seite 60). Dabei werden ausschließlich die Geräteparameter übernommen, aber keine Passwörter. Voraussetzungen: ☐ Der SMA Grid Guard-Code muss vorhanden sein (siehe "Bestellformular für den SMA Grid Guard-Code" unter www.SMA-Solar.com). ☐ Änderungen von netzrelevanten Parametern müssen vom zuständigen Netzbetreiber genehmigt sein.

  • Seite 62: Empfang Von Steuersignalen Aktivieren (Nur Für Italien)

    9 Konfiguration des Wechselrichters SMA Solar Technology AG Vorgehen: • Zum Ausschalten der Direktverbindung in der Parametergruppe Anlagenkommunikation > WLAN den Parameter Soft-Access-Point ist eingeschaltet wählen und auf Nein stellen. • Zum Ausschalten der Verbindung im lokalen Netzwerk in der Parametergruppe Anlagenkommunikation >...

  • Seite 63: Schutzleiter-Überwachung Deaktivieren

    SMA Solar Technology AG 9 Konfiguration des Wechselrichters Vorgehen: 1. Die Parametergruppe Externe Kommunikation > IEC 61850-Konfiguration wählen. 2. Im Feld Application-ID die Application-ID des Netzbetreiber-Gateways eingeben. Den Wert erhalten Sie von Ihrem Netzbetreiber. Sie können einen Wert zwischen 0 und 16384 eingeben.

  • Seite 64: Einspeisemanagement Konfigurieren

    9 Konfiguration des Wechselrichters SMA Solar Technology AG 4. Im Kontextmenü [Installationsassistent starten] wählen. 5. [Speichern und weiter] wählen bis zum Schritt Zählerkonfiguration. 6. Gewünschte Energiezähler hinzufügen oder austauschen. 9.12 Einspeisemanagement konfigurieren Falls vom Netzbetreiber gefordert, kann der Wechselrichter Netzsystemdienstleistungen bereitstellen.

  • Seite 65: Wechselrichter Spannungsfrei Schalten

    SMA Solar Technology AG 10 Wechselrichter spannungsfrei schalten 10 Wechselrichter spannungsfrei schalten Vor allen Arbeiten am Wechselrichter den Wechselrichter immer wie in diesem Kapitel beschrieben spannungsfrei schalten. Dabei immer die vorgegebene Reihenfolge einhalten. Vorgehen: 1. Den AC-Leitungsschutzschalter ausschalten und gegen Wiedereinschalten sichern.
  • Seite 66 10 Wechselrichter spannungsfrei schalten SMA Solar Technology AG 7. Den Stecker mit dem Batteriekommunikationskabel abziehen. 8. Den Stecker des Netzwerkkabels entriegeln und abziehen. 9. Stromfreiheit mit Zangenamperemeter an den DC-Leitern feststellen. 10. Die DC-Steckverbinder entriegeln und abziehen. Dazu einen Schlitz-Schraubendreher oder einen abgewinkelten Federstecher (Klingenbreite: 3,5 mm) in einen der seitlichen...
  • Seite 67 SMA Solar Technology AG 10 Wechselrichter spannungsfrei schalten 11. Spannungsfreiheit an den DC-Eingängen am Wechselrichter mit geeignetem Messgerät feststellen. < 3 0 V Betriebsanleitung SBS25-1VL-10-BE-de-10...

  • Seite 68: Wechselrichter Reinigen

    11 Wechselrichter reinigen SMA Solar Technology AG 11 Wechselrichter reinigen Beschädigung des Wechselrichters durch Verwendung von Reinigungsmitteln • Wenn der Wechselrichter verschmutzt ist, reinigen Sie das Gehäuse, den Gehäusedeckel, das Typenschild und die LEDs ausschließlich mit klarem Wasser und einem Tuch.

  • Seite 69: Fehlersuche

    Sunny Portal ein neues Passwort vergeben. Das Passwort für die Benutzergruppe Installateur entspricht dem Anlagenpasswort im Sunny Portal. Vorgehen: 1. PUK anfordern (Antragsformular erhältlich unter www.SMA-Solar.com). 2. Die Benutzeroberfläche aufrufen (siehe Kapitel 8.1, Seite 48). 3. Im Feld Passwort anstelle des Passworts den erhaltenen PUK eingeben.

  • Seite 70: Ereignismeldungen

    12 Fehlersuche SMA Solar Technology AG 12.2 Ereignismeldungen Ereignisnummer Meldung, Ursache und Abhilfe 101 bis 105 Netzstörung Die Netzspannung oder Netzimpedanz am Anschlusspunkt des Wechselrich- ters ist zu hoch. Der Wechselrichter hat sich vom öffentlichen Stromnetz ge- trennt. Abhilfe: • Sicherstellen, dass der korrekte Länderdatensatz eingestellt ist (siehe Kapitel 9.3, Seite 59).
  • Seite 71 SMA Solar Technology AG 12 Fehlersuche Ereignisnummer Meldung, Ursache und Abhilfe Wirkleistungsbegr. AC-Spannung Der Wechselrichter hat seine Leistung aufgrund einer zu hohen Netzspannung reduziert um die Netzstabilität sicherzustellen. Abhilfe: • Netzspannung nach Möglichkeit auf häufige Schwankungen prüfen. Wenn vermehrt Schwankungen vorliegen und diese Meldung oft angezeigt wird, den Netzbetreiber kontaktieren und fragen, ob der Netzbetreiber einer Änderung der Betriebsparameter des...
  • Seite 72 12 Fehlersuche SMA Solar Technology AG Ereignisnummer Meldung, Ursache und Abhilfe Wirkleistungsbegr. AC-Frequenz Der Wechselrichter hat seine Leistung aufgrund einer zu hohen Netzfrequenz reduziert um die Netzstabilität sicherzustellen. Abhilfe: • Netzfrequenz nach Möglichkeit auf häufige Schwankungen prüfen. Wenn vermehrt Schwankungen vorliegen und diese Meldung oft angezeigt wird, den Netzbetreiber kontaktieren und fragen, ob der Netzbetreiber einer Änderung der Betriebsparameter des...
  • Seite 73 SMA Solar Technology AG 12 Fehlersuche Ereignisnummer Meldung, Ursache und Abhilfe PE - Anschluss fehlt > Anschluss prüfen PE ist nicht korrekt angeschlossen. Abhilfe: • Sicherstellen, dass PE korrekt angeschlossen ist (siehe Kapitel 6.2.2 "Wechselrichter an das öffentliche Stromnetz anschließen", Seite 28).
  • Seite 74 12 Fehlersuche SMA Solar Technology AG Ereignisnummer Meldung, Ursache und Abhilfe 1501 Wiederzuschaltstörung Netz Der geänderte Länderdatensatz oder der Wert eines Parameters, den Sie ein- gestellt haben, entspricht nicht den örtlichen Anforderungen. Der Wechselrich- ter kann sich nicht auf das öffentliche Stromnetz aufschalten.
  • Seite 75 SMA Solar Technology AG 12 Fehlersuche Ereignisnummer Meldung, Ursache und Abhilfe 3601 Hoher Ableitstrom > Generator prüfen Der Ableitstrom des Wechselrichters und der Batterie sind zu hoch. Es liegt ein Erdungsfehler, ein Fehlerstrom oder eine Fehlfunktion vor. Der Wechselrichter unterbricht den Netzparallelbetrieb sofort nach Über- schreiten eines Grenzwertes.
  • Seite 76 12 Fehlersuche SMA Solar Technology AG Ereignisnummer Meldung, Ursache und Abhilfe 6701 bis 6702 Kommunikation gestört Fehler im Kommunikationsprozessor. Der Wechselrichter befindet sich weiter im Netzparallelbetrieb. Abhilfe: • Wenn diese Meldung oft angezeigt wird, den Service kontaktieren (siehe Kapitel 16 "Kontakt", Seite 103).
  • Seite 77 SMA Solar Technology AG 12 Fehlersuche Ereignisnummer Meldung, Ursache und Abhilfe 7333 Updatetransport nicht erfolgreich Update-Datei konnte nicht in den internen Speicher des Wechselrichters ko- piert werden. Bei einer Verbindung mit dem Wechselrichter über WLAN kann eine schlechte Verbindungsqualität die Ursache sein.
  • Seite 78 12 Fehlersuche SMA Solar Technology AG Ereignisnummer Meldung, Ursache und Abhilfe 7348 Fehlerhaftes Dateiformat Die Konfigurationsdatei entspricht nicht dem erforderlichen Format oder ist be- schädigt. Abhilfe: • Sicherstellen, dass die gewählte Konfigurationsdatei dem erforderlichen Format entspricht und nicht beschädigt ist.
  • Seite 79 • Sicherstellen, dass der Wechselrichter keiner direkten Sonneneinstrahlung ausgesetzt ist. 9002 SMA Grid Guard-Code ungültig Der eingegebene SMA Grid Guard-Code ist nicht korrekt. Die Parameter sind weiterhin geschützt und können nicht verändert werden. Abhilfe: • Den korrekten SMA Grid Guard-Code eingeben.
  • Seite 80 • Die zu verändernden Parameter sind geschützt. • Die DC-Spannung am DC-Eingang ist nicht ausreichend für den Betrieb des Hauptrechners. Abhilfe: • SMA Grid Guard-Code eingeben. • Sicherstellen, dass mindestens die DC-Startspannung zur Verfügung steht (grüne LED blinkt, pulsiert oder leuchtet). 9007 Abbruch Selbsttest Der Selbsttest (nur für Italien) wurde abgebrochen.
  • Seite 81 "Kontakt", Seite 103). 9305 Unauthorisiertes Batteriesystem Der Wechselrichter hat eine unzulässige Batterie erkannt. Abhilfe: • Nur von SMA Solar Technology AG zugelassene Batterien zusammen mit dem Wechselrichter betreiben. 9306 Abweichung Batteriespannung Zu große Abweichung zwischen Batterie und DC-Spannung des Wechselrich- ters festgestellt.
  • Seite 82 Überspannungsfehler Batteriezelle Die Batterie hat eine Überspannung von mindestens einer Batteriezelle er- kannt. Abhilfe: • Wenn ein Servicevertrag mit SMA Solar Technology AG vorliegt, den Service kontaktieren (siehe Kapitel 16 "Kontakt", Seite 103). • Wenn kein Servicevertrag vorliegt, kontaktieren Sie Ihren Lieferanten. SBS25-1VL-10-BE-de-10...
  • Seite 83 Unterspannungsfehler Batteriezelle Die Batterie hat eine Unterspannung von mindestens einer Batteriezelle er- kannt. Abhilfe: • Wenn ein Servicevertrag mit SMA Solar Technology AG vorliegt, den Service kontaktieren (siehe Kapitel 16 "Kontakt", Seite 103). • Wenn kein Servicevertrag vorliegt, kontaktieren Sie Ihren Lieferanten. 9313 Untertemperaturfehler Batterie >...
  • Seite 84 12 Fehlersuche SMA Solar Technology AG Ereignisnummer Meldung, Ursache und Abhilfe 9336 Startbedingungen Batterietest nicht erfüllt Der Batterietest kann nicht gestartet werden, da die Startbedingungen für den Batterietest nicht erfüllt sind. Abhilfe: • Sicherstellen, dass die Batterie nicht über 98 % geladen ist oder der Ladezustand der Batterie 2 % über der unteren Entladegrenze liegt.
  • Seite 85 Fachkraft geladen werden. Diese Meldung führt zu einer dauerhaf- ten Betriebshemmung, die manuell zurückgesetzt werden muss. Abhilfe: • Wenn ein Servicevertrag mit SMA Solar Technology AG vorliegt, den Service kontaktieren (siehe Kapitel 16 "Kontakt", Seite 103) und das manuelle Laden der Batterie beauftragen.
  • Seite 86 12 Fehlersuche SMA Solar Technology AG Ereignisnummer Meldung, Ursache und Abhilfe 10248 bis 10249 Last reduzieren durch Gerätereduktion oder Vergrößerung der Ab- frageintervalle Das Netzwerk ist stark belastet. Der Datenaustausch zwischen den Geräten findet nicht optimal und stark zeitverzögert statt.
  • Seite 87 SMA Solar Technology AG 12 Fehlersuche Ereignisnummer Meldung, Ursache und Abhilfe 10253 [Schnittstelle]: Verbindungsgeschwindigkeit geht auf [100 Mbit / 10 Mbit] Die Verbindungsgeschwindigkeit ändert sich. Die Ursache für den Status [10 Mbit] kann ein defekter Stecker, ein defektes Kabel oder das Ziehen oder Ste- cken der Netzwerkstecker sein.
  • Seite 88 • Wenn diese Meldung oft angezeigt wird, die WLAN-Verbindung durch Einsatz eines WLAN-Verstärkers verbessern. 10339 Webconnect aktiviert Der Wechselrichter kann ohne zusätzliches SMA Kommunikationsprodukt (z. B. Sunny Home Manager) mit dem Sunny Portal kommunizieren. 10340 Webconnect deaktiviert Die Webconnect-Funktion wurde ausgeschaltet. Dadurch kann der Wechsel- richter nicht ohne ein zusätzliches Kommunikationsprodukt (z.
  • Seite 89 • Netzwerkkomponenten prüfen (DLAN, WLAN Access Point usw). • Sicherstellen, dass folgende Ports nicht geblockt werden: – Registrar: ied.sma.de:9523 – Proxy: ied.sma.de:9523 – Stun: stun.sma.de:3478 – Domain: ied.sma.de (für sip-uri) 10343 Webconnect-Fehler: Standardgateway nicht konfiguriert Vermutlich liegt ein Fehler in den Netzwerkeinstellungen vor. Abhilfe: •...
  • Seite 90 • Netzwerkkomponenten prüfen (DLAN, WLAN Access Point usw). • Sicherstellen, dass folgende Ports nicht geblockt werden: – Registrar: ied.sma.de:9523 – Proxy: ied.sma.de:9523 – Stun: stun.sma.de:3478 – Domain: ied.sma.de (für sip-uri) 10347 Unbekannter Stun-Server Vermutlich liegt ein Fehler in den Netzwerkeinstellungen vor. Abhilfe: •...
  • Seite 91 • Netzwerkkomponenten prüfen (DLAN, WLAN Access Point usw). • Sicherstellen, dass folgende Ports nicht geblockt werden: – Registrar: ied.sma.de:9523 – Proxy: ied.sma.de:9523 – Stun: stun.sma.de:3478 – Domain: ied.sma.de (für sip-uri) 10350 Webconnect-Fehler: Registrierung vom SIP-Registrar zurückgewiesen Vermutlich liegt ein Fehler in den Netzwerkeinstellungen vor. Abhilfe: •...
  • Seite 92 • Sicherstellen, dass folgende Ports nicht geblockt werden: – Registrar: ied.sma.de:9523 – Proxy: ied.sma.de:9523 – Stun: stun.sma.de:3478 – Domain: ied.sma.de (für sip-uri) 10353 Webconnect-Fehler: Registrierung vom SIP-Registrar nicht beantwor- Vermutlich liegt ein Fehler in den Netzwerkeinstellungen oder eine Wartungs- meldung des Sunny Portal vor.
  • Seite 93 SMA Solar Technology AG 12 Fehlersuche Ereignisnummer Meldung, Ursache und Abhilfe 10425 Das Gerät schaltet sich aus Die Batterie wird zum Schutz vor einer Tiefentladung abgeschaltet. Eine Wie- derinbetriebnahme des Wechselrichters ist erst nach der Trennung vom öffent- lichen Stromnetz wieder möglich.

  • Seite 94: Firmware-Update Durchführen

    12 Fehlersuche SMA Solar Technology AG Ereignisnummer Meldung, Ursache und Abhilfe 29001 Inst.code gültig Der eingegebene Grid Guard-Code ist gültig. Geschützte Parameter sind jetzt entsperrt und Sie können die Parameter einstellen. Die Parameter werden nach 10 Einspeisestunden automatisch wieder gesperrt. 29004 Netzparameter unverändert...

  • Seite 95: Wechselrichter Außer Betrieb Nehmen

    SMA Solar Technology AG 13 Wechselrichter außer Betrieb nehmen 13 Wechselrichter außer Betrieb nehmen Verletzungsgefahr beim Heben und durch Herunterfallen des Wechselrichters Der Wechselrichter wiegt 9 kg. Durch falsches Heben und durch Herunterfallen des Wechselrichters beim Transport oder Auf- und Abhängen besteht Verletzungsgefahr.
  • Seite 96 13 Wechselrichter außer Betrieb nehmen SMA Solar Technology AG 6. Anschlusskappe mit den 3 Schrauben und einem Torx-Schraubendreher (TX 20) am Wechselrichter festdrehen (Drehmoment: 3,5 Nm). 7. Die Überwurfmuttern auf die Kabelverschraubungen an der Anschlusskappe drehen. 8. Wenn eine zusätzliche Erdung oder ein...
  • Seite 97 SMA Solar Technology AG 13 Wechselrichter außer Betrieb nehmen 10. Den Wechselrichter mit den Metall-Laschen von den Schrauben abnehmen. 11. Wenn der Wechselrichter gelagert oder verschickt werden soll, den Wechselrichter verpacken. Dazu die Originalverpackung oder Verpackung verwenden, die sich für Gewicht und Größe des Wechselrichters eignet.

  • Seite 98: Ersatzteile

    14 Ersatzteile SMA Solar Technology AG 14 Ersatzteile In der folgenden Übersicht finden Sie die Ersatzteile für Ihr Produkt. Bei Bedarf können Sie diese bei SMA Solar Technology AG oder Ihrem Fachhändler bestellen. Bezeichnung Kurzbeschreibung Bestellnummer Gehäusedeckel Gehäusedeckel weiß 101840-00.01...

  • Seite 99: Technische Daten

    SMA Solar Technology AG 15 Technische Daten 15 Technische Daten AC-Anschluss Bemessungsleistung bei 230 V, 50 Hz 2500 W Maximale AC-Scheinleistung bei cos φ = 1 2500 VA Bemessungsnetzspannung 230 V AC-Nennspannung 220 V / 230 V / 240 V AC-Spannungsbereich* 180 V bis 280 V AC-Nennstrom bei 220 V 11 A AC-Nennstrom bei 230 V 11 A AC-Nennstrom bei 240 V 10,5 A Maximaler AC-Strom 11 A...

  • Seite 100: Schutzeinrichtungen

    DC-Startspannung 100 V Maximaler DC-Strom 10 A Maximaler Kurzschluss-Strom 18 A Batterietyp* Li-Ion Überspannungskategorie nach IEC 60664-1 * Ausschließlich von SMA Solar Technology AG freigegebene Batterien (siehe Liste mit freigegebenen Batterien unter www.SMA-Solar.com) Schutzeinrichtungen DC-Verpolungsschutz Nicht vorhanden Eingangsseitige Freischaltstelle Nicht vorhanden AC-Kurzschlussfestigkeit Stromregelung Erdschlussüberwachung Vorhanden Netzüberwachung...

  • Seite 101: Ausstattung

    SMA Solar Technology AG 15 Technische Daten Eigenverbrauch ohne zur Versorgung der Batte- ≤10 W rie notwendigen Last Maximales Datenvolumen pro Wechselrichter 550 MB/Monat bei Speedwire/Webconnect Zusätzliches Datenvolumen bei Benutzung der 600 kB/Stunde Sunny Portal Live-Schnittstelle WLAN-Reichweite im Freifeld 100 m Anzahl maximal erfassbarer WLAN-Netzwerke...

  • Seite 102: Datenspeicherkapazität

    15 Technische Daten SMA Solar Technology AG Webconnect-Funktion Standardmäßig WLAN-Schnittstelle Standardmäßig Drehmomente Schrauben für Montage handfest Überwurfmutter DC-Steckverbinder 2 Nm Überwurfmutter Kabelverschraubung AC-An- handfest schluss Überwurfmutter Kabelverschraubung Netzwerk- handfest und Batteriekommunikationsanschluss Schrauben für Befestigung der Anschlusskappe 3,5 Nm ± 0,3 Nm Schraube für zusätzliche Erdung 6 Nm ±...

  • Seite 103: Kontakt

    SMA Solar Technology AG 16 Kontakt 16 Kontakt Bei technischen Problemen mit unseren Produkten wenden Sie sich an die SMA Service Line. Wir benötigen die folgenden Daten, um Ihnen gezielt helfen zu können: • Gerätetyp des Wechselrichters • Seriennummer des Wechselrichters •...
  • Seite 104 +971 2234 6177 +91 22 61713888 SMA Solar (Thailand) Co., Ltd. 대한민국 SMA Technology Korea Co., Ltd. 서울 +66 2 670 6999 +82-2-520-2666 South Africa SMA Solar Technology South Af- Argentina SMA South America SPA rica Pty Ltd. Brasil Santiago Cape Town Chile +562 2820 2101 08600SUNNY (08600 78669) Perú...

  • Seite 105: Eu-Konformitätserklärung

    • Niederspannung 2014/35/EU (29.3.2014 L 96/357-374) (NSR) • Funkanlagen und Telekommunikationsendeinrichtungen 1999/05/EG (R&TTE) Hiermit erklärt SMA Solar Technology AG, dass sich die in diesem Dokument beschriebenen Wechselrichter in Übereinstimmung mit den grundlegenden Anforderungen und anderen relevanten Bestimmungen der oben genannten Richtlinien befinden. Die vollständige EU-Konformitätserklärung finden Sie unter www.SMA-Solar.com.
