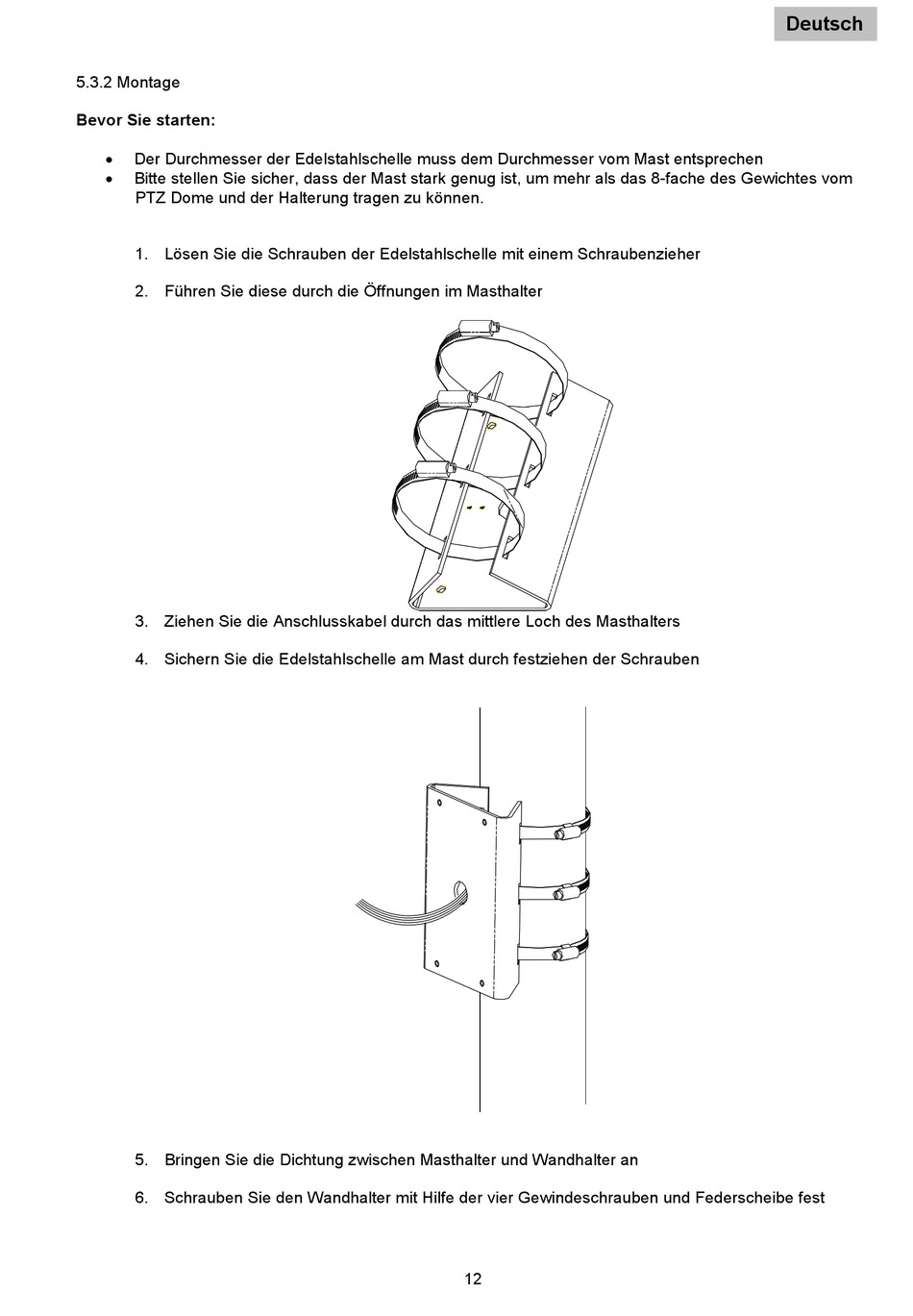

5.3.2 Montage
Bevor Sie starten:

Der Durchmesser der Edelstahlschelle muss dem Durchmesser vom Mast entsprechen

Bitte stellen Sie sicher, dass der Mast stark genug ist, um mehr als das 8-fache des Gewichtes vom
PTZ Dome und der Halterung tragen zu können.
1. Lösen Sie die Schrauben der Edelstahlschelle mit einem Schraubenzieher
2. Führen Sie diese durch die Öffnungen im Masthalter
3. Ziehen Sie die Anschlusskabel durch das mittlere Loch des Masthalters
4. Sichern Sie die Edelstahlschelle am Mast durch festziehen der Schrauben
5. Bringen Sie die Dichtung zwischen Masthalter und Wandhalter an
6. Schrauben Sie den Wandhalter mit Hilfe der vier Gewindeschrauben und Federscheibe fest
