Heizkreis

Heizkennlinien-Parallelverschiebung

Abgleich der Raumtemperatur-
Einstellung, speziell für Anlagen ohne
Raumtemperatur-Fühler.
Erzeugt eine Parallelverschiebung der
Heizkennlinie, um eine bessere Uebe-
reinstimmung zwischen Energieerzeu-
gung und Energiebedarf des Gebäudes
zu erhalten.
Auswirkung
Durch Verändern des eingegeben Wer-
tes erhöhen oder senken sich sämtliche
Raumtemperatur-Sollwert um den ent-
sprechenden Betrag. Dies ermöglicht
eine Anpassung der Raumtemperatur-
Sollwerte an die effektiven Raumtem-
peraturen.
Beispiel
Wenn ein am Regler eingestellter
Raumtemperatur-Nennsollwert von
20°C ständig eine Raumtemperatur von
22°C bewirkt, verschieben Sie die Heiz-
kennlinie um 2°C nach unten.

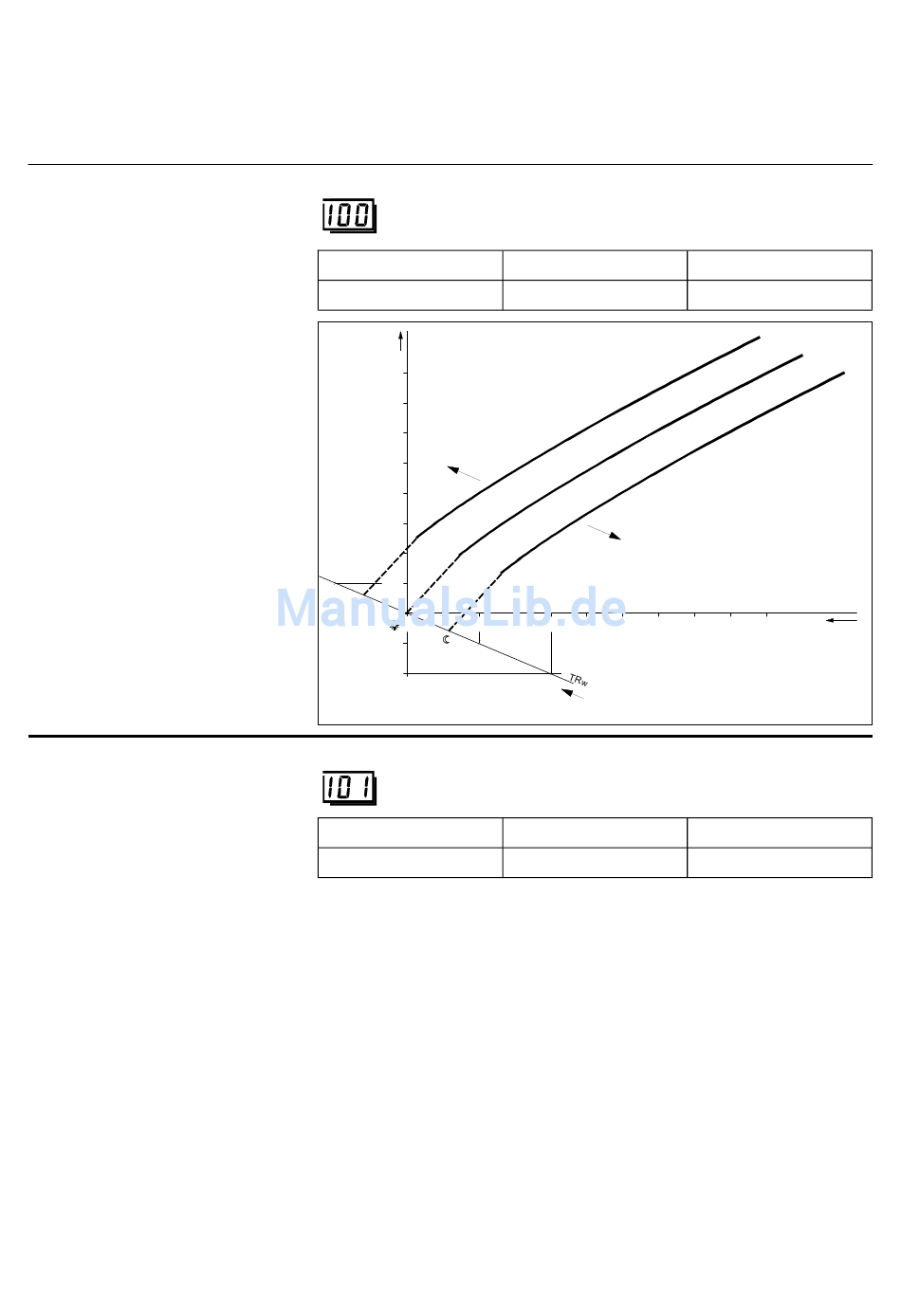

Parallelverschiebung
Jede Sollwertverstellung, ob durch Ein-
stellwert oder Betriebsniveau, ist eine
Parallelverschiebung der Heizkennlinie.
Raumtemperatur-Einfluss mit Raum-
gerät QAA 50/70
Konstantere Raumtemperatur aufgrund
Temperatur-Rückmeldung vom Raum.
Erfassung von Fremdwärme.
Schnellaufheizung und Schnellabsen-
kung möglich.
Definiert den Einfluss der Raumtempe-
ratur-Abweichungen auf die Regelung.
Unter Raumtemperatur-Abweichung ist
die Temperatur-Differenz zwischen
Raumtemperatur-Istwert und –Sollwert
zu verstehen.
Auswirkung
Durch die Einstellung wird der Einfluss
der Raumtemperatur auf die Tempera-
tur-Regelung Ein- bzw. Ausgeschaltet.
Bei Eingabe:
0:
Raumtemperatur-Einfluss unwirksam
Die gemessene Raumtemperatur hat
"keine Wirkung" auf die Temperatur-
Regelung.
1:
Raumtemperatur-Einfluss wirksam
Die gemessene Raumtemperatur
"wirkt" auf die Temperatur-Regelung.
44
Parameterzeile
Einstellbereich
-4.5...+4.5
TV
°C
100
90
80
70
60
50
40
30 30
20 10
10
10
0
Parameterzeile
Einstellbereich
0 / 1
Raumtemperatur Einfluss
Raumtemperatur Einfluss heisst:
Abweichungen der Raumtemperatur
gegenüber dem Sollwert werden er-
fasst und bei der Temperaturregelung
berücksichtigt.
Damit die Regelvariante "Witterungs-
Führung mit Raumtemperatur Einfluss"
eingestellt ist, müssen folgende Bedin-
gungen erfüllt sein:
•
Aussentemperatur-Fühler muss ange-
schlossen sein.
•
Einstellung "Raumtemperatur-
Einfluss" muss auf wirksam sein.
•
Entsprechendes Raumgerät muss
angeschlossen sein
•
Im Führungsraum dürfen keine gere-
gelten Heizkörperventile vorhanden
sein. (Eventuell vorhandene Heizkör-
perventile müssen auf das Maximum
geöffnet werden).
Einheit
°C (K)
0 -10
TV Vorlauftemperatur
0
TA Gemischte Aussentemperatur
TRw Raumtemperatur-Sollwert
Einheit
Schritte
Werkseinstellung
0.0
-20 °C
-30
TA
Werkseinstellung
0
