Temperatureinstellung über Raumgerät

Kaminfeger

Grundsätzlich hat die Sollwert-Einstell-
ung bzw. -Verstellung über ein Raum-
gerät nur Wirkung wenn am Regler die
Automatik-Betriebsart eingestellt ist .
QAA50
Der QAA50 hat eine Sollwert-Verstell-
ung mit Drehknopf in einem +/- Bereich
dessen Einstellung als Korrektur zum
effektiv eingestellten Sollwert am Reg-
ler-Drehknopf addiert wird.
QAA70
Der QAA70 hat eine absolute Sollwert-
Einstellung mittels Einstellzeile welche
den eingestellten Sollwert am Regler-
Drehknopf ersetzt, sofern dessen Auto-
matik-Betriebsart gewählt ist.
Darüber hinaus hat er eine Sollwert-
Verstellung mit Drehknopf in einem +/-
Bereich dessen Einstellung als Korrek-
tur zum effektiv eingestellten Sollwert
am Raumgerät addiert wird.
Kaminfeger
Beschreibung
Mit einem Tastendruck ist die Anlage
automatisch bereit für die Abgasmes-
sung.
Einschalten:
Ausschalten:

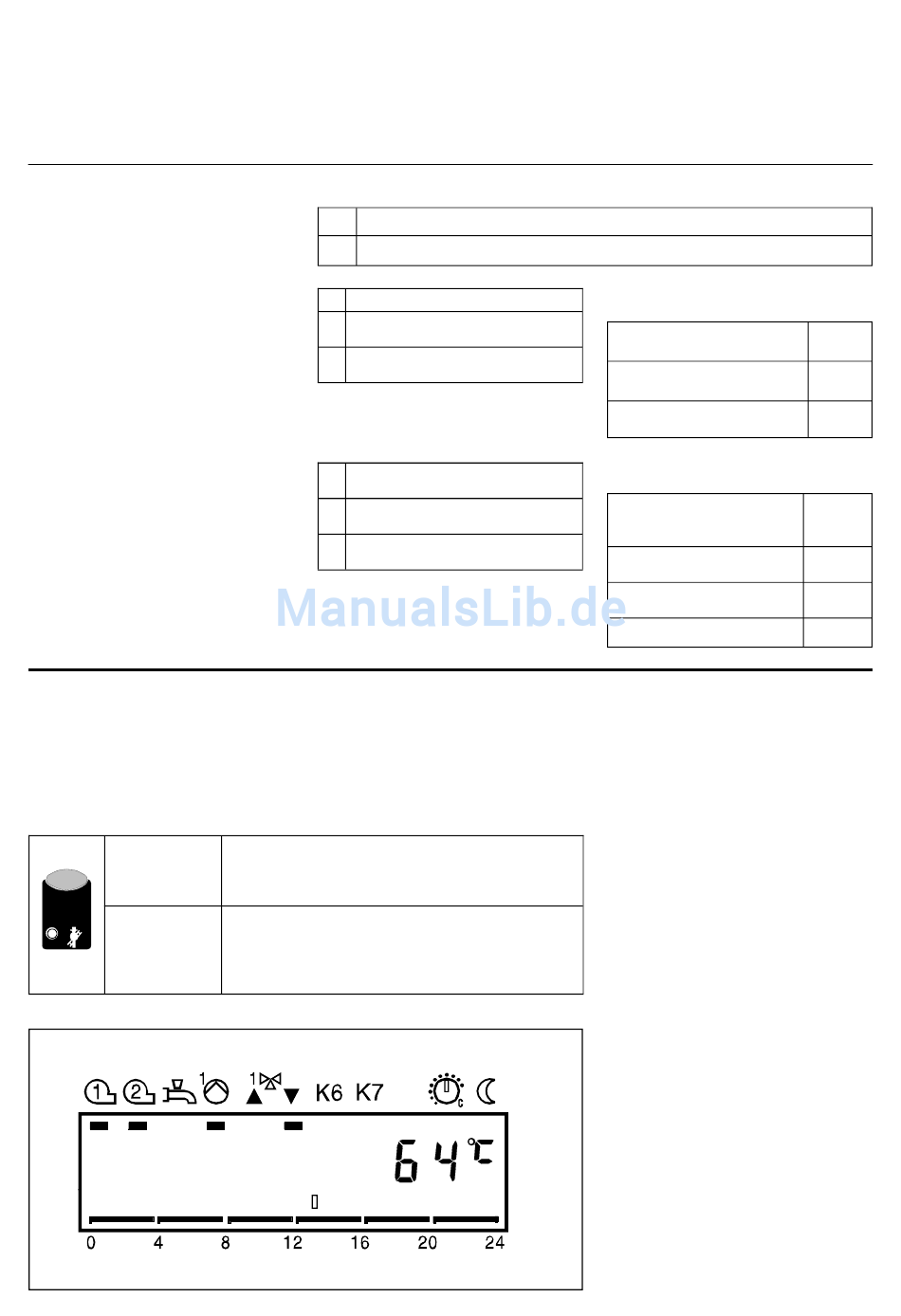

Anzeige
20
Ohne Raumgerät
Einstellung am Regler-Drehknopf
=
Regler Raumtemperatur-Nennsollwert
Einstellung am Regler-Drehknopf
+ Korrektur am Raumgerät-
Drehknopf (± 3°C)
= Regler Raumtemperatur-
Nennsollwert
Programmierter Sollwert im
Raumgerät
+ Korrektur am Raumgerät-
Drehknopf (± 3°C)
= Regler Raumtemperatur-
Nennsollwert
Eine Funktion, speziell für die periodi-
sche Abgasmessung
Die Kaminfegerfunktion wird durch Betätigen die-
ser Drucktaste angewählt. Sie ist für den Benutzer
nur bei geöffneter Abdeckung auf der Reglerfront
zugänglich.
Durch Drücken einer der Betriebsarten- oder Funk-
tionstasten
Durch erneuten Druck auf die Kaminfeger-Taste
Automatisch nach 1 Stunde
Wahl einer Zahl im Ausgang-Test
Beispiel
Sollwert-Einstellung am
Regler-Drehknopf
Sollwert-Verstellung am
Raumgerät-Drehknopf
Resultierender Sollwert
Beispiel
Sollwert-Einstellung am
Regler-Drehknopf
(wirkungslos)
Sollwert-Einstellung in
Raumgerät-Einstellzeile
Sollwert-Verstellung am
Raumgerät-Drehknopf
Resultierender Sollwert
Leistungsanpassung
Während aktivierter Kaminfegerfunktion
kann mit der – und + Taste die zweite
Brennerstufe weg- oder zugeschaltet
werden.
Beim Verlassen der Funktion kehrt der
Regler in die ursprünglich gewählte
Betriebsart zurück.
Kontrollampe
Bei leuchtender Kontrolllampe unter der
Kaminfegertaste ist die Kaminfeger-
funktion aktiv.
Stufiger Brenner
Die Kessel-Schaltdifferenz wird jeweils
nicht berücksichtigt. Damit ein mög-
lichst dauernder Brennerbetrieb erzielt
wird, ist nur die Kesseltemperatur-
Maximal-begrenzung (TKmax) als Aus-
schaltpunkt aktiv.
Alle angeschlossenen Verbraucher sind
vorerst gesperrt, damit der Kessel mög-
lichst schnell den Minimalwert von 64°C
erreicht.
Ist der Minimalwert von 64°C erreicht,
werden die vorhandenen Verbraucher
mit einer Pflichtlast nach und nach ein-
geschaltet, damit die vom Kessel pro-
duzierte Wärme abgenommen wird und
so der Brenner eingeschaltet bleibt.
20° C
+ 2° C
22° C
22° C
19° C
+ 2° C
21° C
