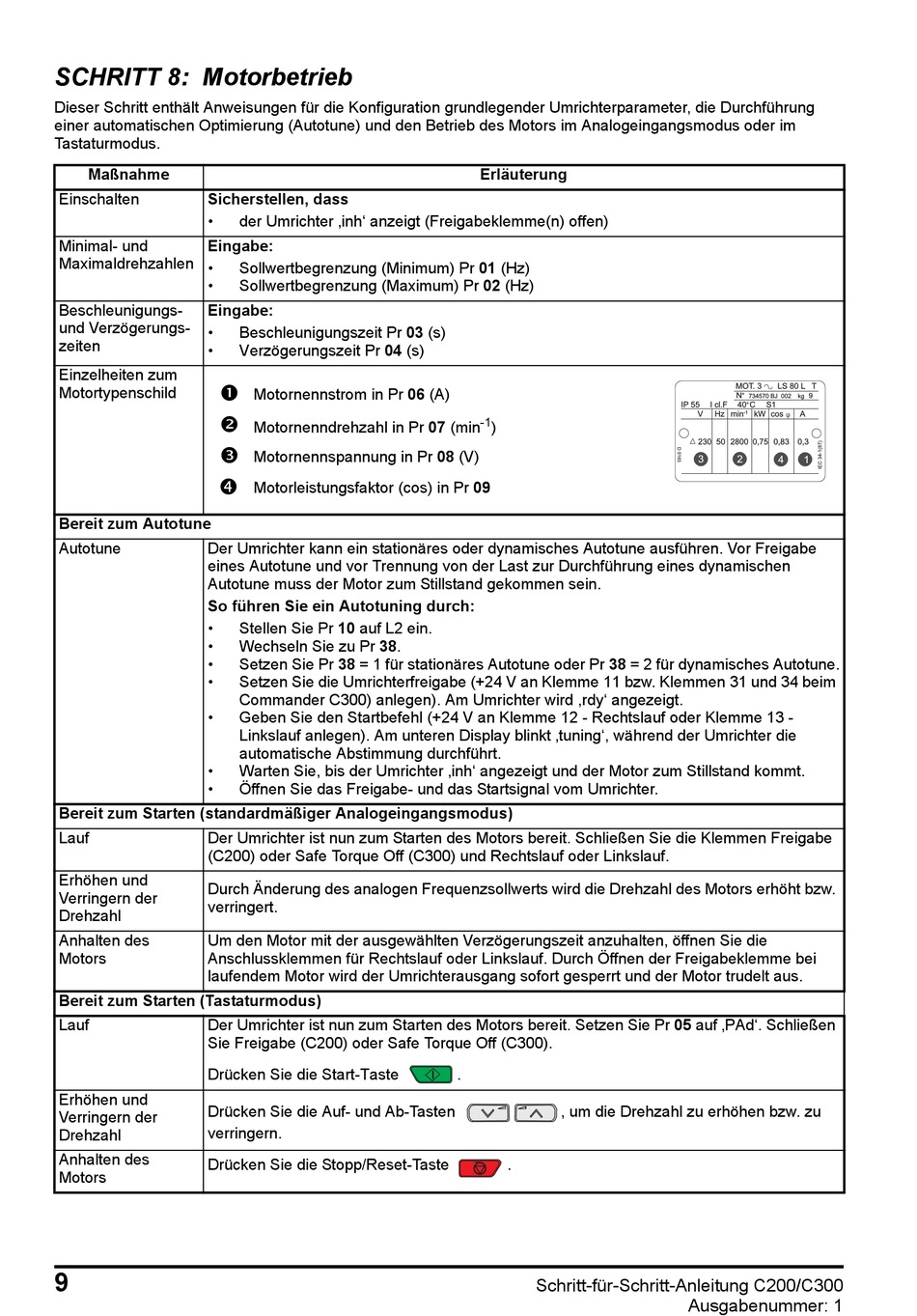

SCHRITT 8: Motorbetrieb
Dieser Schritt enthält Anweisungen für die Konfiguration grundlegender Umrichterparameter, die Durchführung
einer automatischen Optimierung (Autotune) und den Betrieb des Motors im Analogeingangsmodus oder im
Tastaturmodus.
Maßnahme
Einschalten
Sicherstellen, dass
•
Minimal- und
Eingabe:
Maximaldrehzahlen
•
•
Beschleunigungs-
Eingabe:
und Verzögerungs-
•
zeiten
•
Einzelheiten zum
Motortypenschild
Bereit zum Autotune
Autotune
Der Umrichter kann ein stationäres oder dynamisches Autotune ausführen. Vor Freigabe
eines Autotune und vor Trennung von der Last zur Durchführung eines dynamischen
Autotune muss der Motor zum Stillstand gekommen sein.
So führen Sie ein Autotuning durch:
•
•
•
•
•
•
•
Bereit zum Starten (standardmäßiger Analogeingangsmodus)
Lauf
Der Umrichter ist nun zum Starten des Motors bereit. Schließen Sie die Klemmen Freigabe
(C200) oder Safe Torque Off (C300) und Rechtslauf oder Linkslauf.
Erhöhen und
Durch Änderung des analogen Frequenzsollwerts wird die Drehzahl des Motors erhöht bzw.
Verringern der
verringert.
Drehzahl
Anhalten des
Um den Motor mit der ausgewählten Verzögerungszeit anzuhalten, öffnen Sie die
Motors
Anschlussklemmen für Rechtslauf oder Linkslauf. Durch Öffnen der Freigabeklemme bei
laufendem Motor wird der Umrichterausgang sofort gesperrt und der Motor trudelt aus.
Bereit zum Starten (Tastaturmodus)
Lauf
Der Umrichter ist nun zum Starten des Motors bereit. Setzen Sie Pr 05 auf ‚PAd'. Schließen
Sie Freigabe (C200) oder Safe Torque Off (C300).
Drücken Sie die Start-Taste
Erhöhen und
Drücken Sie die Auf- und Ab-Tasten
Verringern der
verringern.
Drehzahl
Anhalten des
Drücken Sie die Stopp/Reset-Taste
Motors
9
der Umrichter ‚inh' anzeigt (Freigabeklemme(n) offen)
Sollwertbegrenzung (Minimum) Pr 01 (Hz)
Sollwertbegrenzung (Maximum) Pr 02 (Hz)
Beschleunigungszeit Pr 03 (s)
Verzögerungszeit Pr 04 (s)
Motornennstrom in Pr 06 (A)
Motornenndrehzahl in Pr 07 (min
Motornennspannung in Pr 08 (V)
Motorleistungsfaktor (cos) in Pr 09
Stellen Sie Pr 10 auf L2 ein.
Wechseln Sie zu Pr 38.
Setzen Sie Pr 38 = 1 für stationäres Autotune oder Pr 38 = 2 für dynamisches Autotune.
Setzen Sie die Umrichterfreigabe (+24 V an Klemme 11 bzw. Klemmen 31 und 34 beim
Commander C300) anlegen). Am Umrichter wird ,rdy' angezeigt.
Geben Sie den Startbefehl (+24 V an Klemme 12 - Rechtslauf oder Klemme 13 -
Linkslauf anlegen). Am unteren Display blinkt ‚tuning', während der Umrichter die
automatische Abstimmung durchführt.
Warten Sie, bis der Umrichter ‚inh' angezeigt und der Motor zum Stillstand kommt.
Öffnen Sie das Freigabe- und das Startsignal vom Umrichter.
Erläuterung
-1
)
.
, um die Drehzahl zu erhöhen bzw. zu
.
Schritt-für-Schritt-Anleitung C200/C300
MOT. 3
LS 80 L T
N
9
734570 BJ 002
kg
IP 55
I cl.F
40 C
S1
V
Hz min
-1
kW cos
A
230 50 2800 0,75 0,83 0,3
3
2
4 4
1
Ausgabenummer: 1
