Bosch DM-TT-80 Handbuch

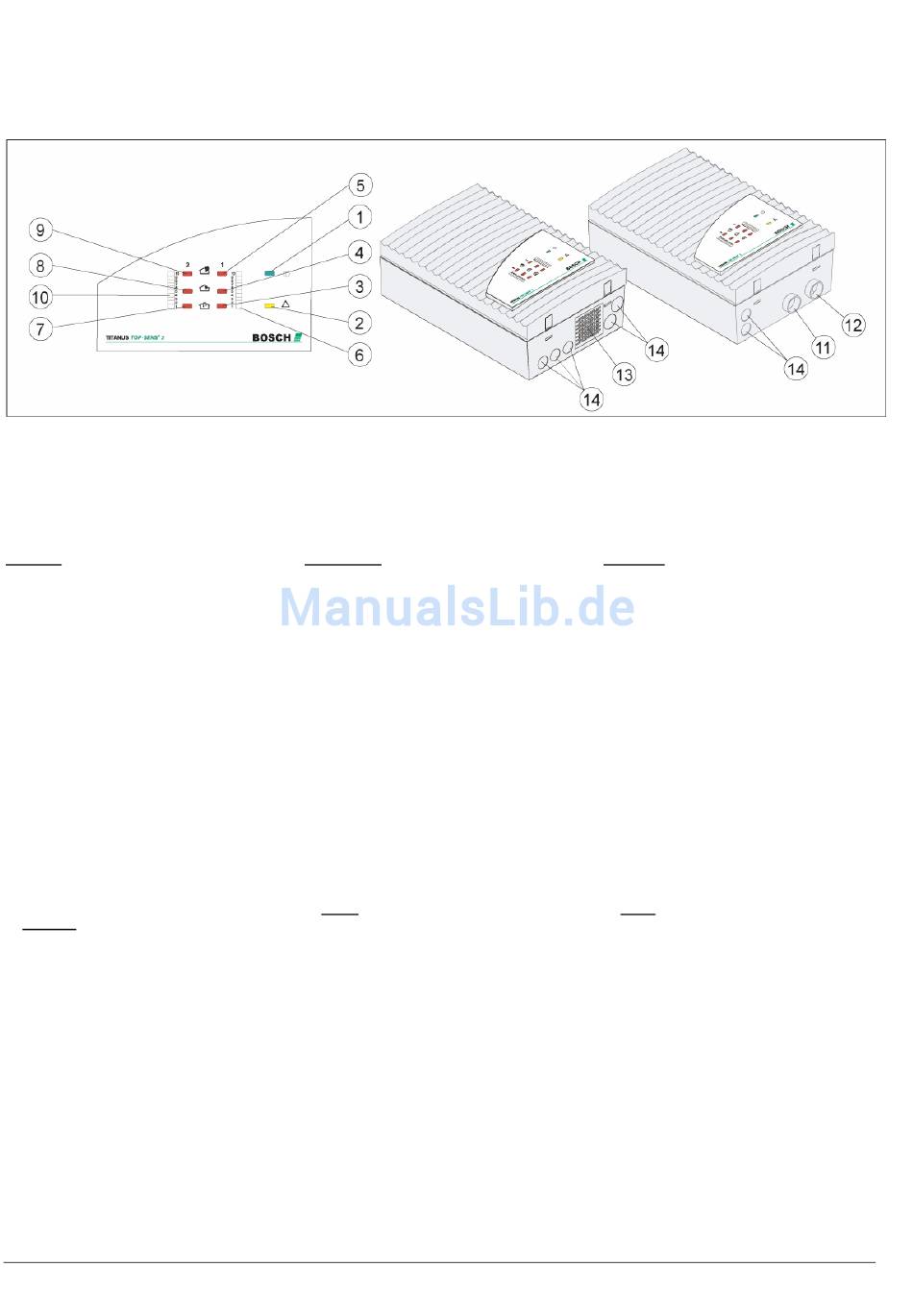

Installationshinweise
Detektormodule
DM-TT-80 / DM-TT25 / DM-TT-05
⋅
für TITANUS TOP SENS
⋅
und TITANUS TOP SENS
Einbau Detektormodul
Führen Sie alle nachfolgenden Arbeiten im
spannungslosen Zustand des Gerätes aus.
Detektormodule nicht unter Spannung an-
oder abstecken!
Achtung:
Es dürfen nur die Detektormodule des Typs
DM-TT-80, DM-TT-25 und DM-TT-05 mit der
VdS-Zertifizierung (Anerkennungsnummer
G 204083) eingesetzt werden.
1. Öffnen Sie das Gerät durch vorsichtiges
Entriegeln der Gehäuse-Schnellverschlüsse
und heben Sie den Gehäusedeckel etwas ab.
2. Ziehen Sie das Anschlusskabel der Anzeige-
platine vorsichtig von der Grundplatine ab
und entfernen Sie den Gehäusedeckel. Ist
das Gerät bereits installiert, fixieren Sie den
Deckel mittels Serviceclip.
3. Die Einstellungen am Detektormodul (Kontak-
te des Schalters S1) sind ab Werk erfolgt.
Weitere Informationen siehe auch "Einstel-
lungen des Detektormoduls".
4. Spreizen Sie die zur Fixierung des Detektor-
moduls vorgesehenen Halteklammern an der
entsprechenden Montageposition etwas aus-
einander.
5. Setzen Sie das Detektormodul vorsichtig ein,
bis es hörbar einrastet und somit durch die
Halteklammern fixiert wird.
Hinweis: Vergewissern Sie sich, dass das
eingesetzte Detektormodul fest und sicher
durch die Halteklammern fixiert wird, indem
Sie die Halteklammern zusätzlich etwas von
Hand zusammendrücken.
6. Verbinden Sie das Detektormodul durch das
Flachbandkabel mit der Grundplatine. Achten
Sie hierbei auf die Anschlüsse und Beschrif-
tungen der Grundplatine.
7. Schließen Sie die Anzeigeplatine wieder an
die Grundplatine an. Achten Sie hierbei eben-
falls auf die Anschlüsse und Beschriftungen
der Grundplatine.
BOSCH
Installation Instructions
Detector Modules
DM-TT-80 / DM-TT25 / DM-TT-05
®
TT-1 A for TITANUS TOP
®
TT-2 A and TITANUS TOP
Installation of the Detector Module
Make sure the device is powered down be-
fore you perform the following steps.
Don't plug or unplug detector modules while
device is power supplied!
Please note:
Only detector modules specified as DM-TT-80,
DM-TT-25 or DM-TT-05 and approved by the
VdS Certification Authority (approval number
G 204083) may be used.
1. Open the device by carefully unlocking the
housing quick locks. Then slightly lift the
housing lid.
2. Carefully unplug the connection cable of the
display board out of the base board and re-
move the housing lid. If the device is already
installed, fix the lid by means of the service
clip.
3. The required settings at the detector module
(by setting the contacts of switch S1) have
been made ex factory. For further information
see also "Detector module settings".
4. Carefully spread the brackets a little. They
are used to fix the detector module in the cor-
responding mounting position.
5. Carefully place the detector module between
the brackets until it audibly snaps and thus, is
fixed by the support clamps.
Note: Press the brackets additionally by hand
to make sure that the inserted detecor mod-
ule is tightly and safely fixed by the brackets.
6. Connect the detector module to the base
board via the ribbon cable. Note the connec-
tions and labeling of the base board.
7. Reconnect the display board to the base
board. Note the connections and labeling of
the base board.
⋅ ®
SENS TT-1 A
⋅ ®
SENS TT-2 A
- 1 -
Instruction de mise en place
Cellules de détection
DM-TT-80 / DM-TT25 / DM-TT-05
⋅
pour TITANUS TOP SENS
⋅
et TITANUS TOP SENS
Mise en place de la cellule de détec-
tion
N'effectuez les travaux suivants que quand
l'appareil est débranché.
Ne pas connecter ou déconnecter cellules de
détection quand l'appareil est alimentée.
Attention:
Seulement les cellules de détection du type
DM-TT-80, DM-TT-25 et DM-TT-05 qui sont
reconnues par la certification du VdS avec le
numéro d'acceptation G 204083 peuvent être
utilisées.
1. Ouvrez l'appareil en enfonçant légèrement
les pattes de fermeture rapide. Ensuite, sou-
levez un peu le couvercle.
2. Déconnectez le câble d'affichage avec pré-
caution de la carte principale et retirez le cou-
vercle. Si l'appareil est déjà mis en place,
fixez le couvercle par le clip de maintenance.
3. Les réglages nécessaires à la cellule de
détection (en réglant le commutateur S1) sont
éffectués ex usine. Pour des renseignements
supplémentaires cf. aussi « Réglages de la
cellule de détection »).
4. Ecartez un peu les guides de fixation de la
cellule de détection à la position correspon-
dante.
5. Insérez la cellule de détection jusqu'au clic
qui indique une bonne fixation.
N. B.: Vérifiez que la cellule est bien insérée
et bien maintenue par les guides de fixation
en les serrant un peu à la main.
6. Connectez le câble plat de la cellule de dé-
tection à la carte principale. Faites attention à
la numérotation des connecteurs sur la carte
principale.
7. Reconnectez l'affichage à la carte principale.
Faites attention au marquage des connec-
teurs sur la carte principale.
A3.de/en/fr_2006.05
®
TT-1 A
®
TT-2 A
