Collegamento del monitor:
• Morsetti "C+" "C-" del monitor con morsetti "C+" "C-" del monitor principale.
Per evitare eventuali interferenze video, ove possibile, si consiglia di ridurre la distanza tra il monitor più lontano e
la pulsantiera esterna (v. cablaggio a stella fig. 6).
b. Accoppiamento di un monitor supplementare in un impianto già esistente

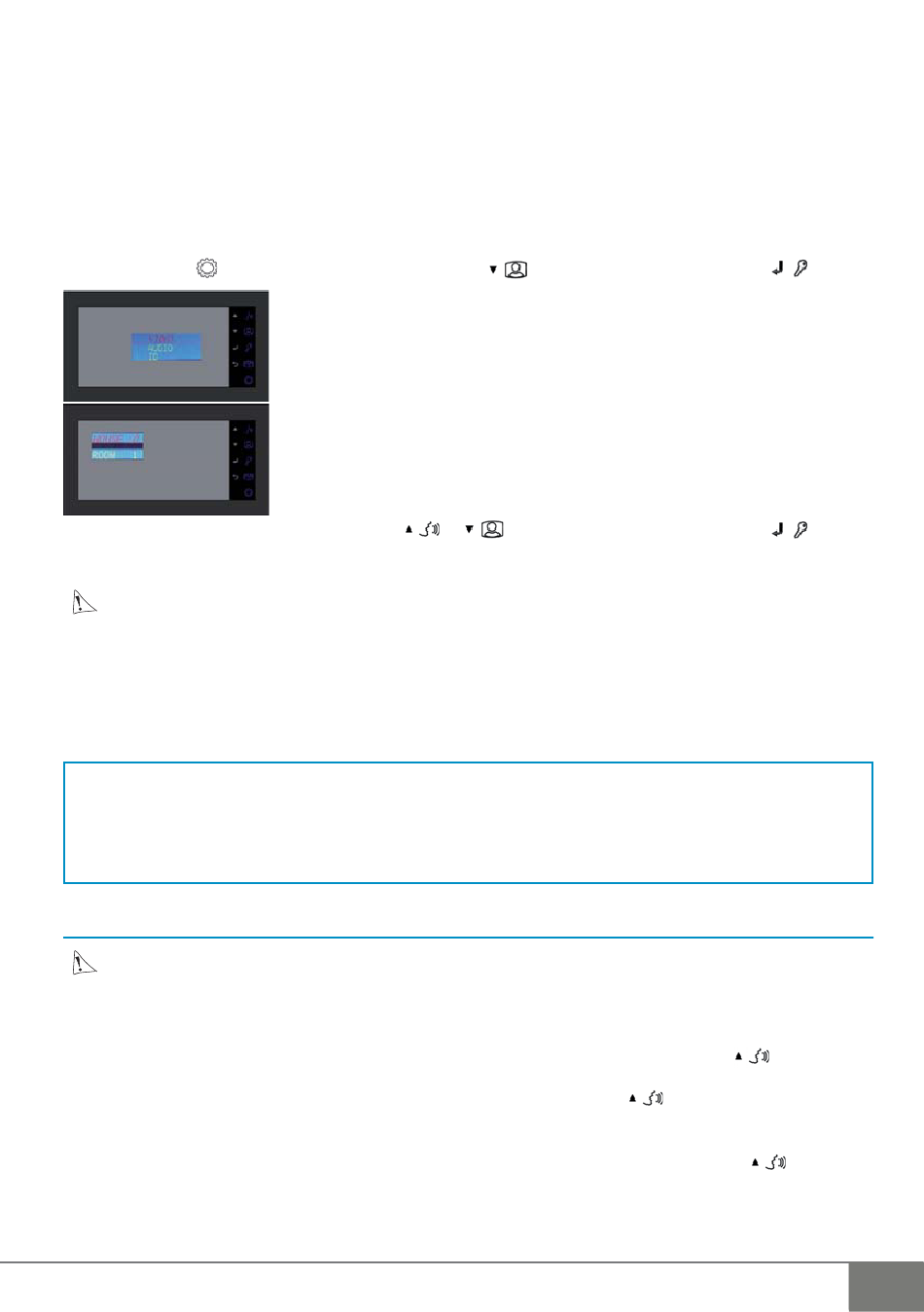

• Per impostare l'indirizzo del monitor: determinare lo schema dell'impianto nella sua totalità e dare un nome a ogni
elemento basandosi sugli schemi figg. 4, 5 e 6
• Per installare il monitor sarà necessario modificare i parametri di ID e microinterruttore in funzione del proprio
impianto
- Premere il tasto , quindi selezionare ID con il cursore
Impostare l'indirizzo del monitor usando i tasti
Il microinterruttore di terminazione (fig. 2.10) sulla parte posteriore del monitor deve essere su ON
È necessario scollegare l'alimentazione per almeno 30 secondi.
N.B.: È necessario scollegare l'alimentazione per almeno 30 secondi ogni volta che si verifica un malfunzionamento
del prodotto o in seguito a:
- installazione di un monitor supplementare;
- modifica del cablaggio;
- modifica della posizione dei microinterruttori sul retro del monitor e della pulsantiera esterna;
- interruzione della corrente 230 V~ dovuta a maltempo o lavori.
ISTRUZIONI DI SICUREZZA
Montare il trasformatore su rotaia DIN in un quadro elettrico modulare. Al termine del montaggio riposi-
zionare i coprimorsetti e collegare il dispositivo a un impianto elettrico conforme alle norme vigenti (per la
Francia, norma NFC 15-100) SOLO UNA VOLTA CONCLUSA LA FASE DI CABLAGGIO.
Collegando i fili assicurarsi di rispettare le polarità.
6. MODALITÀ D'USO
Importante: I tasti sensibili devono essere azionati sfiorandoli con le dita.
a. Uso del videocitofono
• Quando si preme il pulsante di chiamata sulla pulsantiera esterna si avverte un segnale acustico e il monitor
principale si accende per circa 30 secondi. Dopo aver identificato chi suona premere il tasto
comunicazione.
N.B.: - Per comunicare con la pulsantiera esterna è sufficiente premere il tasto
- In caso di impianto comprensivo di più monitor, solo quello impostato come "ROOM 1" visualizza le imma-
gini provenienti dalla pulsantiera esterna. Gli altri monitor permettono di avvertire la suoneria senza però visualiz-
zare le immagini. Per rispondere da un monitor supplementare è necessario premere il tasto
riceve una chiamata proveniente dalla pulsantiera esterna solo il monitor selezionato (principale o non) può gesti-
re la comunicazione e inviare un comando di apertura.
• La chiamata viene segnalata su tutti i monitor ed è possibile rispondere tramite uno qualsiasi di essi per circa 15
HOUSE 0 = Famiglia 1
HOUSE 1 = Famiglia 2
ROOM 1 = Postazione principale
ROOM 2 = Postazione secondaria
Esempio: per aggiungere un secondo monitor nell'abitazione, questo dovrà es-
sere nominato HOUSE 0 ROOM 2
e
CFI EXTEL MN IRON 2 - V1 - 01/2013
e confermare premendo il tasto
, confermare le modifiche premendo
una sola volta.
per avviare la
. Quando si
IT3
