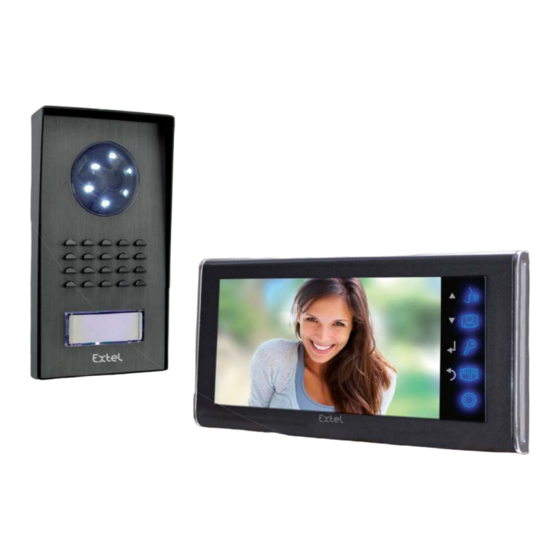

Extel IRON 2 Installations- Und Bedienungsanleitung
Vorschau ausblenden
Andere Handbücher für IRON 2:
- Installations- und bedienungsanleitung (36 Seiten)
Verwandte Anleitungen für Extel IRON 2
Inhaltszusammenfassung für Extel IRON 2
- Seite 1 IRON 2 Ed. 01-2013 V Type : NVC-4102 + NVM-1302M + NPS-17B Guide d’installation et d’utilisation Manuale d’installazione e uso Installation and user guide Installatie en Gebruiksaanwijzing Installation und Bedienungsanleitung...
- Seite 2 Fig. 1 Fig. 2 Fig. 3 Fig. 4 1,60 m 1 2 3 4 Fig. 5 CFI EXTEL IRON 2 - V1 - 01/2013...
- Seite 3 HOUSE HOUSE ROOM ROOM (TERM SW) (TERM SW) P+ P- C+ C- P+ P- C+ C- 0 0 1 1 1 2 3 4 0 1 1 1 1 2 3 4 CFI EXTEL IRON 2 - V1 - 01/2013...
- Seite 4 Fig. 8 CFI EXTEL IRON 2 - V1 - 01/2013...
- Seite 5 Fig. 9 CFI EXTEL IRON 2 - V1 - 01/2013...
- Seite 50 Digitaler Fotorahmen b. Musik c. Weitere Einstellungen TECHNISCHE DATEN ............a. Monitor (MN IRON 2 M) b. Stromversorgung c. Außensprechstelle (PL IRON 2) ..............p.10 OPTIONEN ........p.10 KUNDENDIENST - GARANTIE .........p.11 SICHERHEITSEMPFHLUNGEN CFI EXTEL IRON 2 - V1 - 01/2013...
-
Seite 51: Sicherheitsempfhlungen
Außenstation zu aktivieren. Bei erneutem Impuls werden die Verbindung und das Bild der Außenstation unterbrochen. Bildschirm in Ruhezustand, Interkommunikation mit dem optionalen zusätzlichen Monitor (MN IRON 2).// Ermög- licht eine Navigation nach oben oder nach links. 3. Erneutes Erscheinen des Bilds auf dem Monitor durch Auswahl der Außenstation „1“ oder „2“, wenn die Option PL IRON 2 installiert ist.// Ermöglicht eine Navigation nach unten oder nach rechts. -
Seite 52: Installation
- Bringen Sie den modularen Adapter auf einer DIN-Schiene in einem modularen Verteilerkasten an oder befesti- gen Sie ihn auf einer Halterung mit 2 schwarzen Befestigungsklauen, die an den Seiten des Netzgeräts angeclipst werden. CFI EXTEL IRON 2 - V1 - 01/2013... -
Seite 53: Verkabelung
Wichtig: Der Türöffner oder das elektrische Schloss, das Sie installieren möchten, muss in jedem Fall über einen mecha- nischen Speicher verfügen und einen niedrigen Verbrauch aufweisen, wie es bei allen Artikeln von EXTEL der Fall ist. c. Anschluss eines Portalantriebs (Abb. -
Seite 54: Anschluss Der Optionen
Produkt an eine elektrische Installation angeschlossen werden, die der Norm NFC 15- 100 für Frankreich entspricht, und DIE VERKABELUNG VOLLSTÄNDIG FERTIGGESTELLT SEIN. Beim Anschließen muss grundsätzlich die Polarität beachtet werden. CFI EXTEL IRON 2 - V1 - 01/2013... -
Seite 55: Bedienungsanleitung
- Rufen Sie das Video-Menü auf (1. Icon), indem Sie die Taste drücken. Navigieren Sie mit den Cursors durch die verschiedenen Ordner, um zu Ihrem Video zu gelangen, und drücken Sie die Taste , um das Video abzuspielen. CFI EXTEL IRON 2 - V1 - 01/2013... -
Seite 56: Kamera-Funktion Bei Manueller Aufnahme
- Um die manuelle Aufzeichnung zu starten, rufen Sie das Kamera-Menü auf. - Wählen Sie die Kamera aus, mit der Sie aufzeichnen möchten (im Set enthaltene Außenanlage oder optional: zusätzliche Außenanlage PL IRON 2), und bestätigen Sie Ihre Auswahl mit - Zum Starten der Aufnahme drücken Sie die Taste (5mn). -
Seite 57: Multimedia
Anschließend schaltet der Monitor in den „stand by“-Modus a. Digitaler Fotorahmen Mit den Foto-Menüs können Sie sich Ihre Fotos ansehen. Legen Sie eine microSD-Karte in den Monitor ein, um Ihre Lieblingsfotos anzuzeigen, CFI EXTEL IRON 2 - V1 - 01/2013... -
Seite 58: Musik
• Auflösung 1440 x 234 points • Maße (mm): 220 x 11.5 b. Stromversorgung • Modularer Adapter 230V~ 17 V , 1.5A c. Außensprechstelle (PL IRON 2) • Typ : 720266Y • Kamera C-MOS CFI EXTEL IRON 2 - V1 - 01/2013... -
Seite 59: Optionen
• Überprüfen Sie, dass die Lautstärke des Klingelton Klingeltons nicht auf 0 gestellt ist Bei Bedarf steht ihnen unsere technische Website zur Verfügung www.cfi-extel.com Die neueste Downloade Version der Gebrauchsanweisung in Farbe ist verfügbar auf : www.cfi-extel.com CFI EXTEL IRON 2 - V1 - 01/2013... -
Seite 60: Sicherheitsempfhlungen
Wartung (Reparatur) in dem das Gerät begleitenen Dokument hingewiesen. Warnt den Verwender vor nicht isolierten «gefährlichen Spannungen» im Inneren des Produktgehäuses, die ausreichend sind, um für Menschen eine Gefahr für einen tödlichen Elektroschock darzustellen. CFI EXTEL IRON 2 - V1 - 01/2013... - Seite 62 CFI EXTEL IRON 2 - V1 - 01/2013...
- Seite 63 - Verbrauchte Batterien und nicht mehr benützte Geräte sind Sondermüll. Sie enthalten möglicherweise gesundheits- und umweltschädliche Substanzen. Geben Sie alte Geräte zur fachgerechten Entsorgung beim Gerätehändler ab bzw. benutzen Sie die örtlichen Recyclinghöfe. CFI EXTEL IRON 2 - V1 - 01/2013...
