Extel Connect 2 Installations- Und Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. Extel Anleitungen
  4. Türsprechanlagen
  5. Connect 2
  6. Installations- und bedienungsanleitung

Extel Connect 2 Installations- Und Bedienungsanleitung

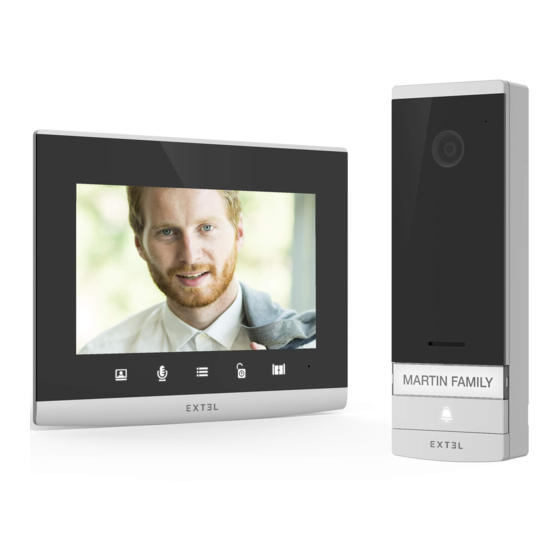

Mit ihrem smartphone verbundene video-gegensprechanlage
Vorschau ausblenden Andere Handbücher für Connect 2:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
Connect 2
Mit Ihrem Smartphone verbundene
Video-Gegensprechanlage
Bildschirm und Türsprechanlage
Installations- und Bedienungsanleitung
Installation and User Manual
Installatie- en gebruikersgids
Installation und Bedienungsanleitung
Guía de instalación y de uso
Manual de instalação e utilização
Manuale d'uso e installazione
Οδηγός εγκατάστασης και χρήσης
Art.-Nr.
720324
?
i
HOTLINE
GARANTIE
www.avidsen.com
v3

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Extel Connect 2

Inhaltszusammenfassung für Extel Connect 2

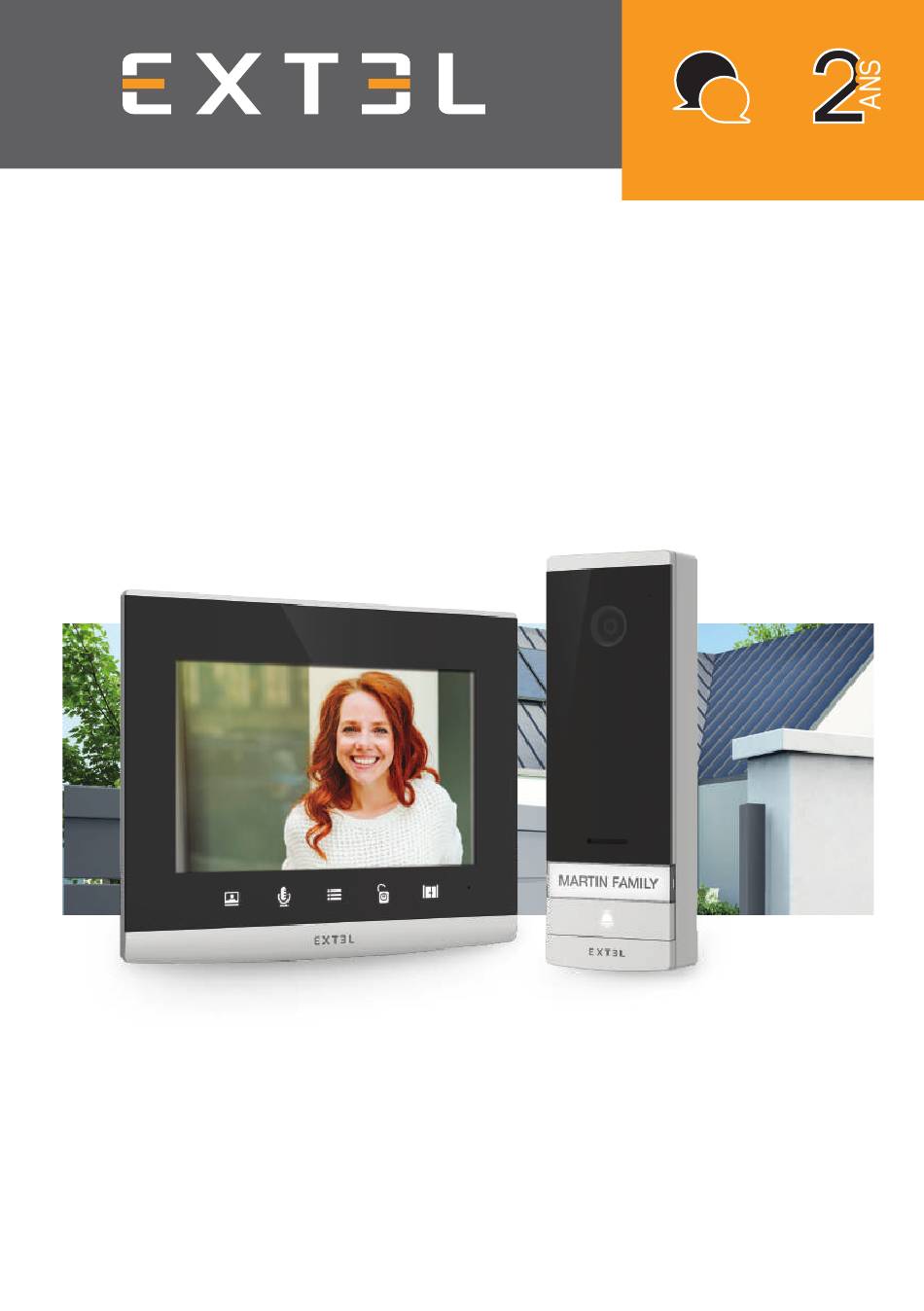

  • Seite 1 HOTLINE GARANTIE Art.-Nr. 720324 Connect 2 Mit Ihrem Smartphone verbundene Video-Gegensprechanlage Bildschirm und Türsprechanlage www.avidsen.com Installations- und Bedienungsanleitung Installation and User Manual Installatie- en gebruikersgids Installation und Bedienungsanleitung Guía de instalación y de uso Manual de instalação e utilização Manuale d’uso e installazione...
  • Seite 2 Abb. 1 Abb. 2 Abb. 3 EXTEL - CONNECT 2 - 720324...
  • Seite 3 Abb. 4 Abb. 5 50cm 160cm 150cm Abb. 6 EXTEL - CONNECT 2 - 720324...
  • Seite 4 Abb. 7 EXTEL - CONNECT - 720324...

  • Seite 5: Inhaltsverzeichnis

    Einstellungen der Video-Sprechanlage b. Allgemeines c. Verwendung der Basisfunktionen der Video-Sprechanlage d. Einstellungen VERBINDUNG IHRER VIDEO-SPRECHANLAGE EXTEL CONNECT 2 MIT IHREM SMARTPHONE .................. a. Vorbereitung der Video-Sprechanlage b. Erstmalige Verbindung Ihres Pförtners mit einem Smartphone c. Verbindung Ihres bereits netzwerkverbundenen Pförtners mit einem Smartphone d.

  • Seite 6: Beschreibung

    7. Ruftaste: Bei Drücken dieser Taste ist der Klingelton im Hausinnern zu hören. Der Bildschirm und die Kamera schalten sich ein. 8. Dämmerungssensor (steuert IR-Beleuchtung und Beleuchtung des Namensschildes bei Dunkelheit). 9. Klemmleiste zum Anschluss der aus dem Monitor und den Türöffnern stammenden Kabeln. EXTEL - CONNECT 2 - 720324 de - 2...

  • Seite 7: Installation

    Diese werden direkt an den Klemmen 3 und 4 auf der Rückseite der Türsprechanlage (ohne Beachtung der Polung) angeschlossen. Beachten Sie, dass diese Funktion nur möglich ist, wenn der Bildschirm das Außenvideo anzeigt. Eine Anzeige erscheint zur Bestätigung. EXTEL - CONNECT 2 - 720324 de - 3...

  • Seite 8: Anschluss Eines Torantriebs

    Wichtig: Der Türöffner bzw. das elektrische Schloss, das Sie installieren werden, muss unbedingt einen mechanischen Speicher besitzen, wie auch alle EXTEL-Artikel. Für die Verkabelung ist das Etikett auf der Rückseite der Türsprechanlage zu beachten. c. Anschluss eines Torantriebs (Abb. 7) Dieser wird direkt an den Klemmen 3 und 4 auf der Rückseite der Türsprechanlage angeschlossen.

  • Seite 9: Allgemeines

    - Um durch die Fotos zu navigieren, nutzen Sie die Tasten Die Auswahl eines Fotos erfolgt durch Klick auf die Taste . Es lässt sich anschließend durch Klick auf OK löschen. EXTEL - CONNECT 2 - 720324 de - 5...

  • Seite 10: Verbindung Ihrer Video-Sprechanlage Extel Connect

    7. VERBINDUNG IHRER VIDEO-SPRECHANLAGE EXTEL CONNECT 2 MIT IHREM SMARTPHONE Achtung: Extel Connect 2 ist nicht kompatibel mit 5-GHz-WLAN. Sollten Probleme auftreten, stellen Sie bitte sicher, dass Ihre Internetbox für 2,4 GHz ausgelegt ist. a. Vorbereitung der Videosprechanlage Bei der ersten Verbindung Ihres Pförtners Extel Connect 2 muss dieser Ihrem Smartphone zugeordnet werden.

  • Seite 11: Erstmalige Verbindung Ihres Pförtners Mit Einem Smartphone

    Anm.: Die Screenshots stammen aus der Android-Version der Anwendung. Für iPhone gilt das gleiche Verfahren. Laden Sie die Anwendung Extel Connect aus Google Play oder dem Appstore herunter: Klicken Sie auf das Symbol „+“ und wählen Sie „1ère Installation“ (1. Installation). Scannen Sie dann den QR-Code auf dem Monitorbildschirm Ihres Video-Pförtners.
  • Seite 12 Geheimcode für die Verbindung zu Ihrem Video-Pförtner zu ändern: Geben Sie einen 6- bis 32-stelligen Code ein und speichern Sie die Eingabe durch Anklicken des Symbols oben rechts. Ihr Video-Pförtner ist jetzt verbunden und betriebsbereit. EXTEL - CONNECT 2 - 720324 de - 8...

  • Seite 13: Verbindung Ihres Bereits Netzwerkverbundenen Pförtners Mit Einem Smartphone

    Pförtners in der Anwendung festgelegt wurde. d. Funktionen der Benutzeroberfläche Umfasst die verschiedenen Geräte und ermöglicht den Wechsel in den Monitoring-Modus. Ermöglicht das Hinzufügen eines Gerätes. Auf das Bild klicken, um den Monitoring-Modus zu starten. EXTEL - CONNECT 2 - 720324 de - 9...
  • Seite 14 Ton aktivieren/deaktivieren. Ein Video aufzeichnen. Ein Foto aufnehmen. Vollbildmodus Öffnen des elektrischen Türöffners oder des Tors. Gedrückt halten, um mit dem Besucher zu sprechen. Ermöglicht das Löschen der Aufzeichnungen. Umfasst die Aufzeichnungen. EXTEL - CONNECT 2 - 720324 de - 10...

  • Seite 15: In Der Anwendung Verfügbare Einstellungen

    - Einrichten eines Geheimcodes oder eines Fingerabdruck-Scans auf dem Smartphone zum Entriegeln des Türöffners oder Tores (nützlich, wenn nicht nur Sie Ihr Smartphone nutzen) - Freigabe des Zugriffs auf den Pförtner für einen anderen Nutzer der Extel- Connect-App - Änderung des WLAN-Netzwerks - Aktivierung/Deaktivierung der Benachrichtigung über eingehende Anrufe au...
  • Seite 16 Verwendung des QR-Codes: Wenn der Nutzer, den ihm zugedachten QR-Code erhalten hat, muss er nur an der Türsprechanlage klingen und den QR-Code vor die Kamera halten, um Zutritt zu erhalten. 30cm EXTEL - CONNECT 2 - 720324 de - 12...

  • Seite 17: Technische Daten

    Norm und Zertifizierung CE, RoHS, REACH 9. OPTIONEN • - Alle elektrischen Türöffner von Extel • - Alle Elektroschlösser von Extel • - Alle Torantriebe, die eine Steuerung mit Trockenkontakt besitzen (Steuerung mit 2-Drahttechnik für den Anschluss eines Schlüsselschalters zum Beispiel) - Unterputzmontage der Türsprechanlage dank Einbaugehäuse (Art.-Nr.

  • Seite 18: Technischer Service - Garantie

    • Sicherstellen, dass der Ton nicht unterbrochen ist über die App nicht. Bei Bedarf stehen Ihnen unsere Techniker telefonisch zur Verfügung unter 0 892 350 069 Service 0,35 € / min + prix appel EXTEL - CONNECT 2 - 720324 de - 14...

  • Seite 19: Garantiebedingungen

    Benutzung und der Instandhaltung (Reparatur) in der Begleitdokumentation des Ge- räts hin. Weist den Benutzer auf das Vorhandensein von nicht isolierten „gefährlichen Spannungen“ im Inneren des Geräts hin, die groß genug sind, um eine Stromschlaggefahr für die Personen darzustellen. EXTEL - CONNECT 2 - 720324 de - 15...

  • Seite 20: Konformitätserklärung

    EL - Αυτό το σύμβολο υποδεικνύει ότι η συσκευή πρέπει να εγκατασταθεί και να χρησιμοποιηθεί μόνο σε εσωτερικούς χώρους. 12. KONFORMITÄTSERKLÄRUNG Der Unterzeichner AVIDSEN erklärt, dass die Funkanlage vom Typ Extel Connect 2 die Anforderungen der Richtlinie 2014/53/EU erfüllt. Normen: Richtlinie 2014/35/UE: •...
