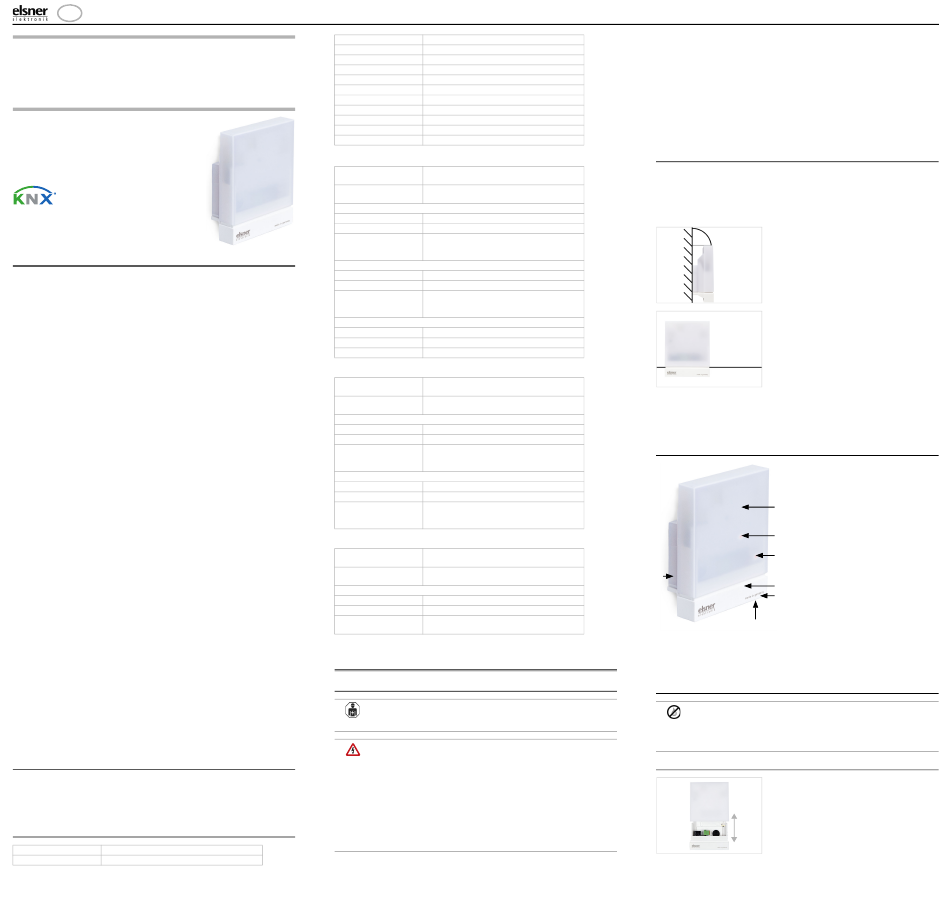

Elsner Vari KNX T series Technische Daten Und Installationshinweise

D

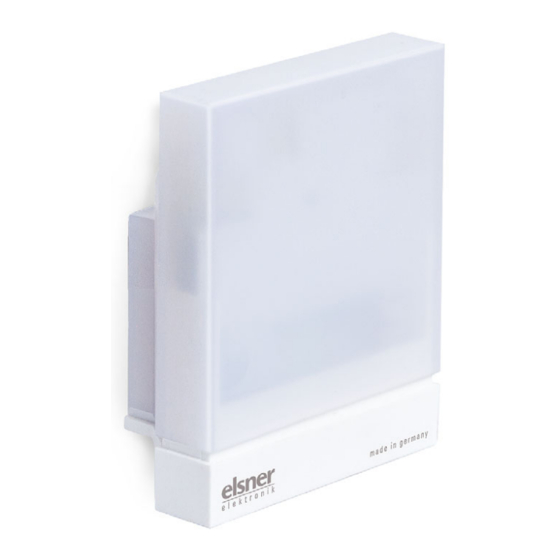

Vari KNX T,
Vari KNX TH, Vari KNX TH-D
Temperatur- und Kombisensoren
Technische Daten und Installationshinweise
Artikelnummern
70385 Vari KNX T
70386 Vari KNX TH
70388 Vari KNX TH-D
1. Beschreibung
Die Sensoren Vari KNX T für das KNX-Gebäudebus-System erfassen Tempera-
tur und je nach Modell zusätzlich Luftfeuchtigkeit und Luftdruck im Außenbereich
oder im Gebäude.
Alle Messwerte können zur Steuerung grenzwertabhängiger Schaltausgänge ver-
wendet werden. Über UND-Logik-Gatter und ODER-Logik-Gatter lassen sich die
Zustände verknüpfen. Multifunktions-Module verändern Eingangsdaten bei Bedarf
durch Berechnungen, Abfrage einer Bedingung oder Wandlung des Datenpunkt-
typs.
Ein integrierter PI-Regler steuert eine Heizung/Kühlung (nach Temperatur). Bei Mo-
dellen mit Feuchtigkeitssensor gibt es einen zusätzlichen PI-Regler zur Lüftungs-
steuerung (Be-/Entfeuchten)
Im kompakten Gehäuse des Vari KNX sind Sensorik, Auswerteelektronik und die
Elektronik der Bus-Ankopplung untergebracht.
Funktionen 70385 Vari KNX T:
• Temperaturmessung mit Mischwertberechnung. Der Anteil von
internem Messwert und externem Wert ist prozentual einstellbar
• Schaltausgänge für alle gemessenen und errechneten Werte. Grenzwerte
einstellbar per Parameter oder über Kommunikationsobjekte
• PI-Regler für Heizung (ein- oder zweistufig) und Kühlung (ein- oder
zweistufig) nach Temperatur. Regelung nach separaten Sollwerten oder
Basissolltemperatur
• 8 UND- und 8 ODER-Logik-Gatter mit je 4 Eingängen. Als Eingänge für
die Logik-Gatter können sämtliche Schalt-Ereignisse sowie 16
Logikeingänge in Form von Kommunikationsobjekten genutzt werden. Der
Ausgang jedes Gatters kann wahlweise als 1 Bit oder 2 x 8 Bit konfiguriert
werden
• 8 Multifunktions-Module (Berechner) zur Veränderung von
Eingangsdaten durch Berechnungen, durch Abfrage einer Bedingung oder
durch Wandlung des Datenpunkttyps
• Sommerkompensation für Kühlungen. Über eine Kennlinie wird die
Solltemperatur im Raum an die Außentemperatur angepasst und der
minimale und maximale Wert der Solltemperatur festgelegt
Zusätzliche Funktionen der Modelle mit Feuchtigkeitssensor:
(70386 Vari KNX TH, 70388 Vari KNX TH-D):
• Luftfeuchtigkeitsmessung (relativ, absolut), mit
Mischwertberechnung. Der Anteil von internem Messwert und externem
Wert ist prozentual einstellbar.
Zusätzlich wird auf den Bus ausgegeben, ob sich die Werte innerhalb des
Behaglichkeitsfeldes befinden (DIN 1946). Der Taupunkt wird berechnet
• PI-Regler für Lüftung nach Feuchtigkeit: Entlüften/Belüften (einstufig)
oder Entlüften (ein- oder zweistufig)
• 4 Stellgrößenvergleicher zur Ausgabe von Minimal-, Maximal- oder
Durchschnittswerten. Jeweils 5 Eingänge für über Kommunikationsobjekte
empfangene Werte
Zusätzliche Funktionen 70388 Vari KNX TH-D:
• Luftdruckmessung: Ausgabe des Wertes als Normaldruck und optional
als barometrischer Druck
Die Konfiguration erfolgt mit der KNX-Software ETS. Die Produktdatei steht auf
der Homepage von Elsner Elektronik unter www.elsner-elektronik.de im Menü-
bereich „Service" zum Download bereit.
1.0.1. Lieferumfang
• Sensor
• Edelstahl-Montageband für Mastmontage
• Edelstahl-Schrauben 4×50 mm Rundkopf und Dübel 6×30 mm für
Wandmontage. Verwenden Sie Befestigungsmaterial, dass für den
Untergrund geeignet ist!
1.1. Technische Daten
Gehäuse Kunststoff
Farbe Weiß / Transluzent
Montage
Schutzart
Maße
Gewicht
Betriebsspannung
Busstrom
Datenausgabe
BCU-Typ
PEI-Typ
Gruppenadressen
Zuordnungen
Vari KNX TH-D:
Umgebungstemperatur
Kommunikationsob-
jekte
Temperatursensor:
Messbereich
Auflösung
Genauigkeit
Feuchtigkeitssensor:
Messbereich
Auflösung
Genauigkeit
Drucksensor:
Messbereich
Auflösung
Genauigkeit
Vari KNX TH:
Umgebungstemperatur
Kommunikationsob-
jekte
Temperatursensor:
Messbereich
Auflösung
Genauigkeit
Feuchtigkeitssensor:
Messbereich
Auflösung
Genauigkeit
Vari KNX T:
Umgebungstemperatur
Kommunikationsob-
jekte
Temperatursensor:
Messbereich
Auflösung
Genauigkeit
Das Produkt ist konform mit den Bestimmungen der EU-Richtlinien.
2. Installation und Inbetriebnahme
2.1. Hinweise zur Installation
Installation, Prüfung, Inbetriebnahme und Fehlerbehebung des Geräts
dürfen nur von einer Elektrofachkraft (lt. VDE 0100) durchgeführt
werden.
VORSICHT!
Elektrische Spannung!
Im Innern des Geräts befinden sich ungeschützte spannungs-
führende Bauteile.
• Die VDE-Bestimmungen beachten.
• Alle zu montierenden Leitungen spannungslos schalten und
Sicherheitsvorkehrungen gegen unbeabsichtigtes Einschalten
treffen.
• Das Gerät bei Beschädigung nicht in Betrieb nehmen.
• Das Gerät bzw. die Anlage außer Betrieb nehmen und gegen
unbeabsichtigten Betrieb sichern, wenn anzunehmen ist,
dass ein gefahrloser Betrieb nicht mehr gewährleistet ist.
Sensoren Vari KNX T • Stand: 11.03.2019 • Technische Änderungen und Irrtümer vorbehalten. • Elsner Elektronik GmbH • Sohlengrund 16 • 75395 Ostelsheim • Deutschland • www.elsner-elektronik.de • Technischer Service: +49 (0) 7033 / 30945-250
Sensoren Vari KNX T
Aufputz
IP 44
ca. 65 × 80 × 30 (B × H × T, mm)
ca. 60 g
KNX-Busspannung
max. 20 mA
KNX +/- Bussteckklemme
eigener Mikrocontroller
0
max. 2000
max. 2000
Betrieb -25°C ... +80°C, Lagerung -45°C ...
+85°C, Betauung vermeiden
328
-25°C ... +80°C
0,1°C
±0,8°C bei -25...-10°C
±0,5°C bei -10...+65°C
±0,6°C bei +65...+80°C
0% rF ... 100% rF
0,1% rF
±7,5% rF bei 0...10% rF
±4,5% rF bei 10...90% rF
±7,5% rF bei 90...100% rF
300 mbar ... 1100 mbar
0,1 mbar
±4 mbar
Betrieb -25°C ... +80°C, Lagerung -45°C ...
+105°C, Betauung vermeiden
294
-25°C ... +80°C
0,1°C
±0,8°C bei -25...-10°C
±0,5°C bei -10...+65°C
±0,6°C bei +65...+80°C
0% rF ... 100% rF
0,1% rF
±7,5% rF bei 0...10% rF
±4,5% rF bei 10...90% rF
±7,5% rF bei 90...100% rF
Betrieb -30°C ... +50°C, Lagerung -30°C ...
+70°C
212
-30°C ... +50°C
0,1°C
±0,5°C bei -30°C ... +25°C
±1,5°C bei -30°C ... +45°C
Das Gerät ist ausschließlich für den sachgemäßen Gebrauch bestimmt. Bei jeder
unsachgemäßen Änderung oder Nichtbeachten der Bedienungsanleitung erlischt
jeglicher Gewährleistungs- oder Garantieanspruch.
Nach dem Auspacken ist das Gerät unverzüglich auf eventuelle mechanische Be-
schädigungen zu untersuchen. Wenn ein Transportschaden vorliegt, ist unverzüg-
lich der Lieferant davon in Kenntnis zu setzen.
Das Gerät darf nur als ortsfeste Installation betrieben werden, das heißt nur in
montiertem Zustand und nach Abschluss aller Installations- und Inbetriebnahme-
arbeiten und nur im dafür vorgesehenen Umfeld.
Für Änderungen der Normen und Standards nach Erscheinen der Bedienungsan-
leitung ist Elsner Elektronik nicht haftbar.
2.2. Montageort
Die Sensoren Vari KNX können im Außenbereich oder im Gebäude montiert
werden.
Bei Vari KNX TH-D und Vari KNX TH ist die Betauung des Geräts zu vermeiden.
Für kritische Anwendung, bei denen Kondensatbildung zu erwarten ist, fragen Sie
bitte bei Elsner Elektronik nach Sonderlösungen.
Abb. 1
90°
Das Gerät muss an einer senkrechten
Wand (bzw. einem Mast) angebracht
Wand
werden.
oder
Mast
Abb. 2
Das Gerät muss in der Querrichtung
horizontal (waagerecht) montiert sein.
Horizontale
Die Temperaturmessung kann durch äußere Einflüsse verfälscht werden, z. B.
durch Erwärmung oder Abkühlung des Baukörpers, an dem der Sensor montiert
ist (Sonneneinstrahlung, Heizungs- oder Kaltwasserrohre). Temperaturabwei-
chungen durch solche Störquellen müssen in der ETS korrigiert werden, um die
angegebene Genauigkeit des Sensors zu erreichen (Temperatur-Offset).
2.3. Aufbau des Geräts
Abb. 3
1 Semitransparente Haube.
Bei Vari KNX TH-D: darun-
ter Drucksensor
1 2 Position der Signal-LED
(unter der Haube). LED
wird über zwei Objekte frei
angesteuert
2
3 Position der Programmier-
LED (unter der Haube)
3
4 Gehäuseunterteil
5 Temperatur- und Feuchtig-
7
keitssensor bei
4
Vari KNX TH-D und
5 Vari KNX TH.
Temperatursensor bei
Vari KNX T
6 Programmier-Taster an der
6
Gehäuseunterseite ver-
senkt, siehe Gerät adressie-
ren
7 Wand-/Masthalterung
2.4. Montage des Geräts
ACHTUNG!
Schon wenige Tropfen Wasser können die Elektronik des Geräts
beschädigen.
• Öffnen Sie das Gerät nicht, wenn Wasser (z. B. Regen) eindringen
kann.
2.4.1. Montagevorbereitung
Abb. 4
Haube und Gehäuseunterteil sind auf-
einander gesteckt. Ziehen Sie die bei-
den Teile gerade auseinander.
1
DBEEA6080
