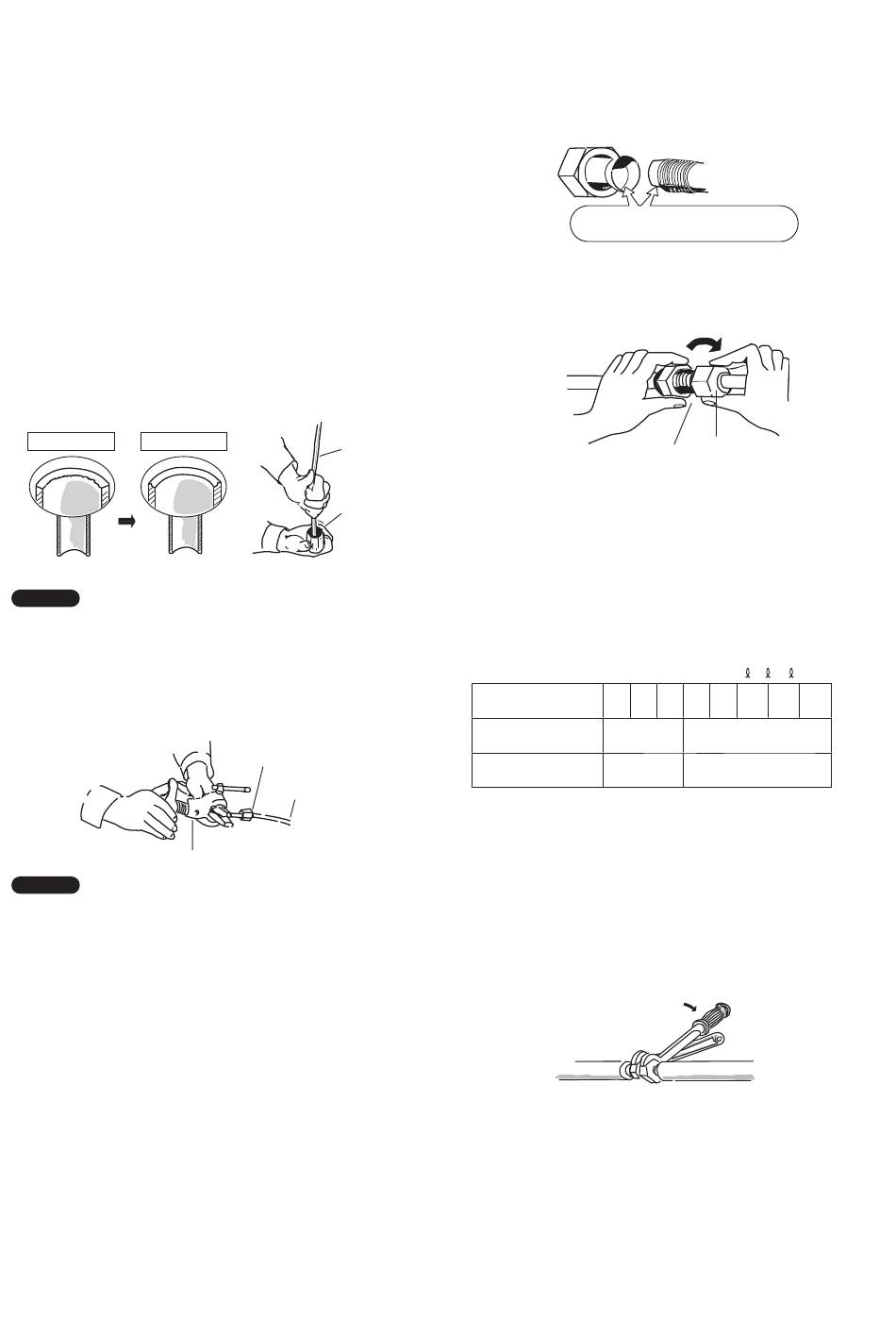

5. COME PREPARARE I TUBI

5-1. Collegamento delle tubazioni del refrigerante

Uso del metodo della svasatura
Molti dei sistemi convenzionali di condizionamento dell'aria a
due unità separate impiegano il metodo della svasatura per i
collegamenti delle tubazioni di refrigerante tra l'unità interna
e quella esterna. Con questo metodo, i tubi in rame vengono
svasati alle estremità e collegati con dadi svasati.
Procedura di svasatura con lo svasatore
(1) Tagliare il tubo in rame alla lunghezza desiderata con una
tagliatubi. È consigliabile tagliare da 30 a 50 cm in più
rispetto alla lunghezza stimata del tubo.
(2) Rimuovere le bave alla fine del tubo di rame svasato con
un alesatore o un attrezzo simile. Questa precauzione
è importante e deve essere osservata con la massima
attenzione per assicurare una buona svasatura. Assicurarsi
di impedire l'ingresso di contaminanti (umidità, sporco,
trucioli di metallo ecc.) nei tubi.
Rimozione delle bavature
Prima Dopo
NOTA
Durante l'alesatura, tenere l'estremità del tubo rivolta verso il
basso e assicurarsi che i trucioli di rame non cadano nel tubo.
(3) Rimuovere il dado svasato dall'unità e non mancare di
montarlo sul tubo di rame.
(4) Svasare l'estremità del tubo di rame con l'utensile
apposito.
Svasatore
NOTA
Una buona svasatura ha le seguenti caratteristiche:
● la superficie interna è lucida e liscia
● il bordo è liscio
● i lati della svasatura sono di lunghezza uniforme
Tubazione
in rame
Alesatore
Dado svasato
Tubo di rame
Avvertenza prima di collegare defi nitivamente i tubi
(1) Applicare un tappo di tenuta o del nastro
impermeabilizzante per evitare l'ingresso di acqua o
polvere nei tubi non ancora posati.
(2) Prima di collegare i tubi, applicare lubrificante refrigerante
(olio a base di etere) all'interno dei dadi svasati. Questo
accorgimento contribuisce a ridurre le fughe di gas.
(3) Per un collegamento corretto, allineare il tubo di raccordo e
quello svasato diritti uno rispetto all'altro e quindi avvitare
bene il dado svasato in modo da ottenere un'adesione
perfetta
● Sul luogo dell'installazione regolare opportunamente con un
piegatubi la forma del tubo del liquido e collegarlo quindi alla
valvola sul lato del tubo del liquido mediante svasatura.
5-2. Collegamento delle tubazioni fra le unità
interne ed esterne
(1) Collegare saldamente le tubazioni del refrigerante sul lato
delle unità interne che sporgono dal muro a quelle delle
unità esterne.
Collegamento dei tubi all'unità interna (
Tipo di unità
interna
Tubazione del gas
(mm)
Tubi del liquido
(mm)
(2) Per serrare i dadi svasati, applicare la coppia di serraggio
specificata.
●
Quando si rimuovono i dadi svasati dai collegamenti dei
tubi oppure quando li si serra dopo aver collegato i tubi,
assicurarsi di usare una chiave dinamometrica e una chiave
fissa.
Se i dadi flangiati sono stretti troppo, la svasatura potrebbe
danneggiarsi, causare perdite di refrigerante e quindi
incidenti o asfissia degli occupanti della stanza.
Chiave dinamometrica
Unità interna
130
Applicare lubrificante per
refrigerazione.
Dado svasato
Raccordo
, ...
1 2
36 45 50 60 71 100 125 140
ø 12,7 ø 15,88
ø 6,35 ø 9,52
Chiave fissa
Unità esterna
)
