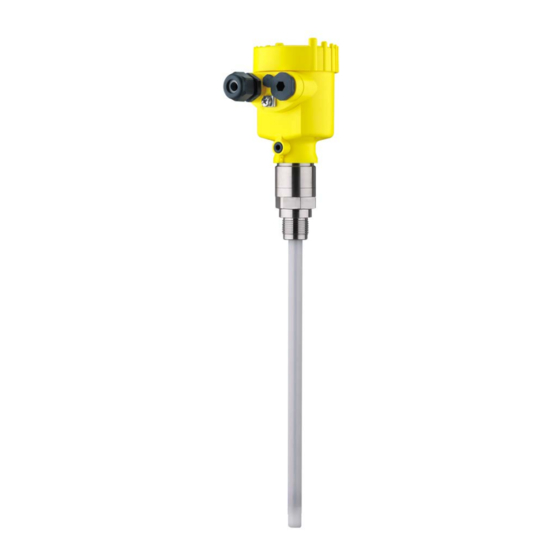

VEGA VEGACAP 63 Betriebsanleitung
Kapazitive stabmesssonde zur
grenzstanderfassung
kontaktloser schalter
Vorschau ausblenden
Andere Handbücher für VEGACAP 63:
- Betriebsanleitung (40 Seiten) ,
- Anleitung (20 Seiten) ,
- Bedienungsanleitung (68 Seiten)
Verwandte Anleitungen für VEGA VEGACAP 63
Inhaltszusammenfassung für VEGA VEGACAP 63
- Seite 1 Betriebsanleitung Kapazitive Stabmesssonde zur Grenzstanderfassung VEGACAP 63 Kontaktloser Schalter Document ID: 30009...
-
Seite 2: Inhaltsverzeichnis
Störungen beseitigen ..................... 25 Austausch des Elektronikeinsatzes ................27 Vorgehen im Reparaturfall ....................28 Ausbauen Ausbauschritte ....................... 29 Entsorgen ........................29 Anhang Technische Daten ......................30 Maße ..........................33 Gewerbliche Schutzrechte ..................... 35 Warenzeichen ........................ 35 VEGACAP 63 • Kontaktloser Schalter... - Seite 3 Lieferumfang. Diese finden Sie in Kapitel "Produktbeschreibung". Anleitungen für Zubehör und Ersatzteile Tipp: Für den sicheren Einsatz und Betrieb Ihres VEGACAP 63 bieten wir Zubehör und Ersatzteile an. Die zugehörigen Dokumentationen sind: • 30174 - Elektronikeinsatz VEGACAP Serie 60 •...
-
Seite 4: Zu Diesem Dokument
Der vorangestellte Punkt kennzeichnet eine Liste ohne zwingende Reihenfolge. → Handlungsschritt Dieser Pfeil kennzeichnet einen einzelnen Handlungsschritt. Handlungsfolge Vorangestellte Zahlen kennzeichnen aufeinander folgende Hand- lungsschritte. Batterieentsorgung Dieses Symbol kennzeichnet besondere Hinweise zur Entsorgung von Batterien und Akkus. VEGACAP 63 • Kontaktloser Schalter... -
Seite 5: Zu Ihrer Sicherheit
Bei Arbeiten am und mit dem Gerät ist immer die erforderliche per- sönliche Schutzausrüstung zu tragen. Bestimmungsgemäße Verwendung Der VEGACAP 63 ist ein Sensor zur Grenzstanderfassung. Detaillierte Angaben zum Anwendungsbereich finden Sie in Kapitel "Produktbeschreibung". Die Betriebssicherheit des Gerätes ist nur bei bestimmungsgemäßer Verwendung entsprechend den Angaben in der Betriebsanleitung sowie in den evtl. -
Seite 6: Sicherheitskennzeichen Am Gerät
Das Umweltmanagementsystem ist nach DIN EN ISO 14001 zertifiziert. Helfen Sie uns, diesen Anforderungen zu entsprechen und beachten Sie die Umwelthinweise in dieser Betriebsanleitung: • Kapitel "Verpackung, Transport und Lagerung" • Kapitel "Entsorgen" VEGACAP 63 • Kontaktloser Schalter... -
Seite 7: Produktbeschreibung 3.1 Aufbau
– Safety Manual "Funktionale Sicherheit (SIL)" (optional) – Zusatzanleitung "Steckverbinder für Grenzstandsensoren" (optional) – Ex-spezifischen "Sicherheitshinweisen" (bei Ex-Ausführungen) – Ggf. weiteren Bescheinigungen Komponenten Der VEGACAP 63 besteht aus den Komponenten: • Prozessanschluss mit Messsonde • Gehäuse mit Elektronik • Gehäusedeckel Abb. -
Seite 8: Arbeitsweise
Zusätzlich zum Typschild außen am Gerät finden Sie die Seriennummer auch im Inneren des Gerätes. Arbeitsweise Anwendungsbereich Der VEGACAP 63 ist ein universell einsetzbarer Grenzstandsensor zur Messung in nicht abrasiven Flüssigkeiten und Schüttgütern. Die Stabmesssonde ist vollisoliert und der bewährte mechanische Aufbau bietet eine hohe Funktionssicherheit. -
Seite 9: Bedienung
Die Kapazitätsänderung wird vom Elektronikeinsatz in einen Schalt- befehl umgewandelt. Spannungsversorgung Der VEGACAP 63 ist ein Kompaktgerät, d. h. er kann ohne externe Auswertung betrieben werden. Die integrierte Elektronik wertet das Füllstandsignal aus und stellt ein Schaltsignal zur Verfügung. Mit diesem Schaltsignal können Sie ein nachgeschaltetes Gerät direkt... -
Seite 10: Zubehör Und Ersatzteile
Weitere Informationen finden Sie in der Zusatzanleitung "Flansche nach DIN-EN-ASME-JIS". Abschirmrohradapter Es gibt unterschiedliche Gründe für den Einsatz eines Abschirmrohr- adapters. Kondensatbildung Bei starker Kondensatbildung kann das ablaufende Kondenswasser eine Veränderung der Messgenauigkeit verursachen. Die geeignete VEGACAP 63 • Kontaktloser Schalter... - Seite 11 Teil der Messsonde inaktiv und damit unempfindlich gegen die Einflüsse der Ablagerungen und des Stutzens. Damit schließt der Abschirmrohradapter wechselnde Einflüsse durch Medium aus und sorgt für stabile Messverhältnisse. Die geeignete Ausführung ist die Kapazitive Abschirmung, vakuumdicht. VEGACAP 63 • Kontaktloser Schalter...
-
Seite 12: Montieren 4.1 Allgemeine Hinweise
Stellen Sie zur Erhaltung der Geräteschutzart sicher, dass der Ge- häusedeckel im Betrieb geschlossen und ggfs. gesichert ist. Stellen Sie sicher, dass der im Kapitel "Technische Daten" angegebe- ne Verschmutzungsgrad zu den vorhandenen Umgebungsbedingun- gen passt. VEGACAP 63 • Kontaktloser Schalter... - Seite 13 4 Montieren Abb. 4: Maßnahmen gegen das Eindringen von Feuchtigkeit Halten Sie den VEGACAP 63 nicht an der Elektrode. Insbesondere Transport bei schweren Flanschausführungen oder langen Stabausführungen kann der Sensor durch das Gerätegewicht beschädigt werden. Druck/Vakuum Bei Über- oder Unterdruck im Behälter müssen Sie den Prozessan- schluss abdichten.
-
Seite 14: Montagehinweise
Grenzschalter starken seitlichen Kräften ausgesetzt ist. Wählen Sie aus diesem Grund die Elektrode des VEGACAP 63 nicht zu lang, sondern prüfen Sie, ob statt dessen nicht ein kurzer Grenz- schalter seitlich in horizontaler Lage montiert werden kann. - Seite 15 Flanschen zum Befestigen der Flanschschrauben zusätzlich Teller- federn verwenden. Ziehen Sie die Schrauben gleichmäßig mit dem in den technischen Daten angegebenen Drehmoment an. Je nach Prozess- und Umgebungsbedingungen kann dieser Wert abweichen. Prüfen Sie im Einzelfall gelegentlich die Dichtigkeit vor Ort. VEGACAP 63 • Kontaktloser Schalter...
-
Seite 16: An Die Spannungsversorgung Anschließen
Sie eine geeignete Kabelverschraubung. Anschlussschritte Bei Ex-Geräten darf der Gehäusedeckel nur dann geöffnet werden, wenn keine explosionsfähige Atmosphäre vorhanden ist. Gehen Sie wie folgt vor: 1. Gehäusedeckel abschrauben 2. Überwurfmutter der Kabelverschraubung lösen und Verschluss- stopfen herausnehmen VEGACAP 63 • Kontaktloser Schalter... -
Seite 17: Anschlussplan Einkammergehäuse
10. Eventuell neuen Abgleich durchführen 11. Gehäusedeckel verschrauben Der elektrische Anschluss ist somit fertig gestellt. Abb. 7: Anschlussschritte 5 und 6 Anschlussplan Einkammergehäuse Gehäuseübersicht Abb. 8: Werkstoffvarianten Einkammergehäuse Kunststoff (nicht bei Staub-Ex) Aluminium Edelstahl Filterelement für Luftdruckausgleich VEGACAP 63 • Kontaktloser Schalter... - Seite 18 DIL-Schalter zur Betriebsartenumschaltung Erdungsklemme Anschlussklemmen Kontrollleuchte Anschlussplan Wir empfehlen den VEGACAP 63 so anzuschließen, dass der Schalt- stromkreis bei Grenzstandmeldung, Leitungsbruch oder Störung geöffnet ist (sicherer Zustand). Der kontaktlose Schalter ist immer im Ruhezustand dargestellt. Warnung: Das Gerät darf nicht ohne zwischengeschaltete Last betrieben werden, da der Elektronikeinsatz bei direktem Anschluss an das Netz zerstört wird.
- Seite 19 5 An die Spannungsversorgung anschließen Abb. 10: Anschlussplan Spannungsversorgung VEGACAP 63 • Kontaktloser Schalter...
-
Seite 20: In Betrieb Nehmen
DIL-Schalter zur Betriebsartenumschaltung - min./max. • Kontrollleuchte Hinweis: Stellen Sie generell vor der Inbetriebnahme des VEGACAP 63 mit dem Betriebsartenschalter (3) die Betriebsart ein. Wenn Sie den Betriebsartenschalter (3) nachträglich umschalten, ändert sich der Schaltausgang. Das heißt, nachgeschaltete Geräte werden evtl. - Seite 21 Hinweis: Drehen Sie den Gehäusedeckel bis zum Gewindeanschlag zu, damit sich das Schauglas über der Kontrollleuchte (LED) befindet. Zur Einstellung des VEGACAP 63 drehen Sie zunächst den Gehäu- sedeckel ab. Mit dem Potentiometer können Sie den Schaltpunkt an das Schüttgut Schaltpunktanpassung anpassen.
- Seite 22 Leerschaltpunkt und 10. Senkrecht montierte Elektroden Betriebsart max. (Maxi- 1. Betriebsartenschalter (3) auf Betriebsart max. stellen. malstanderfassung) 2. Messbereichsauswahlschalter (2) auf Bereich 1 stellen. 3. Behälter bis zur gewünschten Füllhöhe befüllen. 4. Potentiometer (1) auf 10 drehen. VEGACAP 63 • Kontaktloser Schalter...
-
Seite 23: Funktionstabelle
Die folgende Tabelle gibt eine Übersicht über die Schaltzustände in Abhängigkeit von der eingestellten Betriebsart und dem Füllstand. Füllstand Schaltzustand Kontrollleuchte Betriebsart max. Überlaufschutz Schalter geschlossen Grün Betriebsart max. Überlaufschutz Schalter offen Betriebsart min. Trockenlaufschutz Schalter geschlossen Grün Betriebsart min. Trockenlaufschutz Schalter offen VEGACAP 63 • Kontaktloser Schalter... - Seite 24 6 In Betrieb nehmen Füllstand Schaltzustand Kontrollleuchte Ausfall der Spannungsver- beliebig sorgung (Betriebsart min./max.) Schalter offen Störung beliebig Schalter offen blinkt rot VEGACAP 63 • Kontaktloser Schalter...
-
Seite 25: Instandhalten Und Störungen Beseitigen
24 Stunden Service- Sollten diese Maßnahmen dennoch zu keinem Ergebnis führen, Hotline rufen Sie in dringenden Fällen die VEGA Service-Hotline an unter Tel. +49 1805 858550. Die Hotline steht Ihnen auch außerhalb der üblichen Geschäftszeiten an 7 Tagen in der Woche rund um die Uhr zur Verfügung. Da wir die- sen Service weltweit anbieten, erfolgt die Unterstützung in englischer... -
Seite 26: Schaltsignal Überprüfen
Steckeranschlüssen prüfen. Zwischen keinem der Anschlüsse darf eine Verbindung bestehen (hochohmig). Falls dennoch eine Verbindung besteht, Gerät austau- schen bzw. zur Reparatur einsenden. Abb. 28: Widerstand innerhalb der Messsonde prüfen Abschirmung Messsonde Erdpotenzial VEGACAP 63 • Kontaktloser Schalter... -
Seite 27: Austausch Des Elektronikeinsatzes
Achten Sie darauf, dass das Gehäuse während des Elektroniktau- sches nicht verdreht wird. Der Stecker kann dadurch in einer anderen Stellung stehen. 9. Elektronikeinsatz vorsichtig einstecken. Darauf achten, dass der Stecker in korrekter Position steht. VEGACAP 63 • Kontaktloser Schalter... -
Seite 28: Vorgehen Im Reparaturfall
Der Elektroniktausch ist somit abgeschlossen. Vorgehen im Reparaturfall Ein Geräterücksendeblatt sowie detallierte Informationen zur Vorge- hensweise finden Sie im Downloadbereich auf www.vega.com. Sie helfen uns damit, die Reparatur schnell und ohne Rückfragen durchzuführen. Sollte eine Reparatur erforderlich sein, gehen Sie folgendermaßen vor: •... -
Seite 29: Ausbauen 8.1 Ausbauschritte
Mensch und Umwelt und ermöglicht eine Wiederverwendung von wertvollen Rohstoffen. Werkstoffe: siehe Kapitel "Technische Daten" Sollten Sie keine Möglichkeit haben, das Altgerät fachgerecht zu ent- sorgen, so sprechen Sie mit uns über Rücknahme und Entsorgung. VEGACAP 63 • Kontaktloser Schalter... -
Seite 30: Anhang 9.1 Technische Daten
0,1 … 6 m (0.328 … 19.69 ft) Flansche Ʋ Prozessanschluss: Flansche - PTFE- 0,15 … 6 m (0.492 … 19.69 ft) plattiert Max. seitliche Belastung 10 Nm (7.4 lbf ft) Anzugsmoment der Flanschschrauben 60 Nm (44.25 lbf ft) (min.) VEGACAP 63 • Kontaktloser Schalter... - Seite 31 Ʋ Flanschausführung ≥ 3"/DN 80, -0,4 … 64 bar/-40 … 6400 kPa (-5.8 … 928 psig), ab- plattiert hängig vom Prozessanschluss Prozesstemperatur VEGACAP 63 aus 316L Ʋ Isolierung PE -40 … +80 °C (-40 … +176 °F) Ʋ Isolierung PTFE -50 …...
- Seite 32 Prozesstemperatur (Gewinde- bzw. -50 … +200 °C (-58 … +392 °F) Flanschtemperatur) mit Temperaturzwi- schenstück (optional bei PTFE) Prozesstemperatur VEGACAP 63 aus St C22.8 Ʋ Isolierung PE -20 … +80 °C (-4 … +176 °F) Ʋ Isolierung PTFE -20 … +150 °C (-4 … +302 °F) 80°C...
-
Seite 33: Maße
Geräte mit Zulassungen können je nach Ausführung abweichende technische Daten haben. Bei diesen Geräten sind deshalb die zugehörigen Zulassungsdokumente zu beachten. Diese sind im Gerätelieferumfang enthalten oder können auf www.vega.com "Gerätesuche (Seriennummer)" sowie über den allgemeinen Downloadbereich heruntergeladen werden. Maße VEGACAP 63, Gehäuse... - Seite 34 9 Anhang G¾, G 1, G 1½ ø 16mm (0.63") Abb. 33: VEGACAP 63, Gewindeausführung G1 (ISO 228 T1) Sensorlänge, siehe Kapitel "Technische Daten" ø 40 mm (1.58") Abb. 34: Temperaturzwischenstück VEGACAP 63 • Kontaktloser Schalter...
-
Seite 35: Gewerbliche Schutzrechte
Les lignes de produits VEGA sont globalement protégées par des droits de propriété intellectuel- le. Pour plus d'informations, on pourra se référer au site www.vega.com. VEGA lineas de productos están protegidas por los derechos en el campo de la propiedad indus- trial. Para mayor información revise la pagina web www.vega.com. - Seite 36 Die Angaben über Lieferumfang, Anwendung, Einsatz und Betriebsbedingungen der Sensoren und Auswertsysteme entsprechen den zum Zeitpunkt der Drucklegung vorhandenen Kenntnissen. Änderungen vorbehalten © VEGA Grieshaber KG, Schiltach/Germany 2017 VEGA Grieshaber KG Telefon +49 7836 50-0 Am Hohenstein 113 Fax +49 7836 50-201 77761 Schiltach E-Mail: info.de@vega.com...
