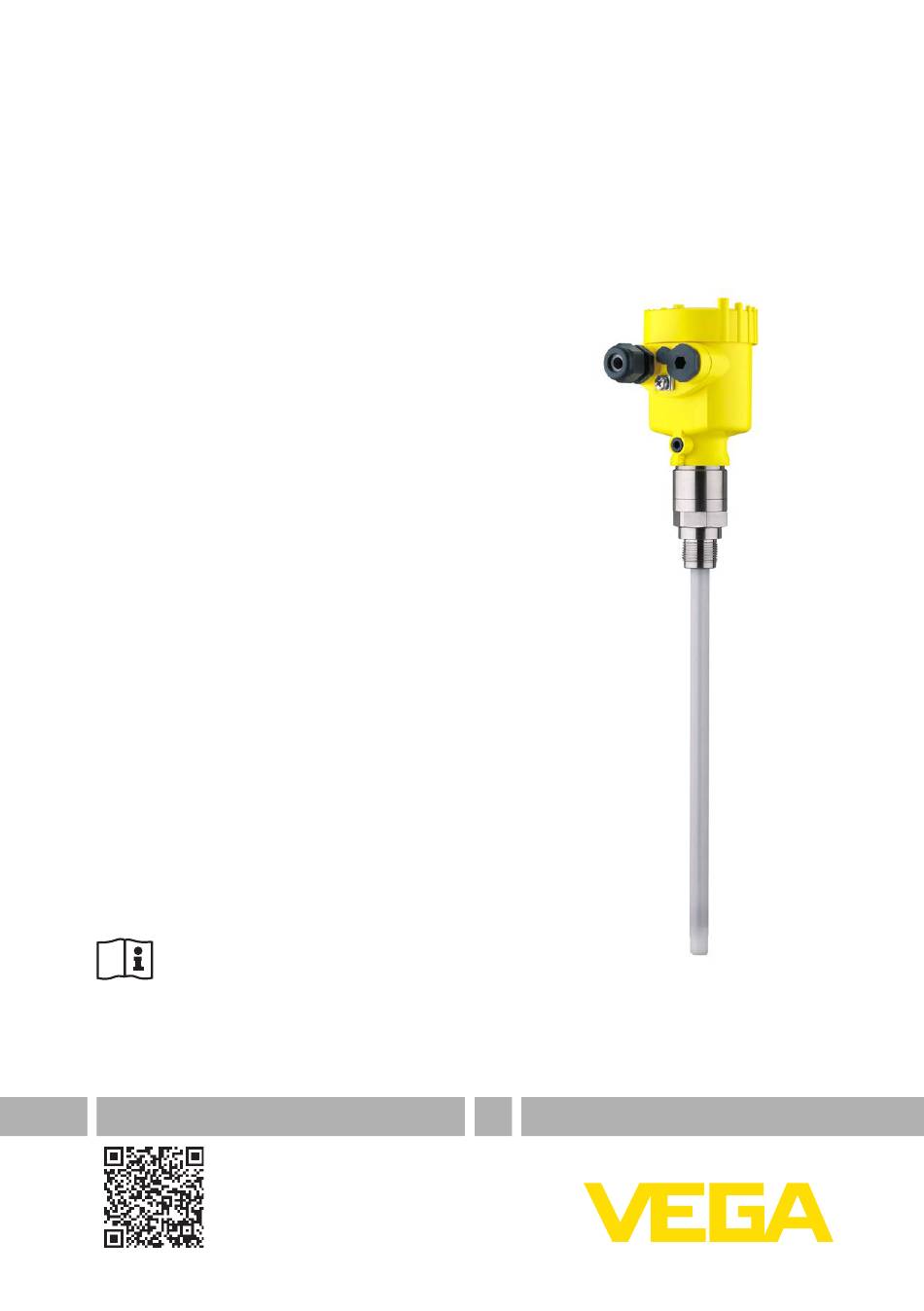

- Seite 1 Betriebsanleitung Kapazitive Stabmesssonde zur Grenzstanderfassung VEGACAP 63 Zweileiter Document ID: 30011...
-
Seite 2: Inhaltsverzeichnis
Austausch des Elektronikeinsatzes ................24 Vorgehen im Reparaturfall ....................25 Ausbauen ..........................26 Ausbauschritte ....................... 26 Entsorgen ........................26 Anhang ............................ 27 Technische Daten ......................27 Maße ..........................31 Gewerbliche Schutzrechte ..................... 34 Warenzeichen ........................ 34 Redaktionsstand: 2023-04-26 VEGACAP 63 • Zweileiter... -
Seite 3: Zu Diesem Dokument
Verwendete Symbolik Document ID Dieses Symbol auf der Titelseite dieser Anleitung weist auf die Do- cument ID hin. Durch Eingabe der Document ID auf www.vega.com kommen Sie zum Dokumenten-Download. Information, Hinweis, Tipp: Dieses Symbol kennzeichnet hilfreiche Zusatzinformationen und Tipps für erfolgreiches Arbeiten. -
Seite 4: Zu Ihrer Sicherheit
Bei Arbeiten am und mit dem Gerät ist immer die erforderliche per- sönliche Schutzausrüstung zu tragen. Bestimmungsgemäße Verwendung Der VEGACAP 63 ist ein Sensor zur Grenzstanderfassung. Detaillierte Angaben zum Anwendungsbereich finden Sie in Kapitel "Produktbeschreibung". Die Betriebssicherheit des Gerätes ist nur bei bestimmungsgemäßer Verwendung entsprechend den Angaben in der Betriebsanleitung sowie in den evtl. -
Seite 5: Konformität
Das Umweltmanagementsystem ist nach DIN EN ISO 14001 zertifiziert. Helfen Sie uns, diesen Anforderungen zu entsprechen und beachten Sie die Umwelthinweise in dieser Betriebsanleitung: • Kapitel "Verpackung, Transport und Lagerung" • Kapitel "Entsorgen" VEGACAP 63 • Zweileiter... -
Seite 6: Produktbeschreibung

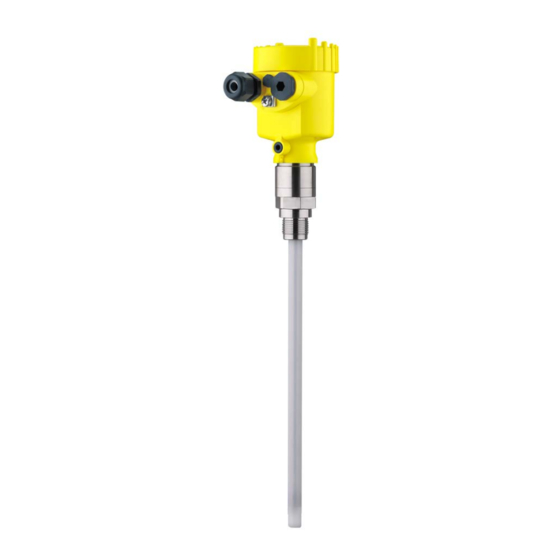

• Hardware ab 1.0.0 • Software ab 1.3.0 • Nur für Geräteausführungen ohne SIL-Qualifikation Komponenten Der VEGACAP 63 besteht aus den Komponenten: • Prozessanschluss mit Messsonde • Gehäuse mit Elektronik • Gehäusedeckel Abb. 1: VEGACAP 63, Stabausführung mit Kunststoffgehäuse Gehäusedeckel... - Seite 7 Betriebsanleitung und Kurz-Betriebsanleitung zum Zeitpunkt der Auslieferung (PDF) • Prüfzertifikat (PDF) - optional Gehen Sie auf "www.vega.com" und geben Sie im Suchfeld die Seri- ennummer Ihres Gerätes ein. Alternativ finden Sie die Daten über Ihr Smartphone: • VEGA Tools-App aus dem "Apple App Store" oder dem "Google Play Store"...
-
Seite 8: Arbeitsweise
Kondensators bei steigender Bedeckung der Elektrode zu. Die Kapazitätsänderung wird vom Elektronikeinsatz in einen Schalt- befehl umgewandelt. Spannungsversorgung Der VEGACAP 63 mit der Zweileiterelektronik kann, je nach Ihren Anforderungen, an verschiedene Steuergeräte angeschlossen wer- den. Die passenden Steuergeräte finden Sie in Kapitel "Technische Daten". -
Seite 9: Verpackung, Transport Und Lagerung
Flansche Gewindeflansche stehen in verschiedenen Ausführungen nach folgenden Standards zur Verfügung: DIN 2501, EN 1092-1, BS 10, ASME B 16.5, JIS B 2210-1984, GOST 12821-80. Abschirmrohradapter Es gibt unterschiedliche Gründe für den Einsatz eines Abschirmrohr- adapters. VEGACAP 63 • Zweileiter... - Seite 10 Teil der Messsonde inaktiv und damit unempfindlich gegen die Einflüsse der Ablagerungen und des Stutzens. Damit schließt der Abschirmrohradapter wechselnde Einflüsse durch Medium aus und sorgt für stabile Messverhältnisse. Die geeignete Ausführung ist die Kapazitive Abschirmung, vakuumdicht. VEGACAP 63 • Zweileiter...
-
Seite 11: Montieren
B. je nach Geräteausführung an der Drehmechanik des Gehäuses verursachen. Handhabung Bei Gewindeausführungen darf das Gehäuse nicht zum Einschrau- ben verwendet werden! Das Festziehen kann Schäden an der Dreh- mechanik des Gehäuses verursachen. Verwenden Sie zum Einschrauben den dafür vorgesehenen Sechs- kant. VEGACAP 63 • Zweileiter... - Seite 12 Betrieb geschlossen und ggfs. gesichert ist. Abb. 4: Maßnahmen gegen das Eindringen von Feuchtigkeit Transport Halten Sie den VEGACAP 63 nicht an der Elektrode. Insbesondere bei schweren Flanschausführungen oder langen Stabausführungen kann der Sensor durch das Gerätegewicht beschädigt werden.
-
Seite 13: Montagehinweise
Grenzschalter starken seitlichen Kräften ausgesetzt ist. Wählen Sie aus diesem Grund die Elektrode des VEGACAP 63 nicht zu lang, sondern prüfen Sie, ob statt dessen nicht ein kurzer Grenz- schalter seitlich in horizontaler Lage montiert werden kann. - Seite 14 VEGACAP 63 waagerecht einbauen. Wenn sich der Schaltpunkt jedoch in einer Toleranz von einigen Zentimetern bewegen darf, empfehlen wir, den VEGACAP 63 ca. 20° schräg nach unten geneigt einzubauen, damit sich keine Ablagerungen bilden können. Bauen Sie die Stabmesssonden so ein, dass die Messsonde mög- lichst frei in den Behälter ragt.
- Seite 15 Flanschen zum Befestigen der Flanschschrauben zusätzlich Teller- federn verwenden. Ziehen Sie die Schrauben gleichmäßig mit dem in den technischen Daten angegebenen Drehmoment an. Je nach Prozess- und Umgebungsbedingungen kann dieser Wert abweichen. Prüfen Sie im Einzelfall gelegentlich die Dichtigkeit vor Ort. VEGACAP 63 • Zweileiter...
-
Seite 16: An Die Spannungsversorgung Anschließen
Schließen Sie die Betriebsspannung gemäß den nachfolgenden Anschlussbildern an. Beachten Sie dazu die allgemeinen Installati- onsvorschriften. Verbinden Sie den VEGACAP 63 grundsätzlich mit der Behältererde (PA) bzw. bei Kunststoffbehältern mit dem nächstge- legenen Erdpotenzial. Seitlich am Gerätegehäuse befindet sich dazu eine Erdungsklemme zwischen den Kabelverschraubungen. -
Seite 17: Anschlussplan - Einkammergehäuse
11. Gehäusedeckel verschrauben Der elektrische Anschluss ist somit fertig gestellt. Anschlussplan - Einkammergehäuse Gehäuseübersicht Abb. 8: Werkstoffvarianten - Einkammergehäuse Kunststoff (nicht bei Staub-Ex) Aluminium Edelstahl Filterelement für Luftdruckausgleich bzw. Blindstopfen bei Ausführung IP66/ IP68, 1 bar VEGACAP 63 • Zweileiter... - Seite 18 Sie in Kapitel "Technische Daten", "Ex-technische Daten" finden Sie im mitgelieferten "Sicherheitshinweis". Das Schaltungsbeispiel gilt für alle einsetzbaren Steuergeräte. Beachten Sie die Betriebsanleitung des Steuergerätes. Geeignete Steuergeräte finden Sie in Kapitel "Technische Daten". Abb. 10: Anschlussplan Spannungsversorgung VEGACAP 63 • Zweileiter...
-
Seite 19: Anschlussplan - Ausführung Ip66/Ip68, 1 Bar
Nach dem Anschluss an die Spannungsversorgung bzw. nach Span- nungswiederkehr durchläuft das Gerät eine bestimmte Einschaltrou- tine. Durch das Absenken des Stromwertes beim Einschalten kann das Gerät kurzfristig ein Ausfallsignal ausgeben. I/mA 20,5 < 2,3 Abb. 12: Anlaufverhalten Messwert VEGACAP 63 • Zweileiter... -
Seite 20: In Betrieb Nehmen
DIL-Schalter zur Messbereichsauswahl • Kontrollleuchte Hinweis: Stellen Sie generell vor der Inbetriebnahme des VEGACAP 63 mit dem Betriebsartenschalter des Auswertgeräts die Betriebsart ein. Wenn Sie den Betriebsartenschalter nachträglich umschalten, ändert sich der Schaltausgang. Das heißt, nachgeschaltete Geräte werden evtl. betätigt. - Seite 21 3. Drücken Sie den Messbereichsauswahlschalter (1) und halten Sie ihn so lange gedrückt, bis die Kontrollleuchte (2) grün blinkt. 4. Führen Sie danach den Abgleich durch. Den detaillierten Abgleich des VEGACAP 63 finden Sie in der Be- triebsanleitung des "Steuergerätes". VEGACAP 63 • Zweileiter...
-
Seite 22: Diagnose Und Service
24 Stunden Service- Sollten diese Maßnahmen dennoch zu keinem Ergebnis führen, Hotline rufen Sie in dringenden Fällen die VEGA Service-Hotline an unter Tel. +49 1805 858550. Die Hotline steht Ihnen auch außerhalb der üblichen Geschäftszeiten an 7 Tagen in der Woche rund um die Uhr zur Verfügung. -
Seite 23: Schaltsignal Überprüfen
Messsonde prüfen schen den Steckeranschlüssen prüfen. Zwischen keinem der Anschlüsse darf eine Verbindung bestehen (hochohmig). Falls dennoch eine Verbindung besteht, Gerät austau- schen bzw. zur Reparatur einsenden. Abb. 15: Widerstand innerhalb der Messsonde prüfen Abschirmung Messsonde Erdpotenzial VEGACAP 63 • Zweileiter... -
Seite 24: Austausch Des Elektronikeinsatzes
Information: Achten Sie darauf, dass das Gehäuse während des Elektroniktau- sches nicht verdreht wird. Der Stecker kann dadurch in einer anderen Stellung stehen. 9. Elektronikeinsatz vorsichtig einstecken. Darauf achten, dass der Stecker in korrekter Position steht. VEGACAP 63 • Zweileiter... -
Seite 25: Vorgehen Im Reparaturfall
Das Gerät reinigen und bruchsicher verpacken • Das ausgefüllte Formular und eventuell ein Sicherheitsdatenblatt außen auf der Verpackung anbringen • Adresse für Rücksendung bei der für Sie zuständigen Vertretung erfragen. Sie finden diese auf unserer Homepage. VEGACAP 63 • Zweileiter... -
Seite 26: Ausbauen
Sollten personenbezogene Daten auf dem zu entsorgenden Altgerät gespeichert sein, löschen Sie diese vor der Entsorgung. Sollten Sie keine Möglichkeit haben, das Altgerät fachgerecht zu ent- sorgen, so sprechen Sie mit uns über Rücknahme und Entsorgung. VEGACAP 63 • Zweileiter... -
Seite 27: Anhang
(ASME B1.20.1) Ʋ Flansche DIN ab DN 20, ASME ab 1" Gewicht Ʋ Gerätegewicht (je nach Prozessan- 0,8 … 4 kg (0.18 … 8.82 lbs) schluss) Ʋ Stabgewicht: ø 16 mm (0.63 in) 1100 g/m (12 oz/ft) VEGACAP 63 • Zweileiter... - Seite 28 < 3 % des eingestellten Messbereichs elektromagnetische Felder im Rahmen der EN 61326 Einfluss der Umgebungstemperatur < 0,15 %/10 K des eingestellten Messbereichs Distanz vom Prozessanschluss bis zum eingestellten Schaltpunkt. Distanz vom Prozessanschluss bis zum eingestellten Schaltpunkt. VEGACAP 63 • Zweileiter...
- Seite 29 Prozesstemperatur (Gewinde- bzw. -50 … +200 °C (-58 … +392 °F) Flanschtemperatur) mit Temperaturzwi- schenstück (optional bei PTFE) Prozesstemperatur VEGACAP 63 aus St C22.8 Ʋ Isolierung PE -20 … +80 °C (-4 … +176 °F) Ʋ Isolierung PTFE -20 … +150 °C (-4 … +302 °F) 80°C...
- Seite 30 IP68 (1 bar) Type 6P Edelstahl (elektropoliert) IP66/IP68 (0,2 bar) Type 6P IP68 (1 bar) Type 6P Edelstahl (Feinguss) IP66/IP68 (0,2 bar) Type 6P IP68 (1 bar) Type 6P Einsatzhöhe über Meeresspiegel bis 5000 m (16404 ft) Schutzklasse VEGACAP 63 • Zweileiter...
-
Seite 31: Maße
Geräte mit Zulassungen können je nach Ausführung abweichende technische Daten haben. Bei diesen Geräten sind deshalb die zugehörigen Zulassungsdokumente zu beachten. Diese sind im Gerätelieferumfang enthalten oder können über Eingabe der Seriennummer Ihres Gerätes im Suchfeld auf www.vega.com sowie über den allgemeinen Downloadbereich heruntergeladen werden. Maße Die folgenden Maßzeichnungen stellen nur einen Ausschnitt der möglichen Ausführungen dar. - Seite 32 M20x1,5 M20x1,5 M20x1,5 Abb. 20: Gehäuseausführungen in Schutzart IP66/IP68 (1 bar) Edelstahl-Einkammer (Feinguss) Aluminium-Einkammer G¾, G 1, G 1½ ø 16mm (0.63") Abb. 21: VEGACAP 63, Gewindeausführung G1 (ISO 228 T1) Sensorlänge, siehe Kapitel "Technische Daten" VEGACAP 63 • Zweileiter...
- Seite 33 9 Anhang ø 40 mm (1.58") Abb. 22: Temperaturzwischenstück VEGACAP 63 • Zweileiter...
-
Seite 34: Gewerbliche Schutzrechte
Les lignes de produits VEGA sont globalement protégées par des droits de propriété intellectuel- le. Pour plus d'informations, on pourra se référer au site www.vega.com. VEGA lineas de productos están protegidas por los derechos en el campo de la propiedad indus- trial. Para mayor información revise la pagina web www.vega.com. - Seite 35 Notizen VEGACAP 63 • Zweileiter...
- Seite 36 Die Angaben über Lieferumfang, Anwendung, Einsatz und Betriebsbedingungen der Sensoren und Auswertsysteme entsprechen den zum Zeitpunkt der Drucklegung vorhandenen Kenntnissen. Änderungen vorbehalten © VEGA Grieshaber KG, Schiltach/Germany 2023 VEGA Grieshaber KG Am Hohenstein 113 Telefon +49 7836 50-0 77761 Schiltach E-Mail: info.de@vega.com...
