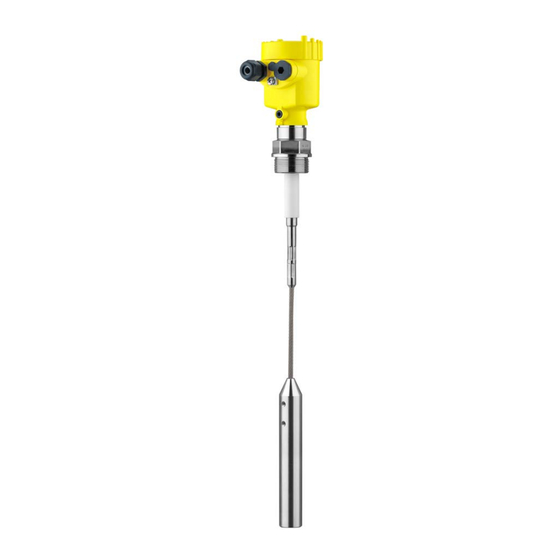

VEGA VEGACAP 65 Betriebsanleitung

Vorschau ausblenden Andere Handbücher für VEGACAP 65:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
Betriebsanleitung
Kapazitive Seilmesssonde zur
Grenzstanderfassung
VEGACAP 65
Zweileiter
Document ID: 30019

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für VEGA VEGACAP 65

Inhaltszusammenfassung für VEGA VEGACAP 65

  • Seite 1 Betriebsanleitung Kapazitive Seilmesssonde zur Grenzstanderfassung VEGACAP 65 Zweileiter Document ID: 30019...

  • Seite 2: Inhaltsverzeichnis

    Kürzen der Messsonde ....................27 Vorgehen im Reparaturfall ....................28 Ausbauen ..........................30 Ausbauschritte ....................... 30 Entsorgen ........................30 Anhang ............................ 31 Technische Daten ......................31 Maße ..........................35 Gewerbliche Schutzrechte ..................... 40 Warenzeichen ........................ 40 VEGACAP 65 • Zweileiter...
  • Seite 3 Inhaltsverzeichnis Redaktionsstand: 2020-03-03 VEGACAP 65 • Zweileiter...

  • Seite 4: Zu Diesem Dokument

    Verwendete Symbolik Document ID Dieses Symbol auf der Titelseite dieser Anleitung weist auf die Do- cument ID hin. Durch Eingabe der Document ID auf www.vega.com kommen Sie zum Dokumenten-Download. Information, Tipp, Hinweis Dieses Symbol kennzeichnet hilfreiche Zusatzinformationen.

  • Seite 5: Batterieentsorgung

    1 Zu diesem Dokument Batterieentsorgung Dieses Symbol kennzeichnet besondere Hinweise zur Entsorgung von Batterien und Akkus. VEGACAP 65 • Zweileiter...

  • Seite 6: Zu Ihrer Sicherheit

    Bei Arbeiten am und mit dem Gerät ist immer die erforderliche per- sönliche Schutzausrüstung zu tragen. Bestimmungsgemäße Verwendung Der VEGACAP 65 ist ein Sensor zur Grenzstanderfassung. Detaillierte Angaben zum Anwendungsbereich finden Sie in Kapitel "Produktbeschreibung". Die Betriebssicherheit des Gerätes ist nur bei bestimmungsgemäßer Verwendung entsprechend den Angaben in der Betriebsanleitung sowie in den evtl.

  • Seite 7: Sicherheitskennzeichen Am Gerät

    Das Umweltmanagementsystem ist nach DIN EN ISO 14001 zertifiziert. Helfen Sie uns, diesen Anforderungen zu entsprechen und beachten Sie die Umwelthinweise in dieser Betriebsanleitung: • Kapitel "Verpackung, Transport und Lagerung" • Kapitel "Entsorgen" VEGACAP 65 • Zweileiter...

  • Seite 8: Produktbeschreibung

    – Safety Manual "Funktionale Sicherheit (SIL)" (optional) – Zusatzanleitung "Steckverbinder für Grenzstandsensoren" (optional) – Ex-spezifischen "Sicherheitshinweisen" (bei Ex-Ausführungen) – Ggf. weiteren Bescheinigungen Komponenten Der VEGACAP 65 besteht aus den Komponenten: • Prozessanschluss mit Messsonde • Gehäuse mit Elektronik • Gehäusedeckel Abb.

  • Seite 9: Arbeitsweise

    Typschild außen am Gerät finden Sie die Seriennummer auch im Inneren des Gerätes. Arbeitsweise Anwendungsbereich Der VEGACAP 65 ist ein Grenzstandsensor zum Einsatz in allen Industriebereichen. Die teilisolierte Messsonde ist geeignet zur Messung von Schüttgü- tern und Flüssigkeiten. Der bewährte mechanische Aufbau bietet eine hohe Funktionssicherheit.

  • Seite 10: Bedienung

    Kondensators bei steigender Bedeckung der Elektrode zu. Die Kapazitätsänderung wird vom Elektronikeinsatz in einen Schalt- befehl umgewandelt. Spannungsversorgung Der VEGACAP 65 mit der Zweileiterelektronik kann, je nach Ihren Anforderungen, an verschiedene Auswertgeräte angeschlossen wer- den. Die passenden Auswertgeräte finden Sie in Kapitel "Technische Daten".

  • Seite 11: Zubehör

    Die Schutzhaube schützt das Sensorgehäuse vor Verschmutzung und starker Erwärmung durch Sonneneinstrahlung. Flansche Gewindeflansche stehen in verschiedenen Ausführungen nach folgenden Standards zur Verfügung: DIN 2501, EN 1092-1, BS 10, ASME B 16.5, JIS B 2210-1984, GOST 12821-80. VEGACAP 65 • Zweileiter...

  • Seite 12: Montieren

    Das Gerät ist für normale und erweiterte Umgebungsbedingungen bungsbedingungen nach DIN/EN/IEC/ANSI/ISA/UL/CSA 61010-1 geeignet. Schaltpunkt Grundsätzlich muss der VEGACAP 65 senkrecht eingebaut werden. Das Gerät muss so montiert werden, dass sich die Elektrode auf Höhe des gewünschten Schaltpunktes befindet. Schweißarbeiten Nehmen Sie vor Schweißarbeiten am Behälter den Elektronikein- satz aus dem Sensor.
  • Seite 13 Sie müssen diese Stopfen vor dem elektrischen Anschluss entfernen. NPT-Gewinde Bei Gerätegehäusen mit selbstdichtenden NPT-Gewinden können die Kabelverschraubungen nicht werkseitig eingeschraubt werden. Die freien Öffnungen der Kabeleinführungen sind deshalb als Transport- schutz mit roten Staubschutzkappen verschlossen. VEGACAP 65 • Zweileiter...

  • Seite 14: Montagehinweise

    Grenzschalter starken seitlichen Kräften ausgesetzt ist. Wählen Sie aus diesem Grund die Elektrode des VEGACAP 65 nicht zu lang, sondern prüfen Sie, ob statt dessen nicht ein kurzer Grenz- schalter seitlich in horizontaler Lage montiert werden kann.
  • Seite 15 4 Montieren Um bei zylindrischen Behältern den Messfehler zu kompensieren, der durch den Schüttkegel entsteht, müssen Sie den Sensor im Abstand d/6 von der Behälterwand einbauen. Abb. 6: Befüllung und Entleerung mittig VEGACAP 65 • Zweileiter...
  • Seite 16 Zugbelastung Achten Sie darauf, dass die maximal zulässige Zugbelastung des Tragkabels nicht überschritten wird. Diese Gefahr besteht vor allem bei besonders schweren Schüttgütern und großen Messlängen. Die maximal zulässige Zugbelastung finden Sie in Kapitel "Technische Daten". VEGACAP 65 • Zweileiter...

  • Seite 17: An Die Spannungsversorgung Anschließen

    Schließen Sie die Spannungsversorgung gemäß den nachfolgenden Anschlussbildern an. Beachten Sie dazu die allgemeinen Installati- onsvorschriften. Verbinden Sie den VEGACAP 65 grundsätzlich mit der Behältererde (PA) bzw. bei Kunststoffbehältern mit dem nächstge- legenen Erdpotenzial. Seitlich am Gerätegehäuse befindet sich dazu eine Erdungsklemme zwischen den Kabelverschraubungen.
  • Seite 18 8. Korrekten Sitz der Leitungen in den Klemmen durch leichtes Ziehen prüfen 9. Überwurfmutter der Kabelverschraubung fest anziehen. Der Dichtring muss das Kabel komplett umschließen 10. Eventuell neuen Abgleich durchführen 11. Gehäusedeckel verschrauben Der elektrische Anschluss ist somit fertig gestellt. VEGACAP 65 • Zweileiter...

  • Seite 19: Anschlussplan Einkammergehäuse

    Steuergerät mit Spannung versorgt. Weitere Informatio- nen finden Sie in Kapitel "Technische Daten", "Ex-technische Daten" finden Sie im mitgelieferten "Sicherheitshinweis". Das Schaltungsbeispiel gilt für alle einsetzbaren Steuergeräte. Beachten Sie die Betriebsanleitung des Steuergerätes. Geeignete Steuergeräte finden Sie in Kapitel "Technische Daten". VEGACAP 65 • Zweileiter...

  • Seite 20: Anschlussplan - Ausführung Ip66/Ip68, 1 Bar

    Braun (+) und blau (-) zur Spannungsversorgung bzw. zum Auswertsystem Abschirmung Anlaufverhalten Nach dem Anschluss an die Spannungsversorgung bzw. nach Span- nungswiederkehr durchläuft das Gerät eine bestimmte Einschaltrou- tine. Durch das Absenken des Stromwertes beim Einschalten kann das Gerät kurzfristig eine Störmeldung ausgeben. VEGACAP 65 • Zweileiter...
  • Seite 21 5 An die Spannungsversorgung anschließen I/mA 20,5 < 2,3 Abb. 13: Anlaufverhalten Messwert VEGACAP 65 • Zweileiter...

  • Seite 22: In Betrieb Nehmen

    DIL-Schalter zur Messbereichsauswahl • Kontrollleuchte Hinweis: Stellen Sie generell vor der Inbetriebnahme des VEGACAP 65 mit dem Betriebsartenschalter des Auswertgeräts die Betriebsart ein. Wenn Sie den Betriebsartenschalter nachträglich umschalten, ändert sich der Schaltausgang. Das heißt, nachgeschaltete Geräte werden evtl. betätigt.
  • Seite 23 3. Drücken Sie den Messbereichsauswahlschalter (1) und halten Sie ihn so lange gedrückt, bis die Kontrollleuchte (2) grün blinkt. 4. Führen Sie danach den Abgleich durch. Den detaillierten Abgleich des VEGACAP 65 finden Sie in der Be- triebsanleitung des "Steuergerätes". VEGACAP 65 • Zweileiter...

  • Seite 24: Instandhalten Und Störungen Beseitigen

    24 Stunden Service- Sollten diese Maßnahmen dennoch zu keinem Ergebnis führen, Hotline rufen Sie in dringenden Fällen die VEGA Service-Hotline an unter Tel. +49 1805 858550. Die Hotline steht Ihnen auch außerhalb der üblichen Geschäftszeiten an 7 Tagen in der Woche rund um die Uhr zur Verfügung. Da wir die- sen Service weltweit anbieten, erfolgt die Unterstützung in englischer...

  • Seite 25: Schaltsignal Überprüfen

    Messsonde prüfen schen den Steckeranschlüssen prüfen. Zwischen keinem der Anschlüsse darf eine Verbindung bestehen (hochohmig). Falls dennoch eine Verbindung besteht, Gerät austau- schen bzw. zur Reparatur einsenden. Abb. 16: Widerstand innerhalb der Messsonde prüfen Abschirmung Messsonde Erdpotenzial VEGACAP 65 • Zweileiter...

  • Seite 26: Austausch Des Elektronikeinsatzes

    Elektronikeinsatz muss dem Typschild des alten Elektronikeinsatzes entsprechen. Dies gilt vor allem für Geräte in explosionsgeschützten Bereichen. 8. Einstellungen der beiden Elektronikeinsätze vergleichen. Die Bedienelemente des neuen Elektronikeinsatzes auf dieselbe Einstellung des alten Elektronikeinsatzes stellen. VEGACAP 65 • Zweileiter...

  • Seite 27: Kürzen Der Messsonde

    Seil vor dem Kürzen mit einem Lötkolben oder einer Lötflamme um die Schnittstelle herum verzinnen oder mit einem Draht stramm zusammenbinden. 4. Seil mit Trennscheibe oder Metallsäge am unteren Ende ablän- gen. Dabei auf die korrekte Länge achten. VEGACAP 65 • Zweileiter...

  • Seite 28: Vorgehen Im Reparaturfall

    9. Abgleich erneut durchführen. Siehe dazu Kapitel "In Betrieb nehmen, Bedienelemente". Vorgehen im Reparaturfall Ein Geräterücksendeblatt sowie detallierte Informationen zur Vorge- hensweise finden Sie im Downloadbereich auf www.vega.com. Sie helfen uns damit, die Reparatur schnell und ohne Rückfragen durchzuführen. Sollte eine Reparatur erforderlich sein, gehen Sie folgendermaßen vor: •...
  • Seite 29 7 Instandhalten und Störungen beseitigen • Das ausgefüllte Formular und eventuell ein Sicherheitsdatenblatt außen auf der Verpackung anbringen • Bitte erfragen Sie die Adresse für die Rücksendung bei der für Sie zuständigen Vertretung. Sie finden diese auf unserer Homepage www.vega.com. VEGACAP 65 • Zweileiter...

  • Seite 30: Ausbauen

    Führen Sie das Gerät direkt einem spezialisierten Recyclingbetrieb zu und nutzen Sie dafür nicht die kommunalen Sammelstellen. Sollten Sie keine Möglichkeit haben, das Altgerät fachgerecht zu ent- sorgen, so sprechen Sie mit uns über Rücknahme und Entsorgung. VEGACAP 65 • Zweileiter...

  • Seite 31: Anhang

    0,8 … 4 kg (0.18 … 8.82 lbs) schluss) Ʋ Straffgewicht 900 g (32 oz) Ʋ Seilgewicht: ø 6 mm (0.236 in) 180 g/m (1.9 oz/ft) Seil elektrisch mit dem Straffgewicht verbunden. Seil elektrisch mit dem Straffgewicht verbunden. VEGACAP 65 • Zweileiter...
  • Seite 32 -40 … +80 °C (-40 … +176 °F) Prozessbedingungen Prozessdruck Ʋ Standard -1 … +64 bar/-100 … 6400 kPa (-14.5 … 928 psig) Distanz vom Prozessanschluss bis zum eingestellten Schaltpunkt. Distanz vom Prozessanschluss bis zum eingestellten Schaltpunkt. VEGACAP 65 • Zweileiter...
  • Seite 33 Prozesstemperatur (Gewinde- bzw. -50 … +200 °C (-58 … +392 °F) Flanschtemperatur) mit Temperaturzwi- schenstück (optional) Prozesstemperatur VEGACAP 65 aus St C22.8 Ʋ Isolierung PTFE -20 … +80 °C (-4 … +176 °F) Ʋ Isolierung PA -20 … +80 °C (-4 … +176 °F) Ʋ...
  • Seite 34 IP68 (1 bar) Type 6P Einsatzhöhe über Meeresspiegel bis 5000 m (16404 ft) Schutzklasse Funktionale Sicherheit (SIL) Funktionale Sicherheit nach IEC 61508/IEC 61511 Ʋ Einkanalige Architektur (1oo1D) bis SIL2 Ʋ Mehrkanalige Architektur siehe Zusatzanleitung "Safety Manual (SIL)" VEGACAP 65 • Zweileiter...

  • Seite 35: Maße

    Geräte mit Zulassungen können je nach Ausführung abweichende technische Daten haben. Bei diesen Geräten sind deshalb die zugehörigen Zulassungsdokumente zu beachten. Diese sind im Gerätelieferumfang enthalten oder können über Eingabe der Seriennummer Ihres Gerätes im Suchfeld auf www.vega.com sowie über den allgemeinen Downloadbereich heruntergeladen werden. Maße Gehäuse in Schutzart IP66/IP67 und IP66/IP68;...
  • Seite 36 9 Anhang G 1½ ø 6 mm (0.24") ø 30 mm (1.18") Abb. 24: VEGACAP 65, Seilausführung mit ø 6 mm (0.236 in), Gewindeausführung G1 (ISO 228 T1) Sensorlänge, siehe Kapitel "Technische Daten" VEGACAP 65 • Zweileiter...
  • Seite 37 9 Anhang G 1½ ø 8 mm (0.32") ø 30 mm (1.18") Abb. 25: VEGACAP 65, Seilausführung mit ø 8 mm (0.315 in), Gewindeausführung G1 (ISO 228 T1) Sensorlänge, siehe Kapitel "Technische Daten" VEGACAP 65 • Zweileiter...
  • Seite 38 SW 41 mm (1.61") G 1 A ø 12 mm (0.47") ø 30 mm (1.18") Abb. 26: VEGACAP 65, Seilausführung mit ø 12 mm (0.472 in), Gewindeausführung G1 (ISO 228 T1) Sensorlänge, siehe Kapitel "Technische Daten" VEGACAP 65 • Zweileiter...
  • Seite 39 9 Anhang ø 40 mm (1.58") Abb. 27: Temperaturzwischenstück ø 16 mm (0.63") ø 27 mm (1.06") Abb. 28: VEGACAP 65, Abschirmrohr z. B. gegen starke Kondensatbildung Länge des Abschirmrohres, siehe Kapitel "Technische Daten" VEGACAP 65 • Zweileiter...

  • Seite 40: Gewerbliche Schutzrechte

    Les lignes de produits VEGA sont globalement protégées par des droits de propriété intellectuel- le. Pour plus d'informations, on pourra se référer au site www.vega.com. VEGA lineas de productos están protegidas por los derechos en el campo de la propiedad indus- trial. Para mayor información revise la pagina web www.vega.com.
  • Seite 41 Notizen VEGACAP 65 • Zweileiter...
  • Seite 42 Notizen VEGACAP 65 • Zweileiter...
  • Seite 43 Notizen VEGACAP 65 • Zweileiter...
  • Seite 44 Die Angaben über Lieferumfang, Anwendung, Einsatz und Betriebsbedingungen der Sensoren und Auswertsysteme entsprechen den zum Zeitpunkt der Drucklegung vorhandenen Kenntnissen. Änderungen vorbehalten © VEGA Grieshaber KG, Schiltach/Germany 2020 VEGA Grieshaber KG Telefon +49 7836 50-0 Am Hohenstein 113 Fax +49 7836 50-201 77761 Schiltach E-Mail: info.de@vega.com...
