3 Montage

ACHTUNG
WICHTIGE ANWEISUNGEN FÜR SICHE-
RE MONTAGE
ACHTUNG – FALSCHE MONTAGE KANN
ZU ERNSTHAFTEN VERLETZUNGEN
FÜHREN – ALLE MONTAGEANWEISUN-
GEN BEFOLGEN

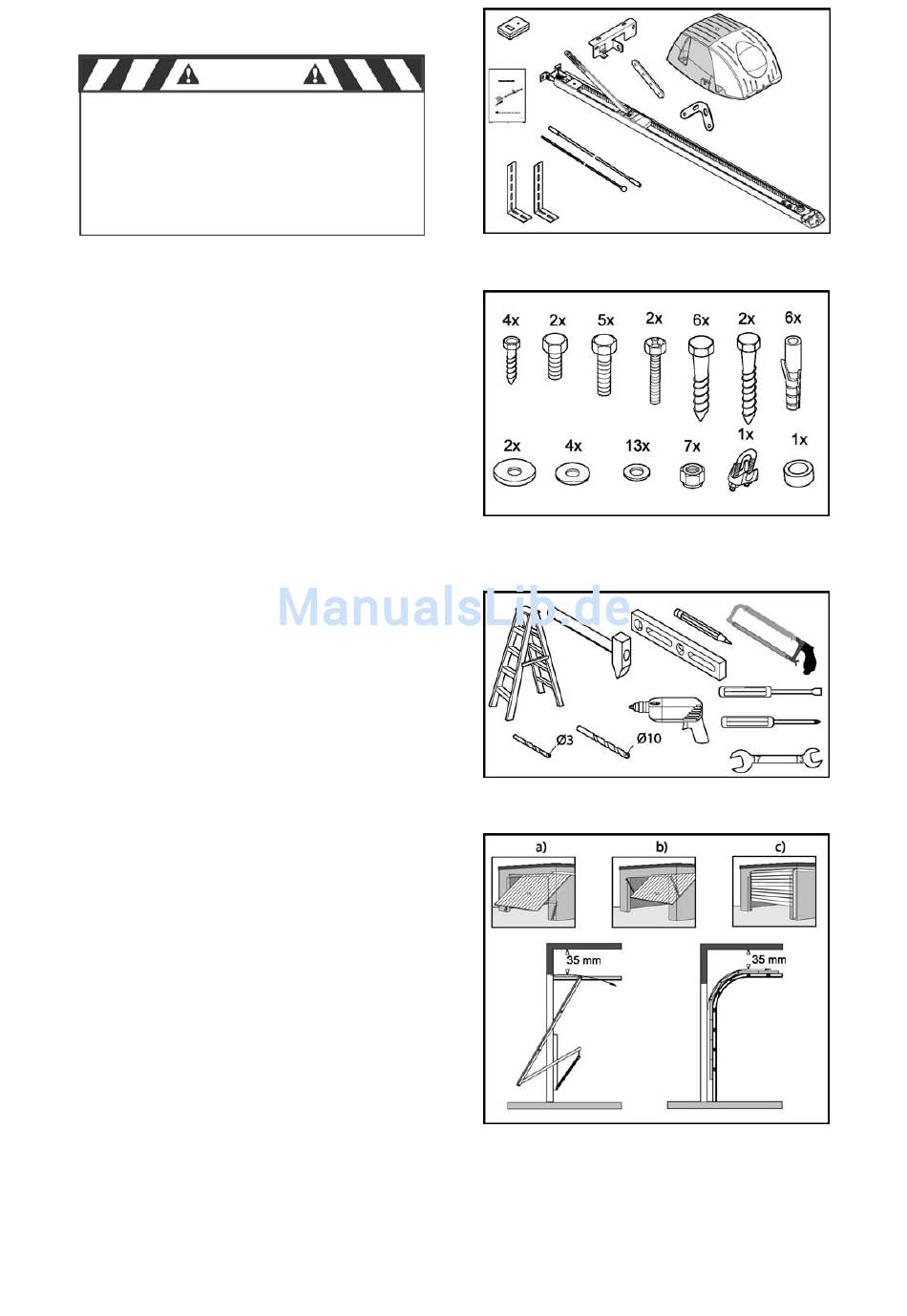

3.1 Lieferumfang

Der Lieferumfang kann je nach Ausführung
von den in Abb. 1 und 2 dargestellten Kompo-
nenten abweichen.
3.2 Benötigte Werkzeuge
Zur Montage des Antriebs werden die in Abb.
3 dargestellten Werkzeuge benötigt (nicht im
Lieferumfang enthalten).

3.3 Einbauvoraussetzungen

Der Garagentorantrieb ist geeignet zur Auto-
matisierung von
Schwingtoren (a) und Sektionaltoren (c) (max.
empfohlene Tormaße siehe 1. Technische Da-
ten).
Für eine optimale Befestigung der Schubstan-
ge am Sektionaltor ist ein Sektionaltorbeschlag
als Zubehör erhältlich.
Für VNA-Tore (b) (vorne nicht ausschwen-
kend) ist ein Kurventorarm als Zubehör erfor-
derlich.
Zur Montage wird eine Mindest-Sturzhöhe von
35 mm benötigt (Abb. 4).
S 401
federausgeglichenen
- 6 -
Abb. 1
Abb. 2
Abb 3
Abb. 4
09-04
