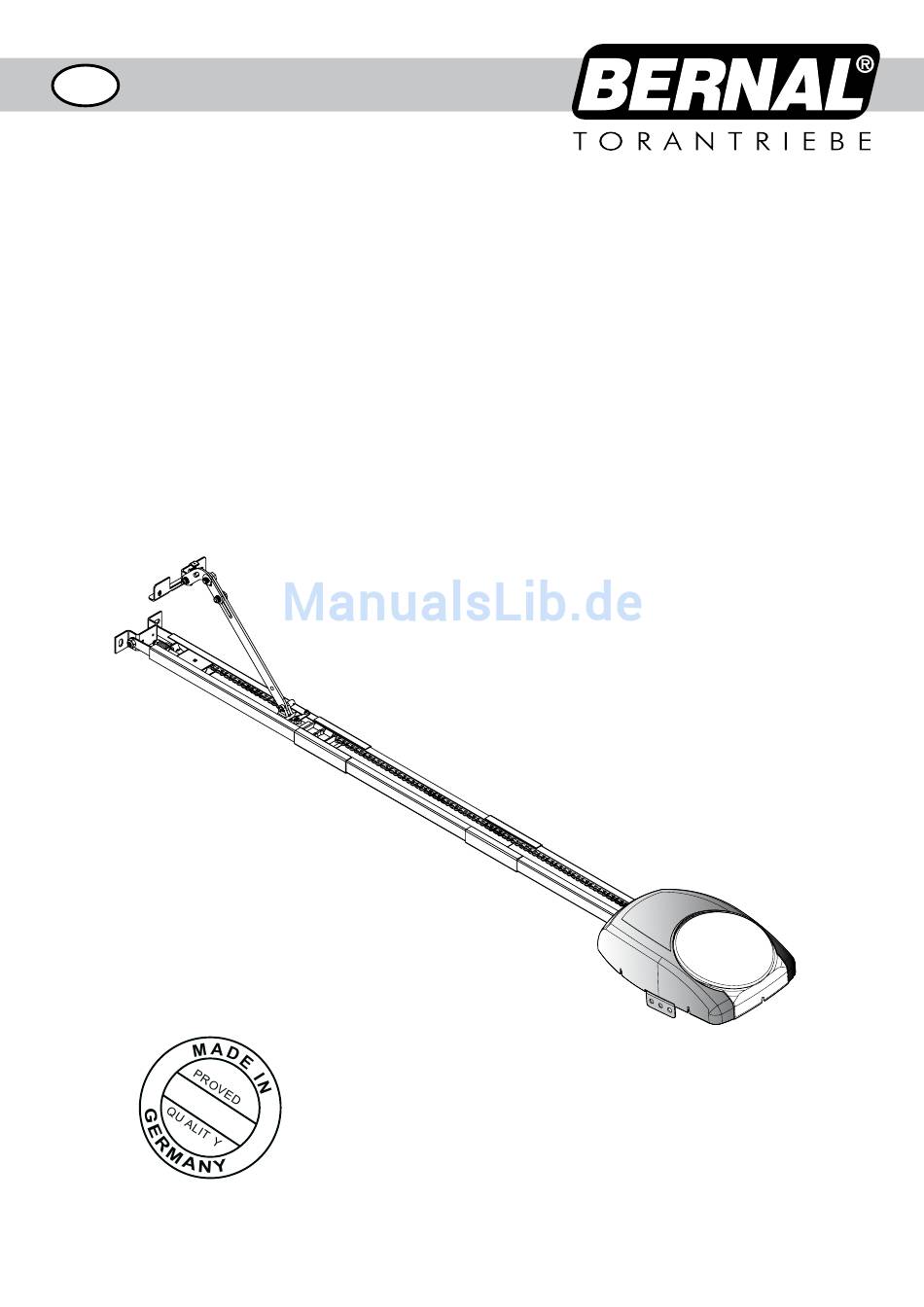

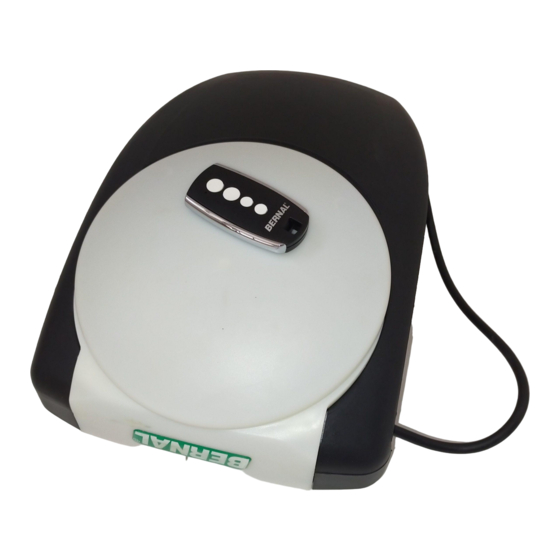

- Seite 1 Original Montageanleitung - mit Hinweisen zu Betrieb und Wartung - Garagentorantriebe S 101-60 S 101-80 Art.-Nr. B 190.500-D B190.500.S101.H 1/17 Version 2010-07...
- Seite 2 min. 35mm min. 35mm Ø3 Ø5 Ø10 6/10/13/17 B190.500.S101.H 2/17 Version 2010-07...
- Seite 3 0,5 cm 0,5 cm B190.500.S101.H 3/17 Version 2010-07...
- Seite 4 max. 30˚ 90˚ Ø10 B190.500.S101.H 4/17 Version 2010-07...
- Seite 5 Ø3 Ø5 09.02 BY 1225 09.01 07.04 09.00 07.03 08.05 08.03 09.XX 07.00 08.00 07.02 08.01 08.04 07.01 08.XX 08.02 BY 1270 05.03 05.01 05.02 06.02 04.00 od e r 10.00 (2x) 04.01 05.00 04.02 04.03 06.04 06.01 10.01 03.01 01.04 06.03 01.05...
- Seite 6 Steuerplatine B 300.200-FC Motor grün 24V= Erde Motor rot 0V= Transformator Funkempfänger auf Stecksockel „Molex“ Motor Sensorkabel 24V/10W (E14) Startbefehl +24V +24V Lichtschranke Sender (B210.090) Lichtschranke Empfänger (B210.090) Bauseitige Installationen und Arbeiten im 230V dürfen ausschliesslich von Elektrofachkräften ausgeführt werden! Am START-Anschluss dürfen nur potentialfreie (= Spannungfreie), tastende Schliesser verwendet werden.
-
Seite 7: Inhaltsverzeichnis
1. ALLGEMEINE HINWEISE WICHTIGER SICHERHEITSHINWEIS ZUR VERMEI- DUNG VON SACH- UND PERSONENSCHÄDEN! Sehr geehrte Kundin, sehr geehrter Kunde. Herzlichen Glückwunsch zum Kauf dieses Produktes. Der Ga- ragentorantrieb ist auf neuester technischer Erkenntnis entwi- WICHTIGER HINWEIS FÜR SACHGERECHTE INSTAL- ckelt und unter Verwendung zuverlässigster und modernster LATION UND FUNKTION! elektrischer / elektronischer Bauteile gefertigt. -
Seite 8: Lagerung Und Transport
1.2 Lagerung und Transport • Der Garagentorantrieb darf ausschliesslich bei folgenden Anforderungen an die Umgebung liegend gelagert und trans- portiert werden: -20°C bis +40°C / relative Luftfeuchte RF 20-80% nicht kondensierend. • Bei Stapelung des Gerätes ist auf eine maximale Höhe von 6 Motorköpfen bzw. 6 Schienen zu achten. Komplett verpackte Geräte (Kit-Karton) können bis zu einer Höhe von gesamt 6 Geräten gestapelt werden. -
Seite 9: Vormontage Des Antriebs
• Mechanische Verriegelungen des Tores sowie alle Einrichtungen, die nach der Montage des Antriebs nicht mehr benötigt werden, außer Betrieb setzten und entfernen. • Beachten Sie, dass die Montage des Antriebs bei geschlossenem Tor stattfindet: alle benötigten Mittel müssen innerhalb der Garage bereitgestellt werden, wenn diese über keinen weiteren Zugang verfügt. 2.2 Vormontage des Antriebs BILD 6: Schienen vormontieren • Je nach Ausführung des Gerätes müssen die Schienen zunächst vormontiert werden. -
Seite 10: Warnetiketten Anbringen
BiILD 18/19: Sturzbefestigung montieren • Die mitgelieferte Sturzbefestigung anhand der soeben ermittelten Maße (Tormitte, Einbauhöhe) am Sturz anbringen (je nach den Gegebenheiten vor Ort sind die mitgelieferten Befestigungsschrauben u.U. durch andere zu ersetzen). Bitte beachten: Bei Bohrarbeiten den Antrieb abdecken! BILD 20: Schiene am Sturz befestigen • Anschließend die Schiene an der Sturzbefestigung montieren. -
Seite 11: Inbetriebnahme
3. INBETRIEBNAHME Wenn die Federn schwach oder gebrochen sind oder das Tor ungleichmäßig gewichtet ist, kann das Betätigen des Antriebs zu unkontrollierten Bewegungen des Tores führen. Während der Inbetriebnahme müssen Sie sich innerhalb der Garage aufhalten. Dadurch kann im Störungsfall das Tor mittels manueller Entriegelung wieder geöffnet werden. -
Seite 12: Abschaltkraft Anpassen
3.3 Abschaltkraft anpassen VORSICHT: Die Abschaltkraft der Hinderniserkennung nicht zu hoch einstellen, da dies zu Sach- und Personenschä- den führen kann. Wird die Antriebsleistung so eingestellt, dass an der Torkante bzw. den Scherstellen der Garagen- tor-Anlage eine Krafteinwirkung von mehr als 150N entsteht, bevor eine automatische Abschaltung erfolgt, muss eine zusätzliche Absicherung durch eine Lichtschranke oder ähnliches vorgenommen werden. -
Seite 13: Sonderfunktion Drehrichtungsumkehr
Funkempfänger auf Stecksockel "Molex" 3.7 Funk programmieren Lerntaste Funk Die nachfolgenden Ausführungen beziehen sich auf die Geräte- Ausstattung mit BERNAL-Keeloq® -Funksystem „PICO“ 868.5MHz. LED Funk 3.8 Handsender einlernen (Steckempfänger) Es können maximal 28 Handsender auf den Funkempfänger einprogram- miert werden. Im Anschluss werden die ersten Codes überschrieben. -
Seite 14: Zubehör Anschliessen
4.0 ZUBEHÖR ANSCHLIESSEN Vor allen Anschlussarbeiten an der Steuerung den Netzstecker ziehen, um Schäden an der Steuerung zu vermeiden! Verlegen Sie Steuer- und Signalleitungen sowie Antennen stets getrennt von Netzkabeln, um Störungen auszu- schliessen. 4.1 Taster Es dürfen nur tastende Schliesserkontakte (nicht selbsthaltende Kontakte eines Schalters o.ä.!) verwendet werden! Es dürfen nur potentialfreie Kontakte angeschlossen werden - keinesfalls Fremdspannung anschliessen! Verbinden Sie die Tasterkontakte mit den Klemmen 1 und 2 der Steuerplatine (BILD 30). -
Seite 15: Hinweise Für Den Sicheren Betrieb
5.1 Hinweise für den sicheren Betrieb • Nicht mit dem Körpergewicht an das Seil der Notentriegelung hängen. • Keinerlei Gegenstände am Seil der Notentriegelung oder anderen Komponenten des Torantriebes befestigen. • Achten Sie darauf, dass die Notentriegelung oder andere bewegliche Teile der Anlage nicht an einem Dachträgersystem oder sonstigen Vorsprüngen des Fahrzeugs oder des Tores oder sonstigen sich in der Garage befindlichen Gegenständen hängen bleiben können. -
Seite 16: Störanzeigen
5.3 Störanzeigen Nach jedem Aufschalten der 230V-Netzspannung führt die Steuerelektronik zunächst einen Selbstest durch (siehe 4.2, A/B). Nach der Inbetriebnahme des Gerätes signalisiert die LED START (grün) mit einem langsamen blinken von 0,5Hz ordnungs- gemässe Betriebsbereitschaft. Lässt sich der Antrieb nicht mehr starten oder stoppt der Antrieb, so kann anhand von 2 Anzeigen unterschieden werden: Mögliche Ursache: Fehlerbehebung:... -
Seite 17: Handsender-Batterie Ersetzen
ausgewechselt werden: Zahnriemen (04.00-04.03), Kette (05.00-05.02), Umlenkrolleneinheit (07.00-07.04), Antriebeinheit (6.00-06.04), Getriebemotor (01.01). • Ketten sollten einmal jährlich mit einem geeignetem Mittel leicht geschmiert werden. Zahnriemen dürfen keinesfalls ge- schmiert werden. • Bei Verschmutzungen ist das Gerät trocken, ggf. mit Staubsauger, zu reinigen. Verwenden Sie keinesfalls Wasser, Dampf- oder Druckreiniger. - Seite 18 Teilmaschine Seriennummer/Produktions- datum siehe Typenschild Garagentorantrieb S 101-60 / S101-80 Folgende grundlegende Sicherheits- und Gesundheitsschutzanforderungen nach Anhang I der EG-RL 2006/42/EG sind angewandt und eingehal- ten: 1.1.2, 1.1.3, 1.1.5, 1.2.1, 1.2.2, 1.2.3, 1.2.4, 1.2.6, 1.3.2, 1.3.3, 1.3.4, 1.3.7, 1.5.1, 1.5.2, 1.5.4, 1.5.5, 1.5.6, 1.5.7, 1.5.8, 1.5.9, 1.5.10, 1.5.11, 1.5.13, 1.6.1, 1.6.2, 1.6.3, 1.6.4, 1.7.1, 1.7.2, 1.7.3, 1.7.4...
