D
1
2
3
4
5
6
7
8

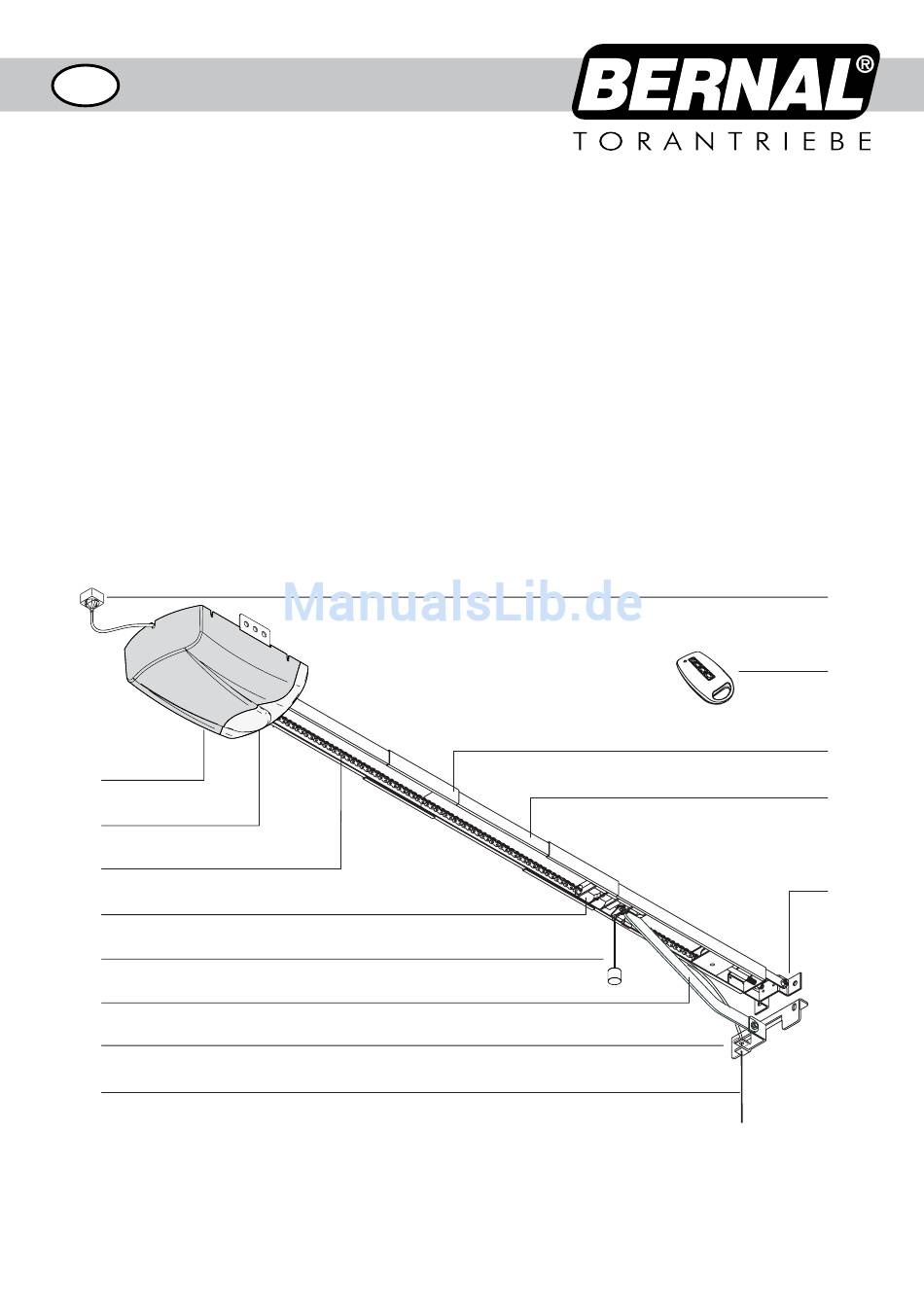

1 Antriebskopf/Haube
2 Antriebskopf/Lichthaube
3 Antriebskette
4 Schlitten
5 Notentriegelung (intern)
B190.510.GAMMA.H

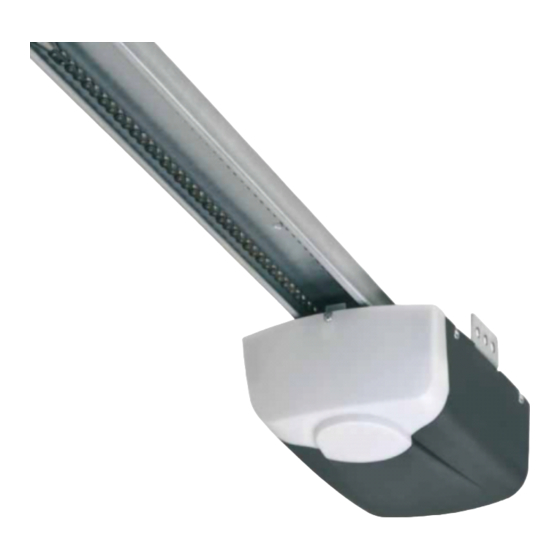

Original Montageanleitung
- mit Hinweisen zu Betrieb und Wartung -
Garagentorantriebe
GAMMA 600
GAMMA 900
Art.-Nr. B 190.510-D
6 Schubstange
7 Torbefestigungswinkel
8 Notentrieglung (extern)
9 Sturzbefestigung
10 Schiene
1/17
11 Überwurfschiene
12 Handsender
13 Netzstecker
Version 2010-06
13
12
11
10
9
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Bernal GAMMA 600
Inhaltszusammenfassung für Bernal GAMMA 600
- Seite 1 Original Montageanleitung - mit Hinweisen zu Betrieb und Wartung - Garagentorantriebe GAMMA 600 GAMMA 900 Art.-Nr. B 190.510-D 1 Antriebskopf/Haube 6 Schubstange 11 Überwurfschiene 2 Antriebskopf/Lichthaube 7 Torbefestigungswinkel 12 Handsender 3 Antriebskette 8 Notentrieglung (extern) 13 Netzstecker 4 Schlitten 9 Sturzbefestigung...
- Seite 2 1x (M8) [+L6: 3x] 4x (50mm) F* F1* 2x (M8x15) 2x (12mm) 1x (M8) 1x (M8) 2x (M8) min. 35mm min. 35mm Ø10 Ø3 6/10/13/17 < 2,5m < 2,3m GAMMA 600: A <10,0m² GAMMA 900: A <12,0m² B190.510.GAMMA.H 2/17 Version 2010-06...
- Seite 3 0,5 cm max. 30˚ 90˚ B190.510.GAMMA.H 3/17 Version 2010-06...
- Seite 4 Ø10 <0 min. 180cm! Ø5 B190.510.GAMMA.H 4/17 Version 2010-06...
- Seite 5 F/F1* Ø3 B190.510.GAMMA.H 5/17 Version 2010-06...
- Seite 6 Steuerplatine B 300.100-FC Erde Motor grün 24V= Transformator Motor rot 0V= Motor Sensorkabel Funkempfänger 24V/10W (E14) Antenne LED grün LED rot Startbefehl +24V +24V Lichtschranke Sender (B210.090) Lichtschranke Empfänger (B210.090) Bauseitige Installationen und Arbeiten im 230V dürfen ausschliesslich von Elektrofachkräften ausgeführt werden! Am START-Anschluss dürfen nur potentialfreie (= Spannungfreie), tastende Schliesser verwendet werden.
-
Seite 7: Inhaltsverzeichnis
1. ALLGEMEINE HINWEISE WICHTIGER SICHERHEITSHINWEIS ZUR VERMEI- DUNG VON SACH- UND PERSONENSCHÄDEN! Sehr geehrte Kundin, sehr geehrter Kunde. Herzlichen Glückwunsch zum Kauf dieses Produktes. Der Ga- ragentorantrieb ist auf neuester technischer Erkenntnis entwi- WICHTIGER HINWEIS FÜR SACHGERECHTE INSTAL- ckelt und unter Verwendung zuverlässigster und modernster LATION UND FUNKTION! elektrischer / elektronischer Bauteile gefertigt. -
Seite 8: Lagerung Und Transport
1.2 Lagerung und Transport • Der Garagentorantrieb darf ausschliesslich bei folgenden Anforderungen an die Umgebung liegend gelagert und trans- portiert werden: -20°C bis +40°C / relative Luftfeuchte RF 20-80% nicht kondensierend. • Bei Stapelung des Gerätes ist auf eine maximale Höhe von 6 Motorköpfen bzw. 6 Schienen zu achten. Komplett verpackte Geräte (Kit-Karton) können bis zu einer Höhe von gesamt 6 Geräten gestapelt werden. -
Seite 9: Vormontage Des Antriebs
2.2 Vormontage des Antriebs BILD 6: Schienen vormontieren • Je nach Ausführung des Gerätes müssen die Schienen zunächst vormontiert werden. Zuerst die Schienen (B) mit Hilfe der Überwurfschienen (BB) zusammenstecken. Die Schienen müssen bis zum Anschlag zusammengeschoben werden. BILD 7: Kette einlegen • Schieben Sie den Schlitten (L) in die gesteckte Schiene. -
Seite 10: Warnetiketten Anbringen
• Befestigen Sie die Lochbandwinkel (D) mit Schrauben (O), Unterlagscheiben (P) sowie Stop-Mutter M8 (R) an den beiden Aufnahmen des Antriebskopfes. Die erforderlichen Maße ermitteln Sie, indem dern Antriebskopf an die Decke gehoben wird (waagerechte Ausrichtung des Antriebs beachten!). Ggf. kann zusätzliches Befestigungsmaterial /Abhängewinkel) erforderlich werden! BILD 21/22: Befestigung des Antriebs an der Decke • Den Antrieb an die Garagendecke hochschwenken. -
Seite 11: Inbetriebnahme
3. INBETRIEBNAHME Wenn die Federn schwach oder gebrochen sind oder das Tor ungleichmäßig gewichtet ist, kann das Betätigen des Antriebs zu unkontrollierten Bewegungen des Tores führen. Während der Inbetriebnahme müssen Sie sich innerhalb der Garage aufhalten. Dadurch kann im Störungsfall das Tor mittels manueller Entriegelung wieder geöffnet werden. -
Seite 12: Abschaltkraft Anpassen
3.3 Abschaltkraft anpassen VORSICHT: Die Abschaltkraft der Hinderniserkennung nicht zu hoch einstellen, da dies zu Sach- und Personenschä- den führen kann. Wird die Antriebsleistung so eingestellt, dass an der Torkante bzw. den Scherstellen der Garagen- tor-Anlage eine Krafteinwirkung von mehr als 150N entsteht, bevor eine automatische Abschaltung erfolgt, muss eine zusätzliche Absicherung durch eine Lichtschranke oder ähnliches vorgenommen werden. -
Seite 13: Handsender Löschen
3.6 Handsender löschen Sollen Handsender aus dem Funkempfänger gelöscht werden, so ist dieser vollständig zu löschen: • Netzspannung sicherstellen (einstecken). • Schraube an Lichtabdeckung lösen. Lichtabdeckung von Gehäuse abnehmen. • LERNTASTE FUNK am Steckempfänger drücken (und halten). LED FUNK beginnt zu leuchten und erlischt nach ca. 10sec.: Alle eingelernten Handsender sind gelöscht. -
Seite 14: Antenne
4.3 Antenne Verwenden Sie ausschliesslich eine Antenne mit abgestimm- ter (=übereinstimmender) Frequenz von 433.92MHz und abge- schirmten Koaxialkabel. Nehmen Sie an der Antenne keines- falls Veränderungen vor. Zur Verbesserung der Reichweite des Funks kann es je nach den örtli- chen Gegebenheiten erforderlich sein, eine Stab- bzw. Aussenantenne zu verwenden. -
Seite 15: Funktion
5.2 Funktion Im Normalbetrieb: das Garagentor kann mit dem Garagentorantrieb im auf mehrere Arten geöffnet bzw. geschlossen wer- den: mittels Startimpuls per Handsender, Taster START, Innentaster oder Schlüsseltaster (Zubehör). Jede Betätigung dieser Bedienelemente löst einen neuen Impuls aus (“Impulsfolgefunktion“): Erste Betätigung: Antrieb läuft in eine Richtung (Gegenrichtung der zuletzt ausgeführten Bewegung) Zweite Betätigung (während der Laufbewegung): Antrieb stoppt... -
Seite 16: Wartung Und Instandsetzung
5.5 Wartung und Instandsetzung Betreiben Sie die Toranlage nicht, wenn Reparatur- oder instandsetzungsarbeiten erforderlich sind, da ein Fehler in der Anlage oder ein falsch eingestelltes Tor zu schweren Verletzungen führen können. Lassen Sie sämtliche Reparatur- und Instandsetzungsarbeiten ausschliesslich von qualifizierten Fachkräften durch- führen. -
Seite 17: Ersatzteile
9. ERSATZTEILE Steuerplatine mit Funkempfänger B 300.100-FC Motor mit Getriebe B 260.30-1 Transformator B 260.21 (600) B 260.31-1 (900) Abdeckhaube (A) B 260.272 Lichtabdeckung (A1) B 260.273 Glühlampe 24V/10W E14 B 139.48 B190.510.GAMMA.H 17/17 Version 2010-06... - Seite 18 Teilmaschine Seriennummer/Produktions- datum siehe Typenschild Garagentorantrieb GAMMA 600 / GAMMA 900 Folgende grundlegende Sicherheits- und Gesundheitsschutzanforderungen nach Anhang I der EG-RL 2006/42/EG sind angewandt und eingehal- ten: 1.1.2, 1.1.3, 1.1.5, 1.2.1, 1.2.2, 1.2.3, 1.2.4, 1.2.6, 1.3.2, 1.3.3, 1.3.4, 1.3.7, 1.5.1, 1.5.2, 1.5.4, 1.5.5, 1.5.6, 1.5.7, 1.5.8, 1.5.9, 1.5.10, 1.5.11, 1.5.13, 1.6.1, 1.6.2, 1.6.3, 1.6.4, 1.7.1, 1.7.2, 1.7.3, 1.7.4...
