3.6.4 Sicherheitscheck durchführen
Vor Beendigung der Inbetriebnahme
muss zur Sicherheit von Personen
und Gegenständen ein Sicherheits-
check durchgeführt werden, um sicherzustel-
len, dass der Antrieb auch entsprechend der
gültigen Normen (EN 12453) abschaltet und
reversiert, wenn er auf ein Hindernis trifft (max.
150 N Kraft, entspricht ca. 15 kg, oberhalb ei-
ner Öffnungsweite von 50 mm). Diese Prüfung
und Kraftmessung kann nur von einer Fach-
kraft durchgeführt werden.
Beim Auftreffen auf ein Hindernis muss das
Tor stoppen und reversieren (entweder kom-
plett oder nur teilweise, je nach vorgenomme-
ner Einstellung der Steuerung). Wenn das Tor
nicht den gewünschten Weg fährt oder beim
Auftreffen auf das Hindernis nicht reversiert,
muss die Kraft- und Wegeinstellung wiederholt
werden (Abschnitt 3.6.3.1, Menüpunkt P und
Abb. 25). Ist die Abschaltkraft zu klein bzw. zu
groß, muss über Menüpunkt F (Abschnitt
3.6.3.2 und Abb. 25) die Kraft entsprechend
angepasst werden. Danach den Test wieder-
holen.
Wenn das Tor nach den erfolgten Korrekturen
immer noch nicht entsprechend den gültigen
Normen stoppt und reversiert, darf das Tor
nicht weiter automatisch betrieben werden.
3.6.5

Warnhinweise

Warnhinweise gegen Einklemmen sind an auf-
fälliger Stelle oder in der Nähe des Antriebs
anzubringen. (Abb. 27)
3.6.6

Funk

3.6.6.1 Montage Funk
Sollte Ihr Antrieb nicht bereits werksseitig mit
einem Funksystem ausgestattet sein, muss
zunächst der Funkempfänger auf die Steue-
rung aufgesteckt werden. Dazu zunächst die

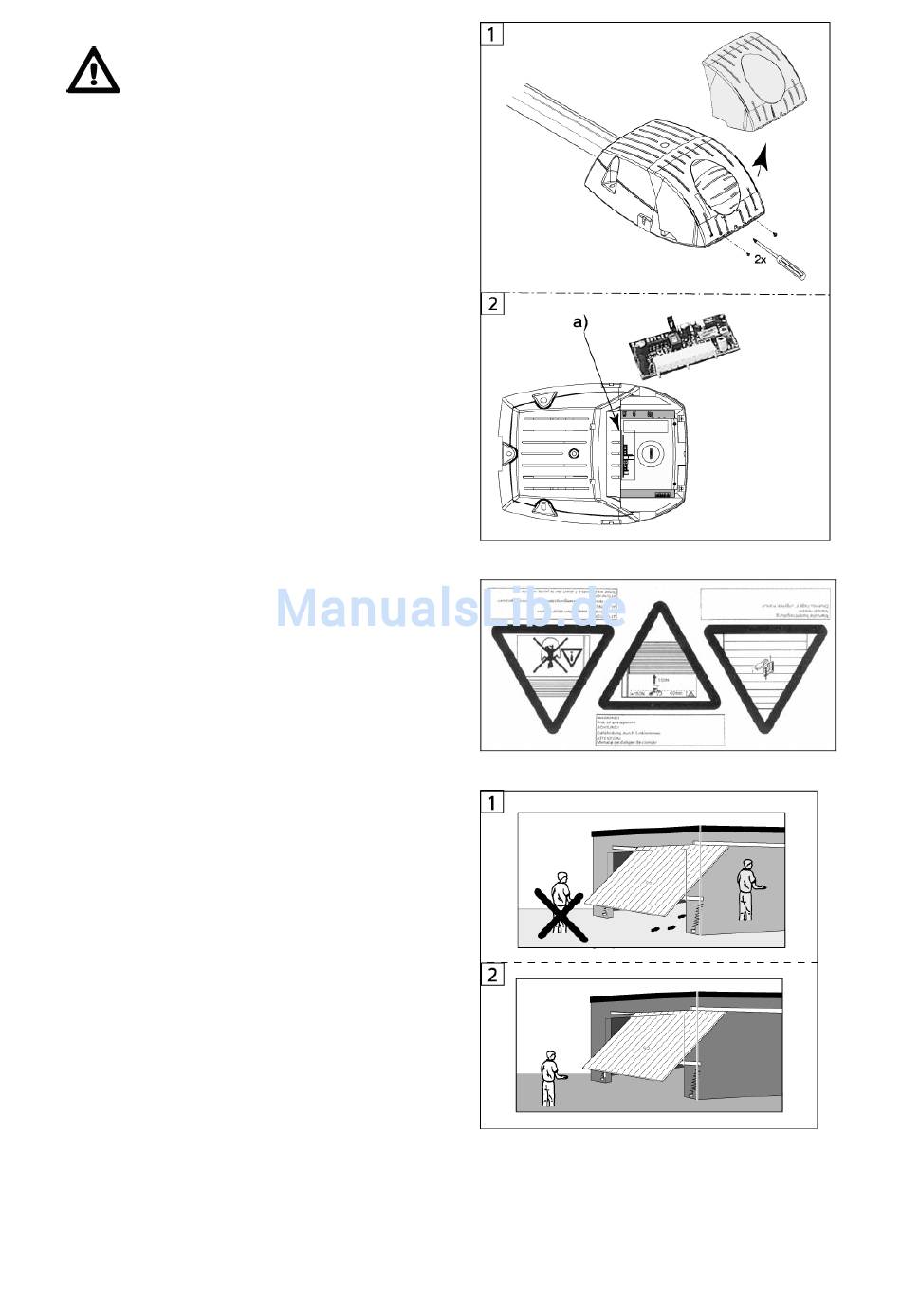

Lichthaube entfernen (Abb. 26.1). Den Emp-
fänger dann auf den 10-poligen
Molex-Stecksockel a) aufstecken (Abb. 26.2).
3.6.6.2 Inbetriebnahme Funk
Je nach verwendetem Funksystem kann die
Inbetriebnahme des Funks unterschiedlich
sein. Für das Standard-Funksystem PICO
befindet sich eine Beschreibung im Anhang
dieser Anleitung.
3.6.6.3 Funk testen
Erste Funktionsprüfungen der Funkfernsteue-
rung sollten grundsätzlich im Innern der Gara-
ge durchgeführt werden (Abb. 28.1).
Testen Sie den Funk zweimal innerhalb der
Garage. Nachdem dies erfolgreich durchge-
führt wurde, gehen Sie vor die Garage und tes-
ten Sie den Funk erneut zweimal (Abb. 28.2).
S 401
Abb. 26.1-26.2
Abb. 27
Abb. 28.1 - 28.2
- 18 -
09-04
