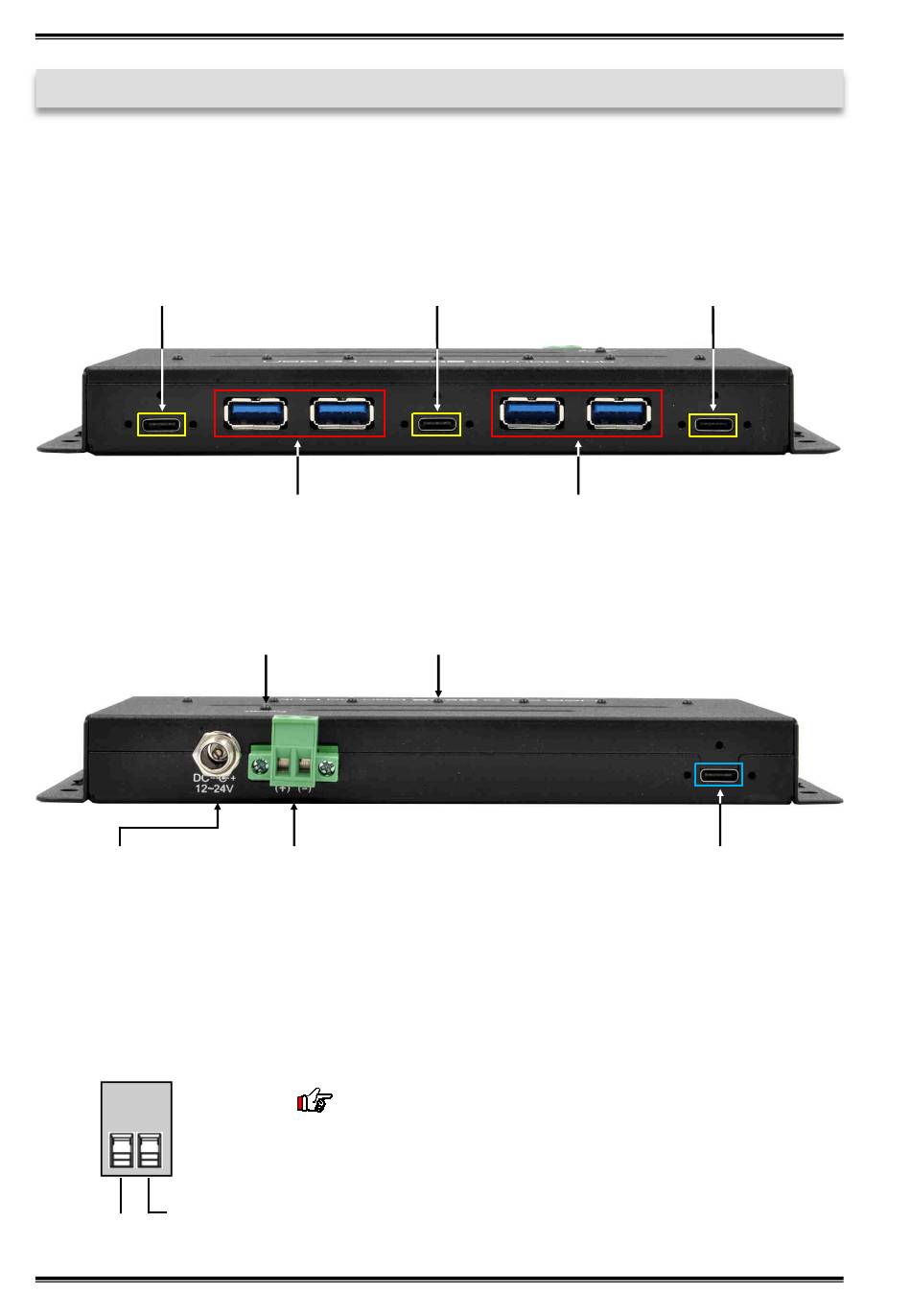

3. Aufbau & Anschlüsse

3.1 Aufbau

Vorderseite:
1x USB 3.1 (Gen2)
Downstream C-Buchse
Downstream A-Buchse
Rückseite:
12-24V Buchse für
im Lieferumfang
enthaltenem Netzteil
3.2 Anschlüsse
+12-24V T-Block:
GND (Ground)
+12-24V
© Copyright 2018 by EXSYS Vertriebs GmbH. All Rights Reserved
1x USB 3.1 (Gen2)
Downstream C-Buchse
2x USB 3.1 (Gen2)
für jeden Port
Betriebs LED
12-24V T-Block
für optionales
externes Netzteil
ACHTUNG!!!
Schließen Sie niemals Strom an Ground an,
dadurch kann Ihre Hardware zerstört werden!!!
2x USB 3.1 (Gen2)
Downstream A-Buchse
Status LED
4
EX-1247HMVS
1x USB 3.1 (Gen2)
Downstream C-Buchse
1x USB 3.1 (Gen2)
Upstream C-Buchse
