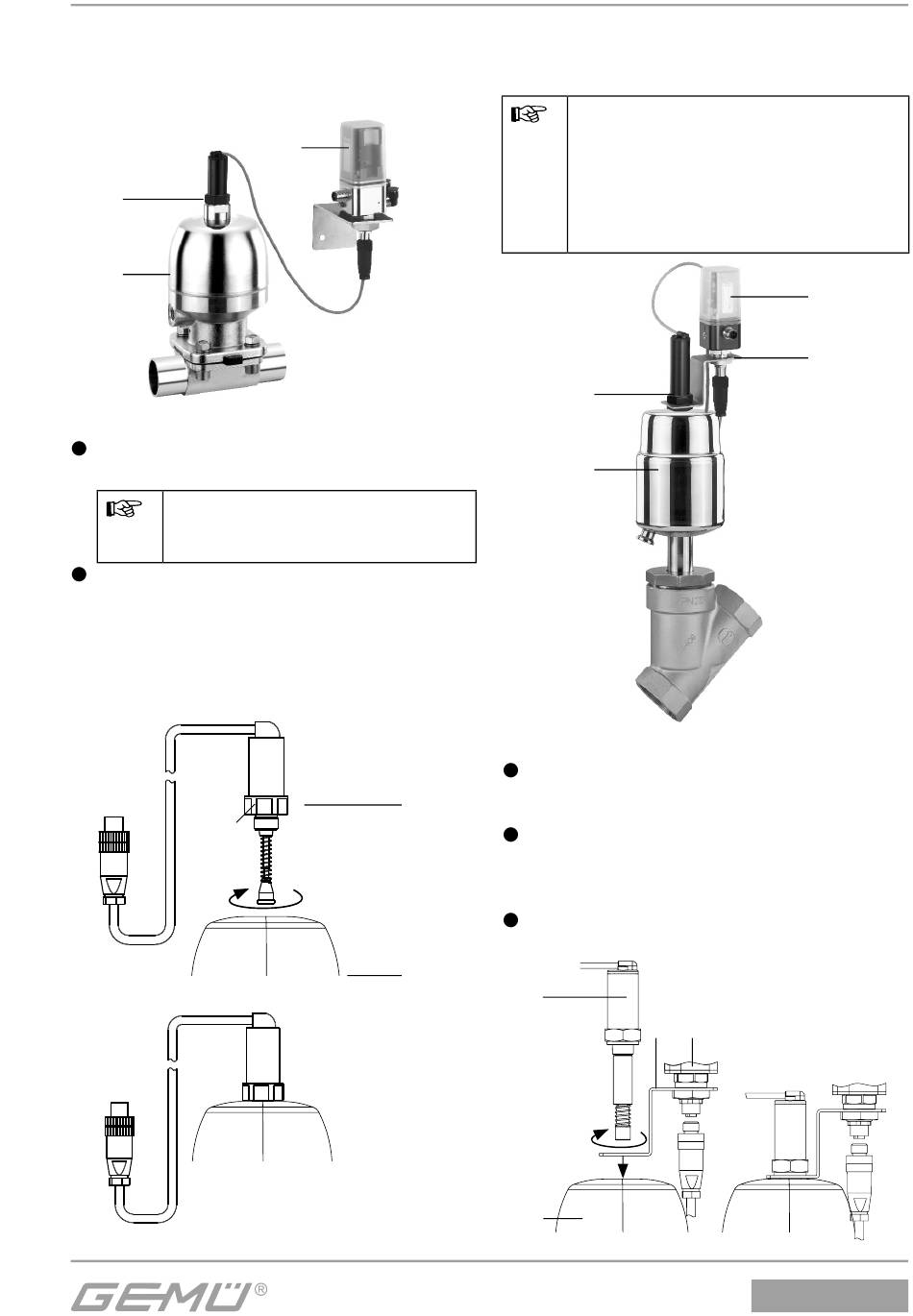

3.3 Montaggio del trasduttore
di corsa esterno (solo per
versione con montaggio
remoto)
4
3
Valvola con trasduttore di corsa esterno
Fissare il posizionatore 1 in un punto
idoneo.
A tal fi ne utilizzare l'angolo di
fi ssaggio GEMÜ 1446 00 ZMP
(da ordinare separatamente).
Completare il trasduttore di corsa
(vedere capitolo 3.1 "Completamento del
trasduttore di corsa").
Applicare il trasduttore di corsa 4
G
sull'attuatore 3 e fi ssarlo con una chiave a
forcella SW27 idonea al trasduttore di
corsa 4.
SW27
Trasduttore di corsa e attuatore
Trasduttore di corsa montato su attuatore
1
4
3
3.4 Installazione del
posizionatore con angolo di
fissaggio
Il montaggio del posizionatore con
angolo di fi ssaggio si utilizza per
valvole che eff ettuano variazioni di
posizione maggiori rispetto a quelle
che il trasduttore di corsa integra-
to del posizionatore è in grado di
rilevare.
4
3
Valvola con angolo di fi ssaggio
Completare il trasduttore di corsa
(vedere capitolo 3.1 "Completamento del
trasduttore di corsa").
Applicare l'angolo di fi ssaggio 5 con
trasduttore di corsa 4 sull'attuatore 3 e
fi ssarlo con una chiave a forcella SW27
idonea al trasduttore di corsa 4.
Fissare il posizionatore 1 all'angolo di
fi ssaggio 5.
4
3
23 / 32
1
5
5 1
