Erfassen von Daten 3

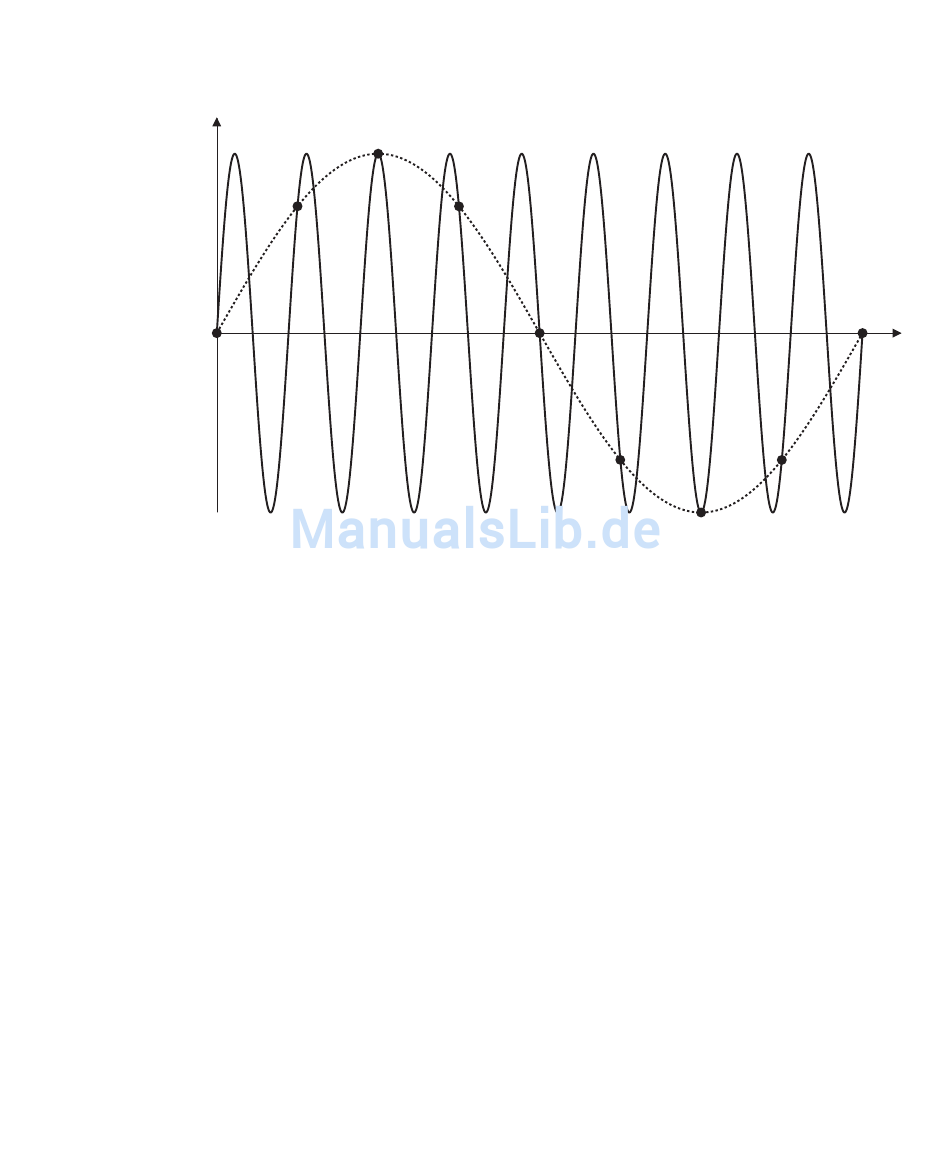

Abbildung 26 Alaising

Oszilloskopbandbreite und -abtastrate

Als Bandbreite des Oszilloskops wird üblicherweise die tiefste Frequenzen
angeben, bei der die Sinuswellen des Inputsignals um 3 dB gedämpft werden
(Amplitudenfehler - 30%).
Bei der Bandbreite des Oszilloskops muss die Abtastrate laut Samplingtheorie
f = 2f betragen. Die Theorie nimmt jedoch auch an, dass es keine Frequenz-
S BB
anteile über f (f in diesem Fall) gibt und sie erfordert ein System mit
MAX BB
einer idealen „Brick- Wall"- Frequenzreaktion.
Benutzerhandbuch für Oszilloskope der Agilent 1000 Series 69
