2 Anzeigen von Daten

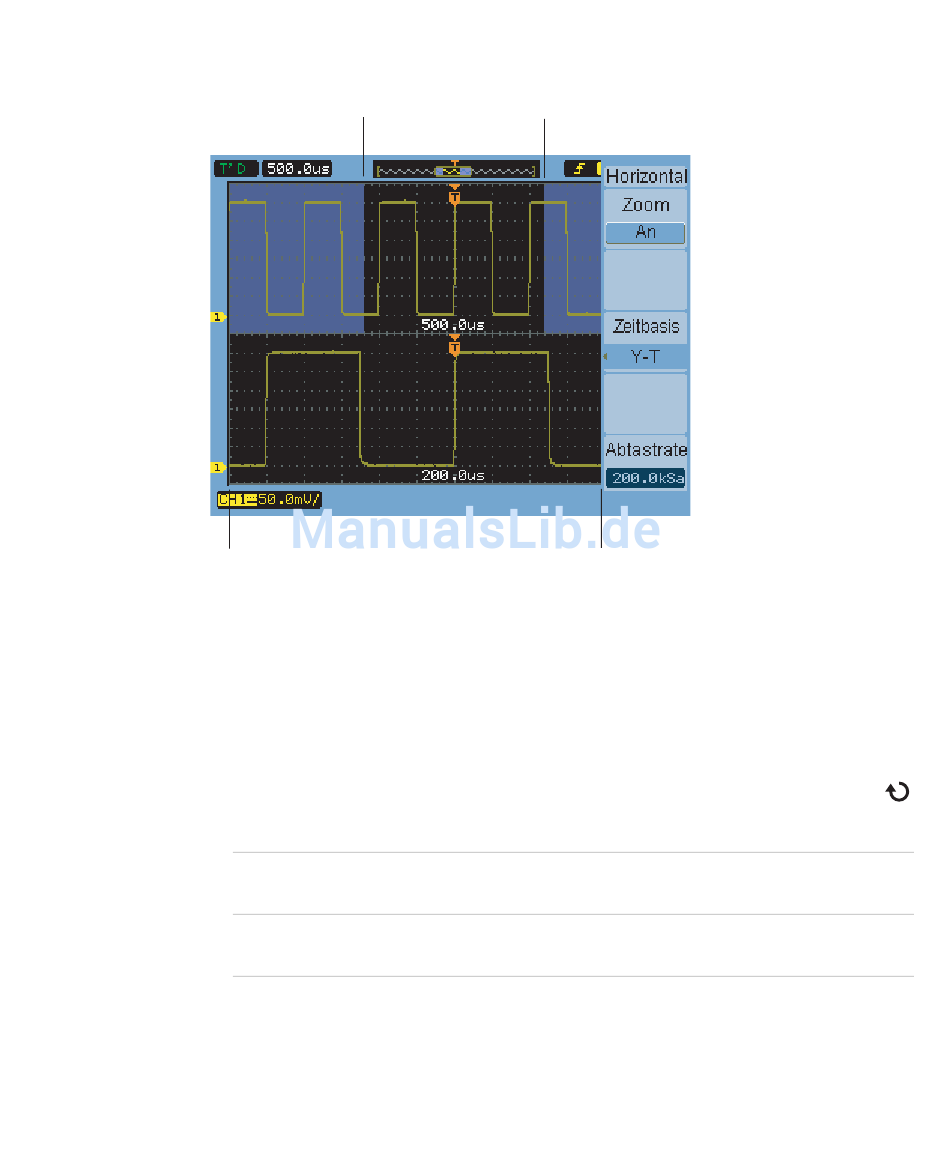

Abbildung 14 Fenster Gezoomte Zeitbasis

So ändern Sie die horizontale Zeitbasis (Y-T, X-Y, oder Roll)
1 Drücken Sie Menü/Zoom [Menu/Zoom].
2 Drücken Sie Zeit basis im Menü Horizontal.
3 Halten Sie den Softkey Zeitbasis gedrückt oder drehen Sie den Drehknopf
42
Gezoomtes Fenster
Gezoomte Fensteransicht
Eingabe, um zwischen folgenden Optionen auszuwählen:
Y–T.
Amplitude zu Zeit. Dies ist die typische Einstellung für die
horizontale Zeitbasis.
X-Y
Kanal 2 (x- Achse) zu Kanal 1(y- Achse), siehe
Format" auf Seite 43.
Benutzerhandbuch für Oszilloskope der Agilent 1000 Series
„X- Y-
