R8-14...R20-14

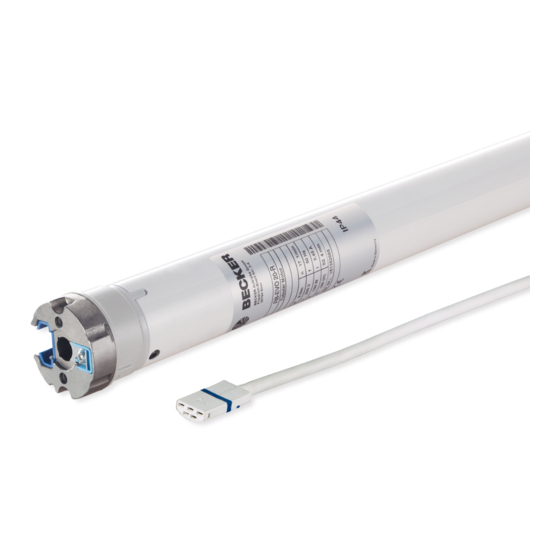

Modell: EVO 20 RJ
Montage- und Betriebsanleitung
de
Rohrantrieb mit variabler Abtriebsdrehzahl für
Rollladenanlagen mit Jalousierfunktion
Wichtige Informationen für:
• den Monteur / • die Elektrofachkraft / • den Benutzer
Bitte entsprechend weiterleiten!
Diese Originalanleitung ist vom Benutzer aufzubewahren.
1010 300 010 0b 14.10.2019
Becker-Antriebe GmbH
Friedrich-Ebert-Straße 2-4
35764 Sinn/Germany
www.becker-antriebe.com
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Becker EVO 20 RJ
Inhaltszusammenfassung für Becker EVO 20 RJ
- Seite 1 R8-14...R20-14 Modell: EVO 20 RJ Montage- und Betriebsanleitung Rohrantrieb mit variabler Abtriebsdrehzahl für Rollladenanlagen mit Jalousierfunktion Wichtige Informationen für: • den Monteur / • die Elektrofachkraft / • den Benutzer Bitte entsprechend weiterleiten! Diese Originalanleitung ist vom Benutzer aufzubewahren. 1010 300 010 0b 14.10.2019 ...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Allgemeines.................................. 3 Gewährleistung.................................. 3 Sicherheitshinweise ................................ 4 Hinweise für den Benutzer ............................... 4 Hinweise für die Montage und Inbetriebnahme ........................ 4 Bestimmungsgemäße Verwendung ............................ 6 Montage und Demontage der steckbaren Anschlussleitung .................... 6 Montage der steckbaren Anschlussleitung ........................ 6 Demontage der steckbaren Anschlussleitung für Rohrantriebe Ø45 / Ø58 ................ -
Seite 3: Allgemeines
Allgemeines Diese Rohrantriebe sind hochwertige Qualitätsprodukte mit folgenden Leistungsmerkmalen: • Optimiert für Rollladenanwendungen mit Jalousierfunktion • Verschiedene Fahrprofile • Installation ohne Anschläge möglich (Punkt unten zu Punkt oben) • Automatisches Erkennen von Endlagen durch intelligente Elektronik bei Verwendung von Anschlagsystemen •... -
Seite 4: Sicherheitshinweise
Sicherheitshinweise Die folgenden Sicherheitshinweise und Warnungen dienen zur Abwendung von Gefahren sowie zur Vermeidung von Personen- und Sachschäden. Hinweise für den Benutzer Allgemeine Hinweise • Der Antrieb muss während der Reinigung, Wartung und dem Austausch von Teilen von seiner Strom- quelle getrennt werden. - Seite 5 • Nennmoment und Einschaltdauer müssen auf die Anforderungen des angetriebenen Produkts abge- stimmt sein. Technische Daten - Nennmoment und Betriebsdauer finden Sie auf dem Typenschild des Rohran- triebs. • Gefährlich sich bewegende Teile des Antriebs müssen mehr als 2,5 m über dem Boden oder einer an- deren Ebene, die den Zugang zu dem Antrieb gewährt, montiert werden.
-
Seite 6: Bestimmungsgemäße Verwendung
Bestimmungsgemäße Verwendung Der Rohrantriebstyp in der vorliegenden Anleitung ist ausschließlich für den Betrieb von Rollladenanlagen mit Jalousierfunktion bestimmt. Dieser Rohrantriebstyp unterstützt neben der Panzeraufhängung durch Federn zusätzlich starre Wellenverbinder z. B. mechani- sche Hochschiebesicherungen von Zurfluh-Feller, Simu, GAH Alberts oder Deprat. Diese werden automatisch erkannt. Werden die Federn oder die oberste Lamelle an die Wickelwelle geschraubt oder genietet, muss in der unteren Endlage ein Punkt eingestellt werden. -
Seite 7: Demontage Der Steckbaren Anschlussleitung Für Rohrantriebe Ø45 / Ø58
Demontage der steckbaren Anschlussleitung für Rohrantriebe Ø45 / Ø58 VORSICHT Vor der Demontage ist die Anschlussleitung spannungsfrei zu schalten. Stecken Sie einen passenden Schlitz-Schraubendreher mittig bis Anschlag in die Aussparung des Rastbügels, so dass der Rast- bügel die Rastnase am Stecker freigibt. Jetzt können Sie die Anschlussleitung zusammen mit dem Schlitz-Schraubendreher herausziehen. -
Seite 8: Montage
Montage Montage des Antriebs ACHTUNG Zur Kopplung des Antriebs mit dem angetriebenen Teil, dürfen ausschließlich Komponen- ten aus dem aktuellen Produktkatalog für das mechanische Zubehör des Antriebsherstel- lers verwendet werden. Der Monteur muss sich vor der Montage von der erforderlichen Festigkeit des Mauerwerks bzw. des zu motorisierenden Systems (Drehmoment des Antriebs plus Gewicht des Behanges) überzeugen. -
Seite 9: Demontage Des Mitnehmers Mit Sicherung An Der Abtriebswelle
Demontage des Mitnehmers mit Sicherung an der Abtriebswelle Demontage mit dem Demontagewerkzeug Art.-Nr. 4930 300 606 0 Demontage mit einer Spitzzange Montage des Antriebs in der Welle Bei Profilwellen: Toleranzen der Nutbreiten in verschiedenen Wickelwellen lassen sich bei einigen Mit- nehmern durch Drehen des Mitnehmers in eine andere Nutausnehmung ausgleichen. - Seite 10 ACHTUNG Der Rohrantrieb darf beim Einschieben in die Welle nicht eingeschlagen und nicht in die Wickelwelle fallen gelassen werden! Die Befestigung des Panzers ist nur mittels Federn oder starre Wellenverbinder möglich. Wir empfehlen mindestens 3 Stück pro Meter Wi- ckelwelle zu verwenden. Montieren Sie den Rohrantrieb mit entsprechendem Ring (1) und Mitnehmer (2).
-
Seite 11: Einstellen Der Endlagen Mit Dem Einstellset
Einstellen der Endlagen mit dem Einstellset Einstellset für Antriebe mit elektronischer Endabschaltung. Programmiertaste Fahrtaste ACHTUNG Das Einstellset ist nicht für die dauerhafte Bedienung geeignet, sondern nur für die Inbe- triebnahme vorgesehen. Intelligentes Installationsmanagement Endlagen Status Indikator (ESI) Durch kurzes Stoppen und Weiterfahren wird signalisiert, dass in die jeweilige Laufrichtung noch keine Endlage eingestellt ist. Abschluss der Installation nach der automatischen Endlageneinstellung „Anschlag“... - Seite 12 Punkt oben zu Punkt unten Bei dieser Endlageneinstellung erfolgt kein Behanglängenausgleich. Fahren Sie die gewünschte obere Endlage an. Drücken Sie die Programmiertaste des Einstellsets für 3 Sekunden. ▻ Der Rohrantrieb quittiert. Anschließend fahren Sie die gewünschte jalousierte Endlage an. Jetzt drücken Sie die Programmiertaste des Einstellsets für 3 Sekunden. ▻...
-
Seite 13: Löschen Der Endlagen Mit Dem Einstellset
Löschen der Endlagen mit dem Einstellset Verbinden Sie die Anschlusslitzen des Rohrantriebs farbengleich mit denen des Einstell- sets und schalten Sie die Netzspannung ein. Eventuell eingestellte Zusatzfunktionen werden mit gelöscht oder in den Auslieferungszu- stand zurückgesetzt. Bitte lassen Sie 1s Pause nach dem letzten Fahrbefehl, bevor Sie mit der Löschsequenz beginnen. -
Seite 14: Einstellen Der Endlagen Mit Einem Knebelschalter Oder Einem Verriegelten Taster
Einstellen der Endlagen mit einem Knebelschalter oder einem verriegelten Taster Intelligentes Installationsmanagement Endlagen Status Indikator (ESI) Durch kurzes Stoppen und Weiterfahren wird signalisiert, dass in die jeweilige Laufrichtung noch keine Endlage eingestellt ist. Abschluss der Installation nach der automatischen Endlageneinstellung „Anschlag“ Der Antrieb speichert die Endlageneinstellung „Anschlag“... -
Seite 15: Anschlag Oben Zu Punkt Unten
Führen Sie die folgende Sequenz ohne Unterbrechung zwischen den einzelnen Fahrbefehlen durch. ▻ Der Rohrantrieb quittiert. Nachdem die ersten beiden Endlagen fest eingestellt sind, fährt der Rollladen langsam. bis STOPP und halten bis Fahren Sie nun in die geschlossene Endlage. Führen Sie die folgende Sequenz ohne Unterbrechung zwischen den einzelnen Fahrbefehlen durch. -
Seite 16: Löschen Der Endlagen Mit Einem Knebelschalter Oder Einem Verriegelten Taster
Löschen der Endlagen mit einem Knebelschalter oder einem verriegelten Taster Die Reihenfolge der Schaltbefehle muss zügig nacheinander durchgeführt werden. Führen Sie folgende Löschsequenz ohne Unterbrechung zwischen den einzelnen Fahrbefehlen durch: Der Rohrantrieb quittiert. Die Endlagen sind gelöscht. Bedienung Mit der AUF-Taste fahren Sie in die obere Endlage. Mit der AB-Taste fahren Sie in die geschlossene Endlage. -
Seite 17: Zusatzfunktion Festfrierschutz Oben
Zusatzfunktion Festfrierschutz oben Mit dem Festfrierschutz oben wird das Festfrieren des Behanges in der oberen Endlage erschwert, da der Behang kurz vor dem oberen Anschlag stoppt. Der Abstand zum oberen Anschlag wird automatisch zyklisch überprüft und ggfs. korrigiert. Der Festfrierschutz oben ist im Auslieferzustand deaktiviert. Um den Festfrierschutz aktivieren zu können, müssen beide Endlagen eingestellt sein. -
Seite 18: Hinweise Für Die Elektrofachkraft
Hinweise für die Elektrofachkraft Die Rohrantriebe mit elektronischer Endabschaltung können parallel geschaltet werden. Dabei muss die maximale Schaltkontakt- belastung der Schalteinrichtung (Zeitschaltuhr, Relaissteuerung, Schalter, etc.) beachtet werden. Verwenden Sie zur Ansteuerung der Antriebe mit elektronischer Endabschaltung nur Schaltelemente (Schaltuhren), die das N-Potential nicht über den Antrieb be- ziehen. -
Seite 19: Technische Daten Ø45
Technische Daten Ø45 Rohrantrieb R8-14 R12-14 R20-14 Modell EVO 20 RJ C EVO ROP+ J2 Nennmoment [Nm] Abtriebsdrehzahl [min Endschalterbereich 64 Umdrehungen Anschlussspannung 230 V AC / 50 Hz Anschlussleistung [W] bei 17 min Nennstromaufnahme [A] bei 17 min 0,26... -
Seite 20: Was Tun Wenn
Was tun wenn...? Problem Abhilfe Rollladenpanzer wird schief bzw. nicht hochgezogen. Anlage instand setzen; anschl. Endlagen neu programmieren. Rohrantrieb überfährt die Endlage bzw. erreicht die eingestellte Elektroinstallation instand setzen, Endlagen neu programmie- Endlage nicht. ren. Elektroinstallation prüfen, externe Verbraucher entfernen, End- lagen neu programmieren. -
Seite 21: Anschlussbeispiele
Anschlussbeispiele Die Zuordnung der Adern schwarz und braun zur Fahrtrichtung ist von der Einbaulage des Antriebs (Links- oder Rechtseinbau) abhängig. Ansteuerung eines/mehrerer Antriebe(s) über einen Schalter/Taster... -
Seite 22: Zentral-, Gruppen- Und Individual-Steuerung Über Centronic Unitcontrol Uc42
Zentral-, Gruppen- und Individual-Steuerung über Centronic UnitControl UC42 Zentral Steuergerät Netz 230V / 50Hz Zentralleitung 230V / 50Hz (Anschluss weiterer Steuerungen) Gruppe 230V / 50Hz Individual Individual 230V / 50Hz 230V / 50Hz... -
Seite 23: Konformitätserklärung
Konformitätserklärung...
