5.2 Elektrodenplatzierung

1) Die Elektroden müssen auf dem Brustbein oder den Rippen, nicht jedoch zwischen
den Rippen platziert werden. Bei weiblichen Patienten ist eine Platzierung auf den
Brüsten zu vermeiden.
2) Das EKG-Kabel wird über einen HDMI-Steckverbinder an den Rekorder
angeschlossen. Stellen Sie sicher, dass das Kabel richtig am HDMI-Anschluss
angeschlossen ist.
3) Die Kanal-Elektroden-Zuweisungen für eine 3-Kanal-EKG-Aufzeichnung mit 5
Ableitungen sind in Tabelle 5.1 zusammengefasst und Abbildung 5.2 veranschaulicht
die Elektrodenplatzierung.
Tabelle 5.1, Zuweisung der Elektroden zu den Kanälen für eine 3-Kanal-EKG-

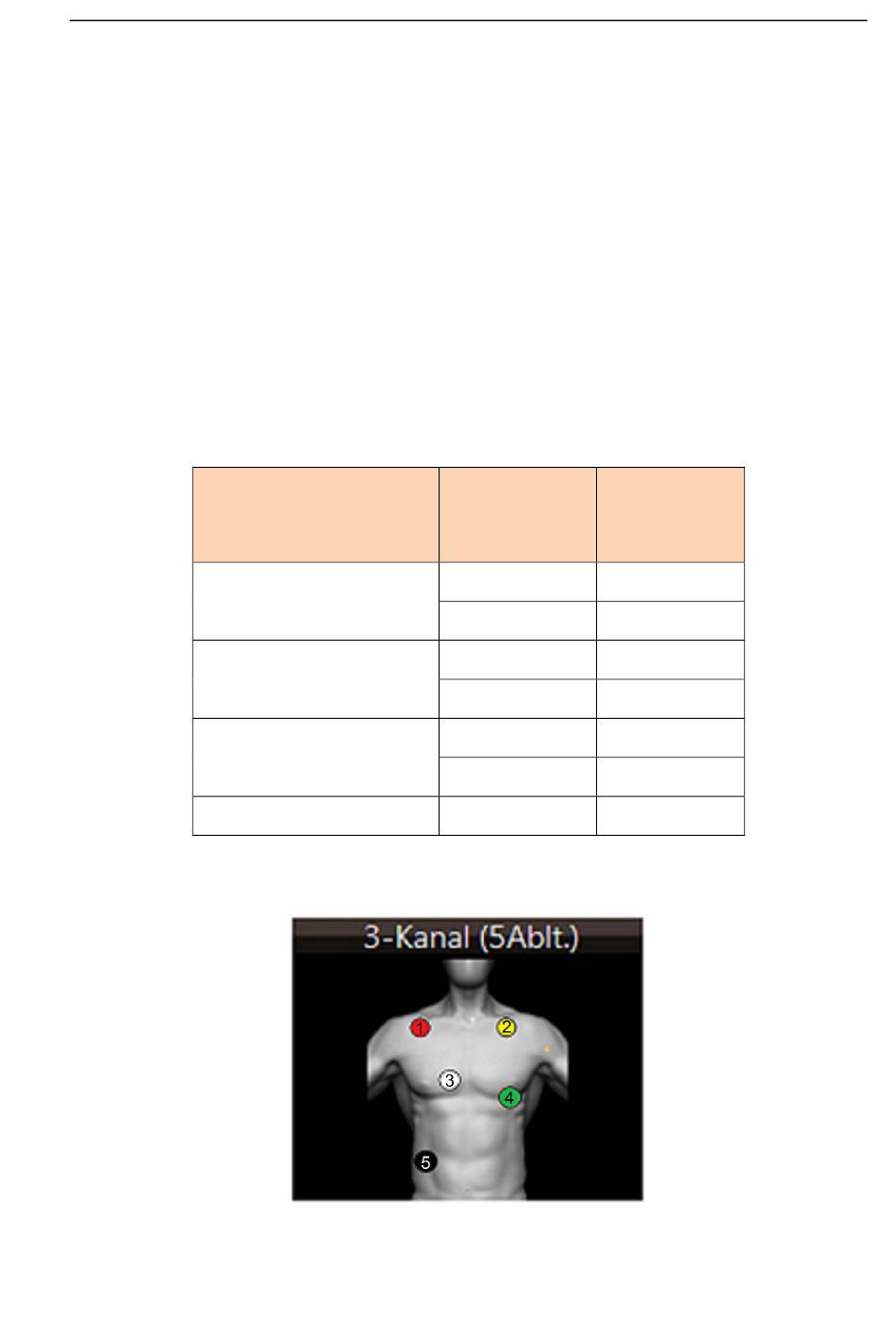

Abbildung 5.2, Elektrodenplatzierung für eine 3-Kanal-EKG-Aufzeichnung mit 5
Gebrauchsanweisung ECG Time
Kanal
K1
K2
K3
Masse
Aufzeichnung mit 5 Ableitungen
Farbe
Elektroden-
anschluss
Rot (1)
Grün (4)
Weiß (3)
Gelb (2)
Grün (4)
Gelb (2)
Schwarz
20
Position
R
F
C1
L
F
L
N
