Lancom 4
Konfiguration der Analogausgänge in der Lancom-4-Software
1)
Vom Hauptmenü die Option Einstellungen auswählen.
Der Bildschirm „Einstellungen" wird angezeigt.
2)
Die Option Analogausgang auswählen.
Der Einstellungsbildschirm „Ausgang 4-20 mA" wird angezeigt.
3)
Wählen Sie mit den Links-/Rechts-Tasten zunächst den benötigten Kanal
aus. Drücken Sie dann zur Auswahl die Eingabetaste.
4)
Mithilfe der Links-/Rechts-Tasten die erforderliche Ausgangsoption
auswählen (z. B. NO2).
5)
Die Eingabetaste drücken, um die Einstellung zu speichern (die Nachricht
Gespeichert wird angezeigt).
6)
Das vorstehende Verfahren für jeden gewünschten Ausgang wiederholen.

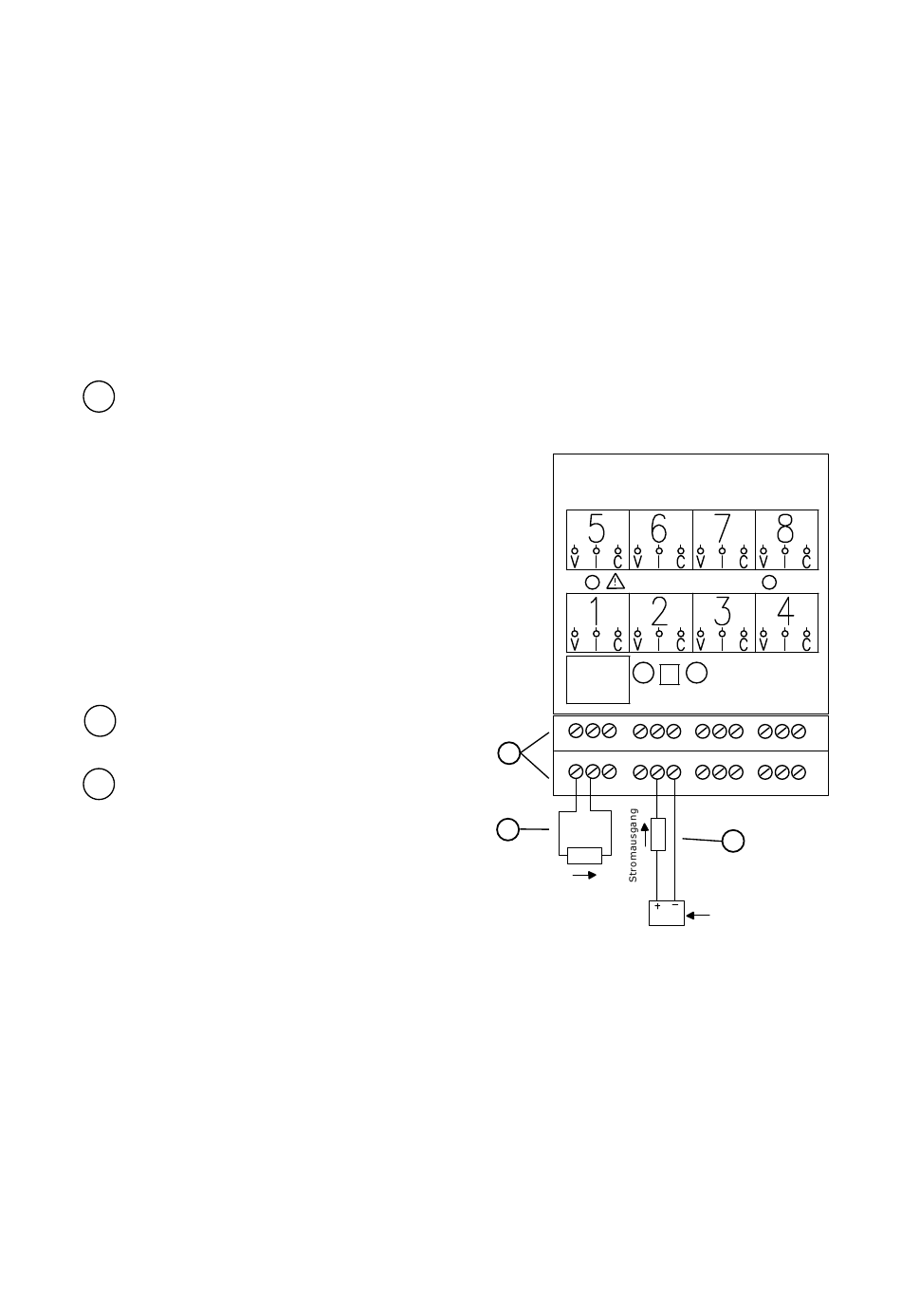

Ausgangsanschlüsse
1
Polklemmen
V
Ausgangsspannung (nominal 24 V
Erde-Spannung)
I
Kontrollierte Stromsenke
C
Masse oder Erdung
Isolierung
Die acht Kanäle sind separat isoliert.
Anschlüsse
Die Ausgänge sind so konzipiert, entweder
passive oder fremdenergielose Lasten zu
akzeptieren. Bei jedem Modell ist jede
beliebige Kombination möglich.
2
Passiv
Anschluss passiver Lasten zwischen V und
I.
3
Fremdenergielos
Anschluss von Antriebsstrom zwischen I
und C.
Seite 28
Benutzerhandbuch
STROMSCHLEIFENAUSGANGSMODUL
SIEHE HANDBUCH
EIN ID KOMMUNIKATIONSABTEILUNG
1
2
Stromausgang
Passiv
3
Fremdenergielos
Stromeinlass
