9.4 Analogausgänge (optional)
Das Analogausgangsmodul ist für den Anschluss an den Lancom 4 mithilfe des
seriellen Kommunikationssteckers am Vorderteil vorgesehen (s. Abschnitt 1.1).
Die Analogausgangsoption gestattet die Zuweisung eines Gasmesswerts an den
jeweiligen Analogausgangskanal. Es sind 8 Analogausgangskanäle verfügbar.
Die Wahl der verfügbaren Gasmesswerte wird bestimmt von den
Messwertoptionen, die im Lancom 4 aktiviert sind.
Sind die Analogausgänge aktiviert, werden die Ausgänge bei der Vornahme von
Gasmesswerten einmal pro Sekunde aktualisiert.
Der Ausgang 4 bis 20 mA ist wie folgt für Gasmesswerte kalibriert:
• 4 mA = Gaskonzentration null;
• 20 mA = maximale Gaskonzentration (gemäß den eingestellten
Werksoptionen des Geräts);
• < 4 mA = negativer Messwert.
Neben den Gaskonzentrationen lassen sich bei den Ausgängen 4 bis 20 mA die
folgenden Parameter anzeigen:
• NOx;
• Berechnetes CO2, wo kein Sensor bereitgestellt wird;
• Brennstofftemperatur;
• Verbrennungswirkungsgrad.
Konfiguration des seriellen Anschlusses für RS485
Damit die Analogausgangsoption in Kombination mit dem Lancom 4
funktioniert, muss der Kommunikationsmodus auf RS485 eingestellt sein. Der
Kommunikationsmodus wird mithilfe der DIP-Schalter an der Rückseite des
Lancom-4-Displays eingestellt.

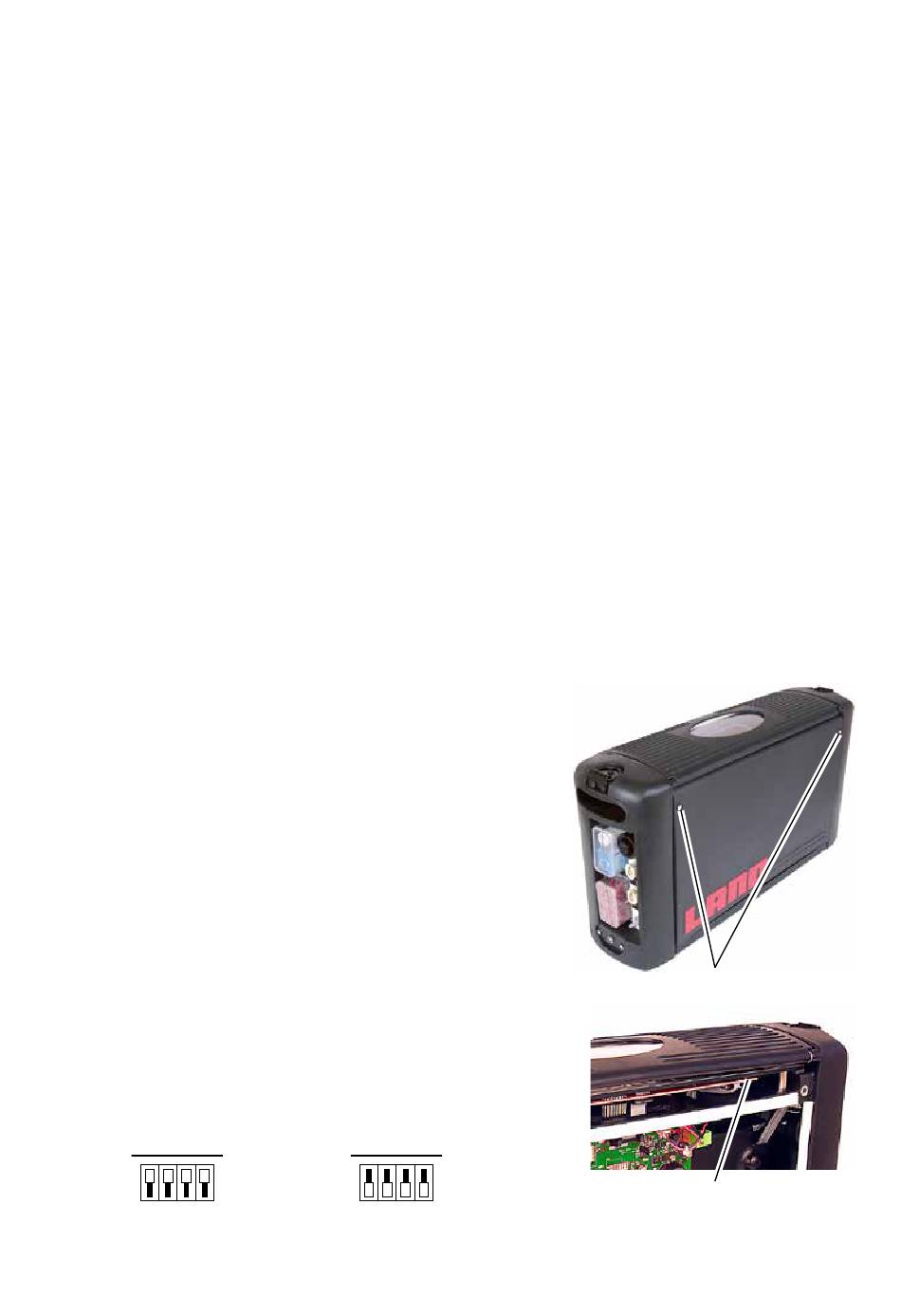

Zugriff auf die DIP-Schalter:
1) Die Seitenteilschrauben entfernen.
2) Das Seitenteil entfernen.
Die DIP-Schalter befinden sich unter der
Rückseite des Geräts und lassen sich
entweder auf RS232- oder RS485-Betrieb
einstellen
Um die Schalter auf RS485-Betrieb zu
3)
stellen, müssen die DIP-Schalter wie auf
der nachstehenden Abbildung gestellt
werden.
4) Stehen die Schalter auf RS485-Betrieb,
muss das Seitenteil des Lancom 4 befestigt
werden.
Der Lancom 4 ist nun bereit zur Verwendung
mit den Analogausgangsoptionen.
Kante der Platine
RS485
Kante der Platine
RS232
Lancom 4
Schrauben der Seitenteile
DIP-Schalter
