6.4 Verwendung der Strömungssonde zur Feststellung der Rauchgasge-
schwindigkeit
Die Sonde vor Schritt 6 nicht in den Schornstein
einführen.
1)
Vom Hauptmenü Durchfluss
auswählen.
2)
Alle auf diesem Bildschirm
erforderlichen Informationen angeben.
Für Sonden-K-Faktor 1,422 eingeben.
Für Dichtenkorrektur-Faktor 1,000
eingeben (es sei denn, ein präziser
Dichtenvergleich lässt sich anstellen).
Zur Erfüllung der Anforderungen die
verbleibenden Einstellungen auf diesem
Bildschirm ausfüllen.
3)
Die Taste „Beenden" drücken.
Der Bildschirm „Durchfluss" wird
angezeigt.
4)
Die Option Gemessen auswählen.
Die Meldung Sonde anschließen ...
wird angezeigt.
5)
Die Sonde an den Analysator
anschließen (wie dargestellt).
Die Sonde muss im Schornstein
positioniert werden und die
Sondenspitze muss direkt in
den Gasstrom zeigen. Der auf
dem Griff befindliche Anzeiger
„Durchflussrichtung" lässt sich nach
Einführung der Sonde in den Schornstein
als Anleitung verwenden.
6)
Die Strömungssonde mithilfe des
Dichtungskegels, der sie positioniert, in
den Schornstein einführen.
7)
Die Eingabetaste drücken, um die
Strömungsmessungen aufzuzeichnen.
Die Strömungsmessungen werden auf
dem Bildschirm angezeigt.
8)
Die Schaltfläche „Messungen" drücken,
um die Messwerte zu speichern.

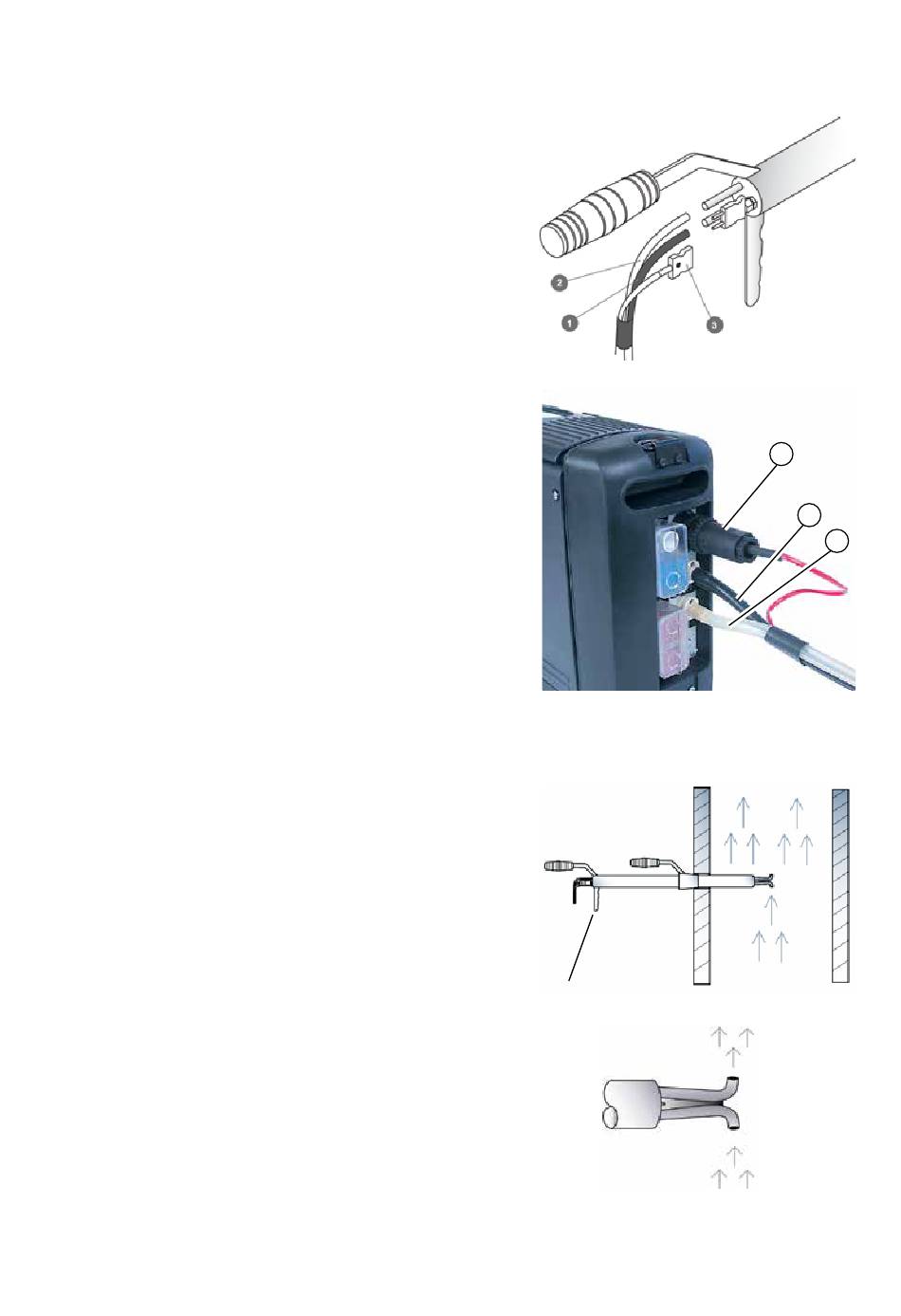

1
Schwarzes Rohr
2
Durchsichtiges Rohr
3
Thermoelement
Richtung des
Durchflussmessers
Sondenspitze
Richtung
des
Gasstromes
Lancom 4
3
1
2
Seite 17
