Aufbau

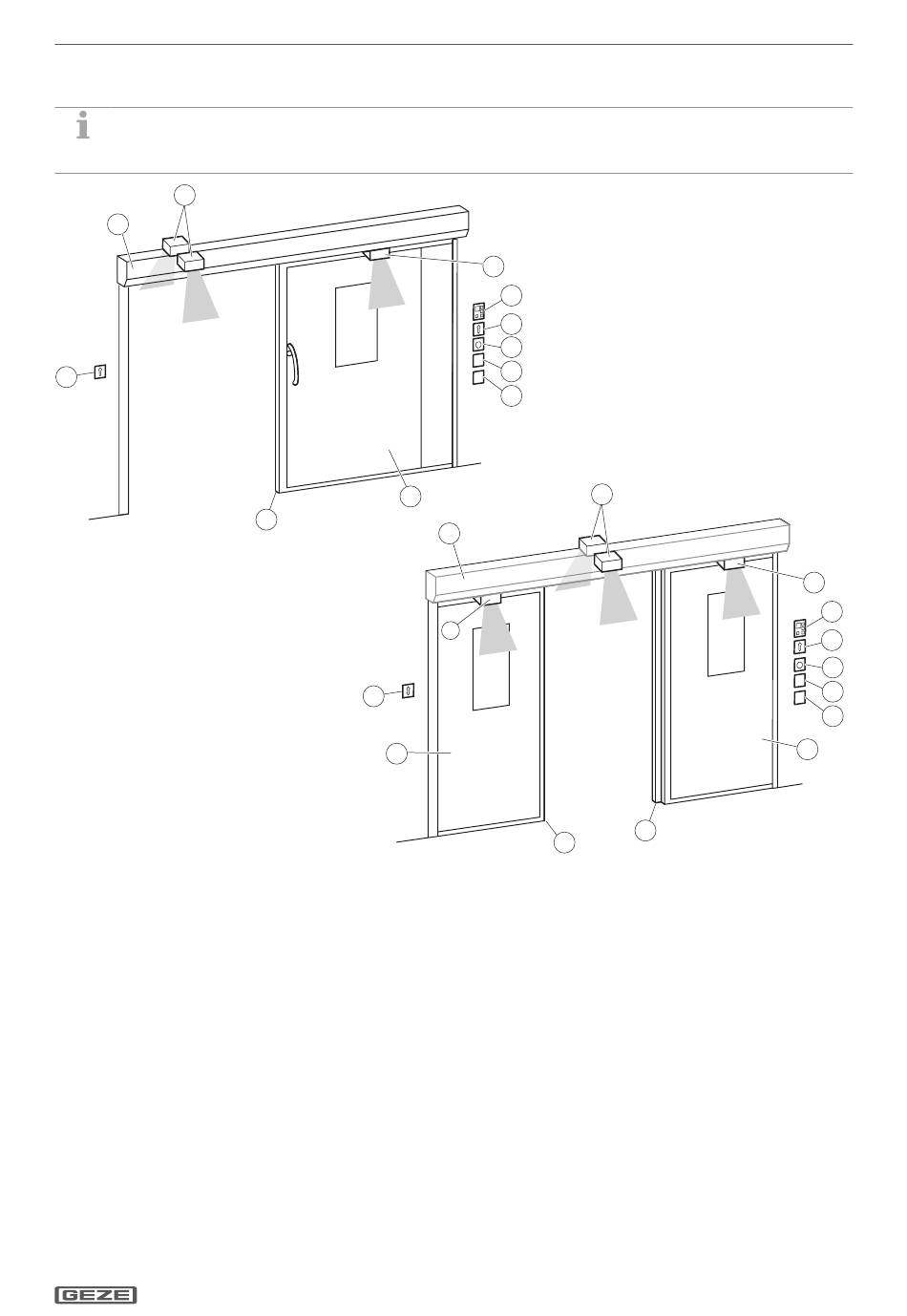

Das abgebildete Türsystem ist nur eine Prinzipdarstellung.
Aus technischen Gründen lassen sich hier nicht alle Möglichkeiten darstellen.
Die Bedienelemente können individuell angeordnet werden.
2
1
11
1 Antrieb
2 Kombimelder
3 Sicherheitssensor Öffnen
4 Programmschalter
5 Schlüsseltaster (Option) für Freigabe des
Programmschalters
6 Taster Reinigungsöffnung
9
10
11
9
3
4
5
6
7
8
2
1
3
10
7 Taster Schwesternöffnung (reduzierte Öffnungsweite)
8 Taster Bettenöffnung (volle Öffnungsweite)
9 Türflügel
10 Bodenführung
11 Kontaktgeber „Berechtigt" (KB) für berechtigtes Öffnen
(z. B. Schlüsseltaster)
