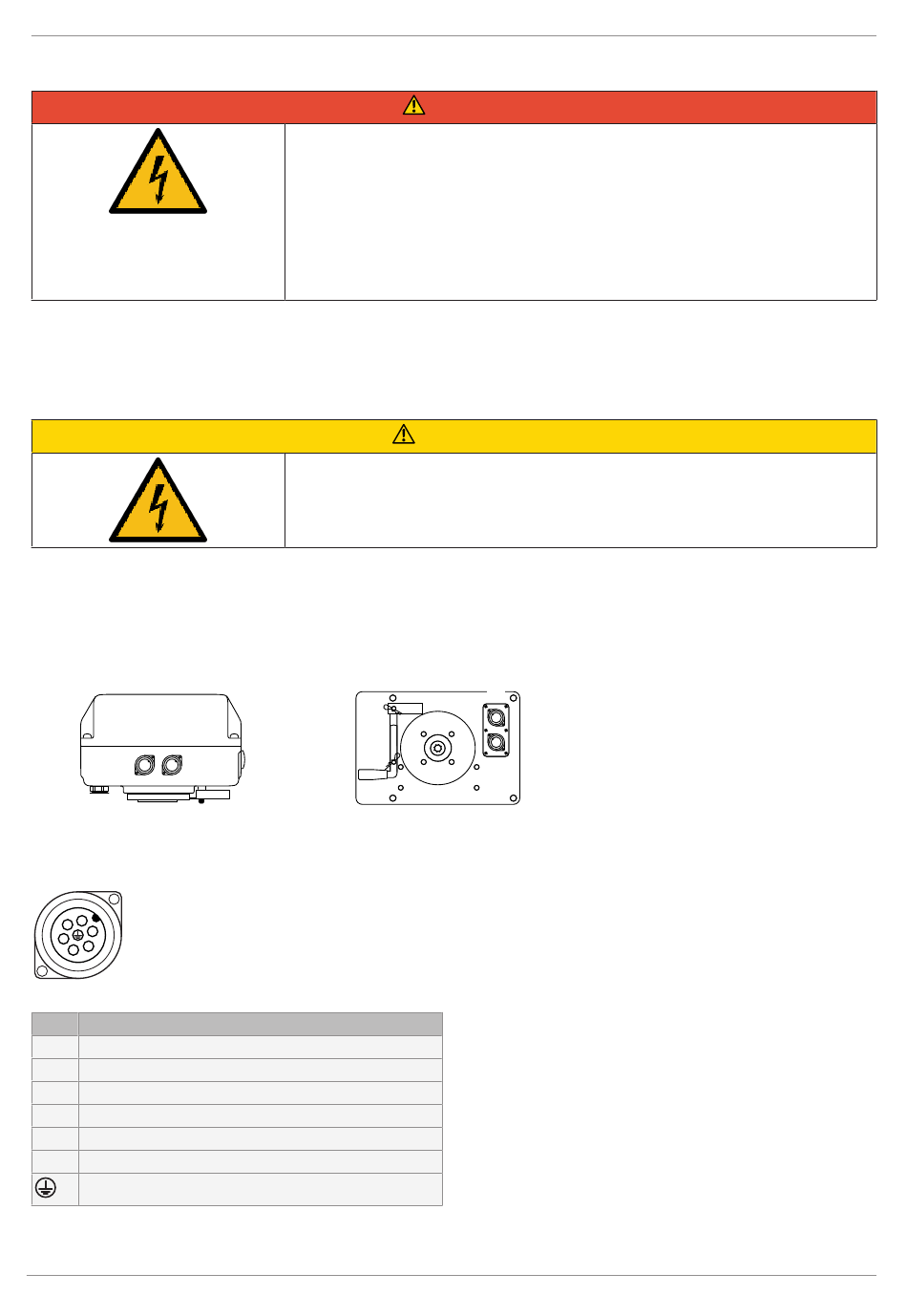

12 Elektrischer Anschluss
12 Elektrischer Anschluss
1. Die beigefügten Steckverbindungen für Spannungsversorgungs- und Signalleitung entsprechend dem Anschlussplan auf-
legen.
Am Gehäuse befinden sich je nach Ausführung ein oder zwei Steckverbinder:
–
für Spannungsversorgung (gekennzeichnet mit Aufkleber der Spannungsart)
–
für Signalleitung (bei Ausführung A0 nicht vorhanden)
12.1 Anschluss- / Verdrahtungsplan
12.1.1 AUF/ZU-Steuerung, Standard (Code A0)
24 V DC (Code C1), 120 V AC (Code G4) und 230 V AC (Code L4)
Lage der Steckverbinder
X1
X2
Antriebsausführung 2070
Elektrischer Anschluss
6
5
1
4
3 2
Steckerbelegung X1
Pin
1
L1 / Uv+, Versorgungsspannung
2
N / Uv-, Versorgungsspannung
3
L1 / Uv+, Laufrichtung ZU
4
N / Uv-, Laufrichtung ZU
5
L1 / Uv+, Laufrichtung AUF
6
N / Uv-, Laufrichtung AUF
PE, Schutzleiter
GEMÜ 9468
Stromschlag durch gefährliche Spannung!
▶ Verletzungen oder Tod (bei Betriebsspannung größer als Schutzkleinspannung)
drohen.
▶ Die elektrischen Anschlüsse werden bei abgenommener Haube durchgeführt.
▶ Ein elektrischer Schlag kann zu schweren Verbrennungen und lebensgefährlichen
Verletzungen führen.
Produkt immer spannungsfrei schalten!
●
Arbeiten dürfen deshalb nur von qualifizierten Elektrofachkräften ausgeführt wer-
●
den.
Bei Ausführung AE (zusätzliche potentialfreie Endschalter) und Ausführung AP (Po-
●
tentiometerausgang als Stellungsrückmeldung) dürfen die Steckerverbindungen
nicht mit der Spannungsversorgung vertauscht werden.
Antriebsausführung 4100, 4200
Beschreibung
GEFAHR
VORSICHT
X1
X2
16 / 32
X1
X2
