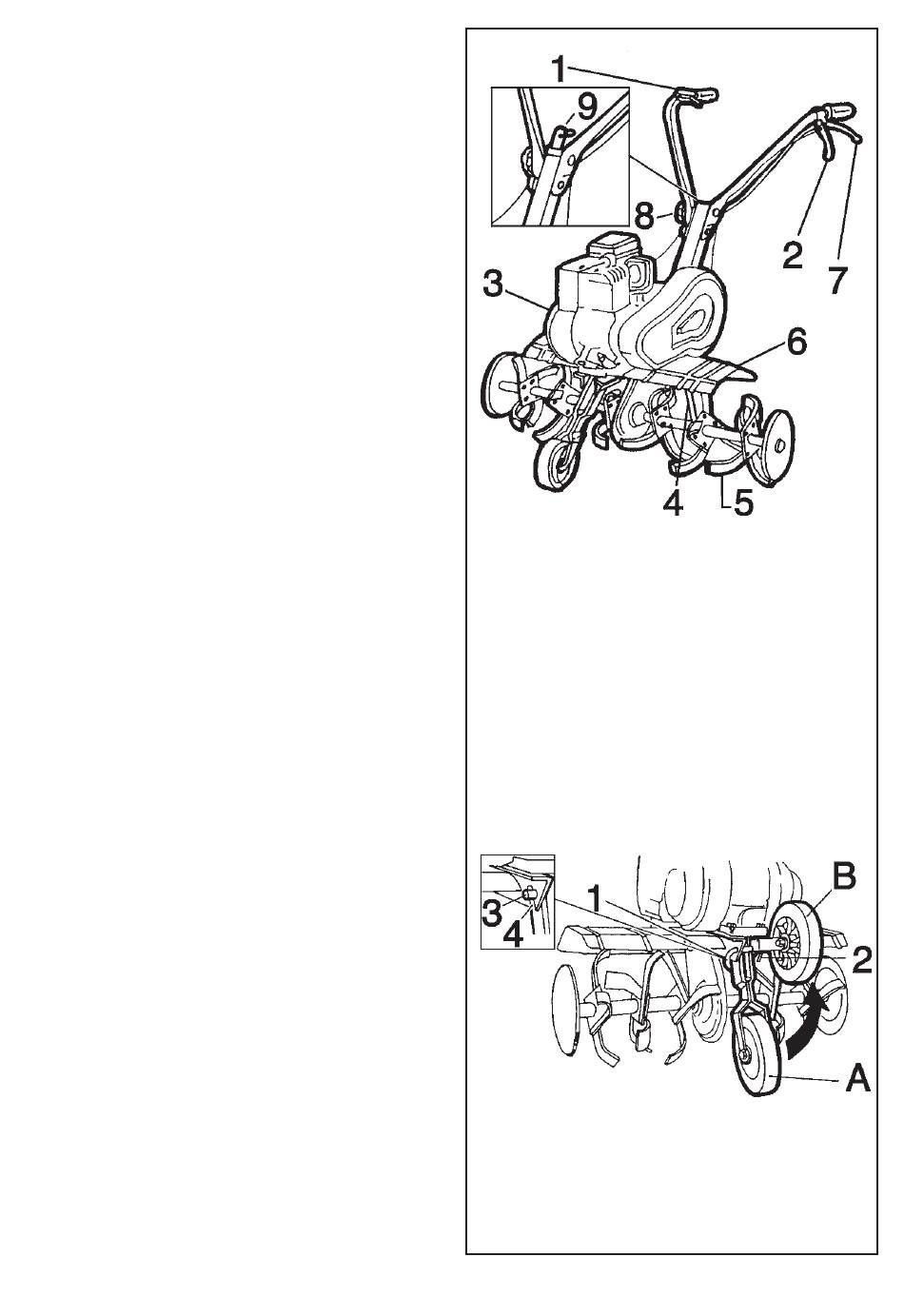

BESCHREIBUNG DER
BEDIENUNGSELEMENTE
(Abb. 2)
1) Manueller Gashebel
2) Bedienungshebel für das Hackgetriebe
(Unfallschutz- Sicherheitsvorrichtung)
3) Anlasserzuggriff (Reversierstarter)
4) Deichsel für die Fräseinstellung
(verstellbar)
5) Fräsen (mit Verbreiterung)
6) Frässchutzgehäuse
7) Rückwärtsganghebel (falls
vorgesehen)
8) Knauf für die
Lenkholmhöhenverstellung
9) Hebel für die Höhen- und Seiten-
verstellung der Lenkholme (falls
vorgesehen)

MONTAGE DER MOTORHACKE

(Abb. 3)

Die Motorhacke wird, falls nicht

ausdrücklich anders vereinbart, einzeln
verpackt geliefert. Zur Montage der
Motorhacke bitte wie folgt vorgehen:
Montage des Übersetzungsrades
- Befestigen Sie die Radhalterung mit
dem eigens dafür vorgesehenen Bolzen
(3) und dem Splint (4) (Abb. 3).
- Transportstellung "A".
- Arbeitsstellung "B".
Zur Transportstellung montieren Sie den
Bolzen 1 wie auf Abb. 3 dargestellt.
Um das Rad in die Arbeitsstellung
zu bringen, reicht es, den Splint 2 zu
enffernen, den Bolzen herauszuziehen
u n d d i e H a l t e r u n g z u d r e h e n .
Abschließend setzen Sie den Bolzen
mit dem Splint wieder ein.
fig.3
28
