Inhaltszusammenfassung für FERREX FABH 20-I

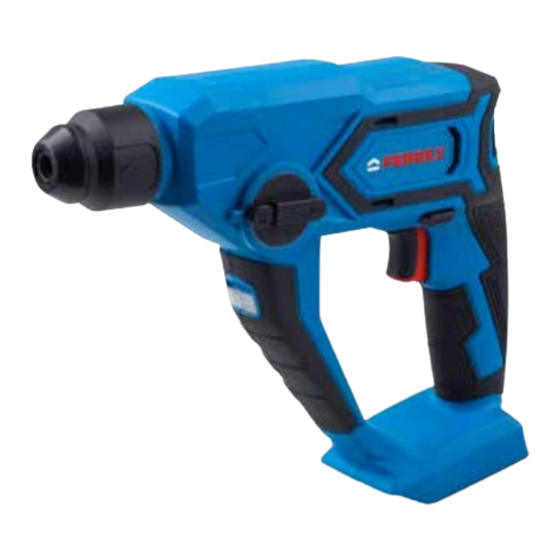

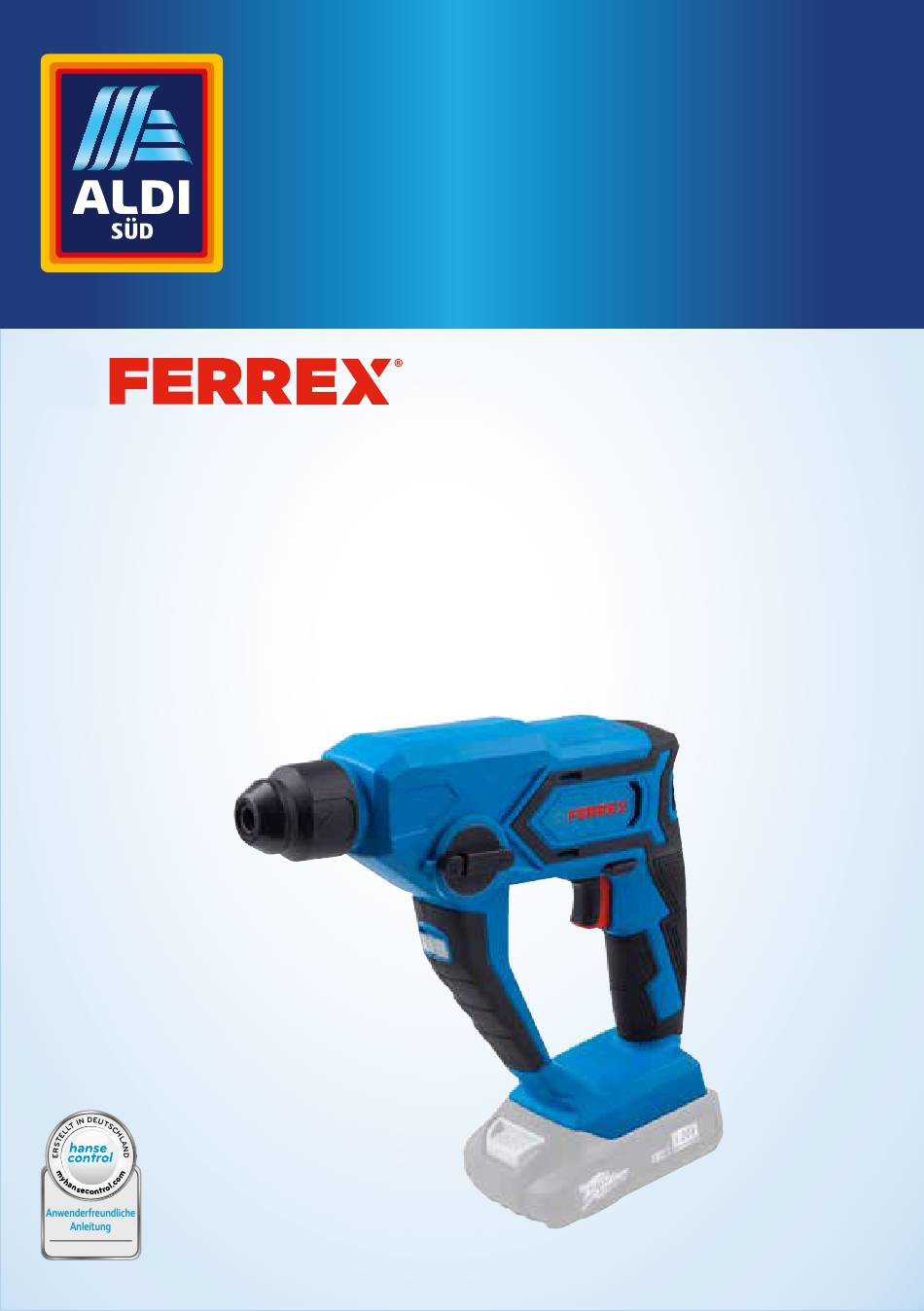

- Seite 1 Bedienungs- anleitung 20 V LI-ION AKKU- MULTIFUNKTIONS- BOHRHAMMER Originalbetriebsanleitung ID: #05006...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Lieferumfang ............... 3 Komponenten ................6 Allgemeines ................. 7 Bedienungsanleitung lesen und aufbewahren ....7 Zeichenerklärung ..............7 Sicherheit ................8 Hinweiserklärung ..............8 Bestimmungsgemäßer Gebrauch ........8 Restrisiken ................9 Allgemeine Sicherheitshinweise für Elektrowerkzeuge .10 Verwendung und Behandlung des Akkuwerkzeugs ..13 Sicherheitshinweise für Hämmer ........ -
Seite 3: Lieferumfang
Lieferumfang Lieferumfang... - Seite 4 Lieferumfang...
- Seite 5 Lieferumfang...
-
Seite 6: Komponenten
Lieferumfang Komponenten SDS-Plus-Aufnahme Verriegelung der SDS-Plus-Aufnahme Schalter (Rechts-/Linkslauf) Ein-/Ausschalter Akku-Aufnahme Schnellspannbohrfutter LED-Arbeitslicht Umschalter (Bohren/Hammerbohren) -
Seite 7: Allgemeines
Allgemeines Allgemeines Bedienungsanleitung lesen und aufbewahren Diese Bedienungsanleitung gehört zu diesem 20 V Li-Ion Akku-Multi- funktions-Bohrhammer (im Folgenden nur „Produkt“ genannt). Sie ent- hält wichtige Informationen zur Sicherheit, Verwendung und Pflege. Lesen Sie die Bedienungsanleitung sorgfältig durch, bevor Sie das Pro- dukt verwenden. -
Seite 8: Sicherheit
Sicherheit Tragen Sie geeignetes festes Schuhwerk. Tragen Sie geeignete Schutzhandschuhe. Angabe der Schlagzahl Sicherheit Hinweiserklärung Die folgenden Symbole und Signalwörter werden in dieser Bedienungsanleitung verwendet. Bezeichnet eine gefährliche Situation, die, wenn sie nicht vermieden wird, den Tod oder schwere WARNUNG! Verletzungen zur Folge haben kann. -
Seite 9: Restrisiken
Sicherheit Bohrhammer, betreiben Sie den Bohrhammer nicht mit Akkus anderer Hersteller. Der Hersteller oder Händler übernimmt keine Haftung für Verletzungen, Verluste oder Schäden, die durch nicht bestimmungsgemäße oder falsche Verwendung entstanden sind. Mögliche Beispiele für nicht bestimmungsgemäße oder falsche Verwendung sind: •... -
Seite 10: Allgemeine Sicherheitshinweise Für Elektrowerkzeuge
Sicherheit Allgemeine Sicherheitshinweise für Elektrowerkzeuge WARNUNG Lesen Sie alle Sicherheitshinweise, Anweisungen, Bebil- derungen und technischen Daten, mit denen dieses Elektrowerkzeug versehen ist. Versäumnisse bei der Einhaltung der nachfolgenden Anwei- sungen können elektrischen Schlag, Brand und/oder schwere Verletzun- gen verursachen. Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf. - Seite 11 Sicherheit d) Zweckentfremden Sie die Anschlussleitung nicht, um das Elekt- rowerkzeug zu tragen, aufzuhängen oder um den Stecker aus der Steckdose zu ziehen. Halten Sie die Anschlussleitung fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Teilen. Beschä- digte oder verwickelte Anschlussleitungen erhöhen das Risiko eines elektrischen Schlages.
- Seite 12 Sicherheit der sich in einem drehenden Teil des Elektrowerkzeugs befindet, kann zu Verletzungen führen. e) Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch können Sie das Elektrowerkzeug in unerwarteten Situationen besser kontrollieren.
-
Seite 13: Verwendung Und Behandlung Des Akkuwerkzeugs
Sicherheit e) Pflegen Sie Elektrowerkzeuge und Einsatzwerkzeug mit Sorgfalt. Kontrollieren Sie, ob bewegliche Teile einwandfrei funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Elektrowerkzeugs beeinträchtigt ist. Las- sen Sie beschädigte Teile vor dem Einsatz des Elektrowerkzeuges reparieren. -
Seite 14: Sicherheitshinweise Für Hämmer
Sicherheit e) Benutzen Sie keinen beschädigten oder veränderten Akku. Beschädigte oder veränderte Akkus können sich unvorhersehbar verhalten und zu Feuer, Explosion oder Verletzungsgefahr führen. f) Setzen Sie einen Akku keinem Feuer oder zu hohen Tempera- turen aus. Feuer oder Temperaturen über 130 °C können eine Explosion hervorrufen. -
Seite 15: Produkt Und Lieferumfang Prüfen
Sicherheit c) Stützen Sie das Elektrowerkzeug vor der Benutzung gut ab. Die- ses Elektrowerkzeug erzeugt ein hohes Drehmoment. Wenn das Elek- trowerkzeug während des Betriebs nicht sicher abgestützt wird, kann es zu einem Verlust der Kontrolle und zu Verletzungen kommen. d) Halten Sie das Elektrowerkzeug an den isolierten Griffflächen, wenn Sie Arbeiten ausführen, bei denen das Einsatzwerkzeug oder die Schrauben verborgene Stromleitungen treffen kann. -
Seite 16: Bedienung
Bedienung Bedienung Zubehör SDS-Plus Steinbohrer verwenden 1. Stellen Sie sicher, dass das Produkt nicht in Bewegung ist und sperren Sie den Ein-/ Ausschalter , indem Sie den Schalter (Rechts-/Linkslauf) in Mittelstellung schieben (siehe Abb. A). 2. Stellen Sie sicher, dass sich das Schnellspannbohrfutter nicht in der SDS-Plus-Aufnahme ... -
Seite 17: Holz- Und Metallbohrer Verwenden
Bedienung Holz- und Metallbohrer verwenden HINWEIS! Beschädigungsgefahr! Unsachgemäßer Umgang kann zu Beschädigungen am Produkt führen. − Führen Sie mit dem Schnellspannbohrfutter keine Hammerbohrungen durch. − Verwenden Sie mit dem Schnellspannbohrfutter einen zylindrischen Bohrer. − Das Produkt ist nicht zum Bohren von Metall mit kleinen Bohrern (<6 mm Durchmesser) geeignet. -
Seite 18: Schrauberbits Verwenden
Bedienung 10. Nach der Arbeit: Stellen Sie sicher, dass das Produkt nicht mehr in Bewegung ist und sperren Sie den Ein-/Ausschalter, indem Sie den Schalter (Rechts-/Linkslauf) in Mittelstellung schieben. 11. Entnehmen Sie den Akku aus dem Produkt. 12. Drehen Sie das Schnellspannbohrfutter entgegen dem Uhrzeigersinn so weit auf, dass Sie den Bohrer aus dem Schnellspannbohrfutter ziehen können. -
Seite 19: Akku Verwenden
Bedienung Akku verwenden WARNUNG! Verletzungsgefahr! Falsche Verwendung des Akkus und des Ladegeräts kann zu Verletzungen führen. − Im Lieferumfang dieses Produkt ist kein Akku enthalten. Verwenden Sie ausschließlich die im Kapitel „Technische Daten“ genannten Akkus für das Produkt, betreiben Sie das Produkt nicht mit Akkus anderer Hersteller. - Seite 20 Bedienung − Berühren Sie niemals die sich noch drehende Verriegelung der SDS-Plus-Aufnahme am Produkt oder das sich noch drehende einge- setzte Werkzeug. Nach dem Ausschalten kommt die Verriegelung der SDS-Plus-Aufnahme am Produkt nicht sofort zum Stillstand, sondern dreht noch etwas nach. WARNUNG! Unfall- und Verletzungsgefahr! Beim Bohren in Beton- und Ziegelmauerwerken kann es zur Beschädigung von...
-
Seite 21: Produkt Verwenden
Bedienung HINWEIS! Beschädigungsgefahr! Unsachgemäßer Umgang kann zu Beschädigungen am Produkt führen. − Stellen Sie sicher, dass das Produkt nicht mehr in Bewegung ist, bevor Sie den Schalter für die Drehrichtung betätigen, um den Ein-/Ausschalter zu sperren. − Stellen Sie sicher, dass das Produkt nicht mehr in Bewegung ist, bevor Sie von Bohren zu Hammerbohren umschalten und umgekehrt. -
Seite 22: Betriebsart Und Drehrichtung Einstellen
Bedienung Betriebsart und Drehrichtung einstellen − Stellen Sie mithilfe des Umschalters die gewünschte Betriebsart ein (siehe Abb. C). • Bohren/Schrauben: Drücken Sie den seitlichen Knopf am Umschalter und drehen Sie das Symbol „Bohrer“ auf die Markierung. • Hammerbohren: Drücken Sie den seitlichen Knopf am Umschalter und dre- hen das Symbol „Hammer + Bohrer“... -
Seite 23: Hinweise Und Tipps Zur Richtigen Arbeitsweise
Reinigung und Wartung Hinweise und Tipps zur richtigen Arbeitsweise Die Hinweise und Handlungsanweisungen in dieser Bedienungsanleitung dienen Ihrer persönlichen Sicherheit und der Sicherheit von anderen Personen. Sie haben aber auch den Zweck, Schäden zu vermeiden. Wenn Sie die nachfolgenden Hinweise und Tipps beachten, können Sie Ihre Arbeit mit dem Produkt noch sicherer, effizienter und zufriedenstellender erledigen. -
Seite 24: Produkt Reinigen
Transport gegenstände wie Messer, harte Spachtel und dergleichen. Diese können die Oberflächen beschädigen. Produkt reinigen − Reinigen Sie das Produkt nach jeder Verwendung. − Reinigen Sie das Produkt und das Schnellspannbohrfutter von außen mit einem trockenen oder leicht angefeuchteten Tuch. −... -
Seite 25: Fehlersuche
Bei hier nicht aufgeführten Störungen und Fehlfunktionen wenden Sie sich über die auf der Garantiekarte angegebenen Servicedaten an den Kundendienst des Herstellers. Technische Daten Artikelnummer: 98657 Modell: FABH 20-I Modellnummer: WU5420231 Leerlaufdrehzahl n 0-900 min 0 - 5000 min Schlagzahl... -
Seite 26: Angaben Zu Akku Und Ladegerät
Geräusch-/Vibrationsinformation Aufnahmefähigkeit des Schnellspannbohrfutters: Ø 0,8 bis 10 mm Angaben zu Akku und Ladegerät Verwenden Sie das Produkt nur in Verbindung mit Activ Energy® Akkus und Ladegeräten nach folgenden technischen Spezifikationen: Geeignet für Activ Energy® Akkus vom Typ: 20 V / 2,0 Ah / 36 Wh/ Li-Ion Modelle: AEB 20-2.0I / AEB 20-2.0N / XYZ561 Ladezeit:... - Seite 27 Geräusch-/Vibrationsinformation Die angegebenen Schwingungsgesamtwerte und die angegebenen Geräuschemis- sionswerte sind nach einem genormten Prüfverfahren gemessen worden und kön- nen zum Vergleich eines Elektrowerkzeugs mit einem anderen verwendet werden. Die angegebenen Schwingungsgesamtwerte und die angegebenen Geräusche- missionswerte können zu einer vorläufigen Einschätzung der Belastung verwendet werden.
- Seite 28 Geräusch-/Vibrationsinformation ACHTUNG! Der oben genannte Schwingungsemissionswert (Vibrationswert) ist entsprechend einem in DIN EN 62841-1 bzw. DIN EN 60745-1 genormten Messverfahren gemessen worden und kann zum Vergleich eines Elektrowerkzeugs mit einem anderen ver- wendet werden. Er eignet sich auch für eine vorläufige Einschätzung der Schwin- gungsbelastung.
-
Seite 29: Entsorgung
Entsorgung Entsorgung Verpackung entsorgen Entsorgen Sie die Verpackung sortenrein. Geben Sie Pappe und Karton zum Altpapier, Folien in die Wertstoffsammlung. Produkt entsorgen − Entsorgen Sie das Produkt entsprechend den in Ihrem Land geltenden Vorschriften. Altgeräte dürfen nicht in den Hausmüll! Dieses Symbol weist darauf hin, dass dieses Produkt gemäß... -
Seite 30: Konformitätserklärung
Oberkamper Straße 37 - 39 42349 Wuppertal Germany EU-Konformitätserklärung Wir erklären in alleiniger Verantwortung, 20 V LI-ION AKKU-MULTIFUNKTIONS-BOHRHAMMER dass das nachstehende Erzeugnis… FABH 20-I WU5420231 • 98657 • IX/12/2019 … allen Bestimmungen der angeführten 2011/65/EU (RoHS) Richtlinien entspricht. 2006/42/EC (MD) - Seite 31 Importiert durch: CONMETALL MEISTER GMBH OBERKAMPER STR. 37-39 42349 WUPPERTAL GERMANY SERVICECENTER 98657 0800 222 35 35 garantie.aldi-sued.de JAHRE MODELL: GARANTIE FABH 20-I / WU5420231 IX/12/2019...
