Nota
•
Este sistema ha sido diseñado para su funcionamiento
exclusivo con alimentación de CC de 12 V con
conexión a tierra.
•
Instale siempre el sistema en el salpicadero. Su
instalación en otras zonas puede resultar peligrosa ya
que la parte posterior del sistema se calienta durante
su uso.
•
Para evitar que se produzca un cortocircuito: asegúrese
de que el motor está desconectado antes de realizar
la conexión.
•
Asegúrese de conectar los cables de alimentación
amarillo y rojo después de conectar el resto de cables.
•
Asegúrese de proteger todos los cables sueltos con
cinta aislante.
•
Asegúrese de que los cables no queden atrapados bajo
los tornillos de hierro o en zonas que puedan moverse
(por ejemplo, el riel del asiento).
•
Asegúrese de que todos los cables de tierra estén
conectados a una única toma de tierra.
•
Para que la instalación sea segura, utilice sólo el equipo
de montaje incluido.
•
El uso de fusibles incorrectos puede provocar daños o
incendios. Cuando necesite cambiar el fusible, consulte
con un profesional.
•
Al conectar otros dispositivos a este sistema, asegúrese
de que la potencia del circuito del vehículo sea superior
a la del valor total de fusible de todos los dispositivos
conectados.
•
No conecte los cables de los altavoces a la carrocería
metálica o al chasis del vehículo.
•
No conecte entre sí los cables con rayas de los
altavoces.
Conexión de los cables
Nota
•
Asegúrese de proteger todos los cables sueltos con
cinta aislante.
•
Consulte a un profesional para conectar los cables
como se indica a continuación.

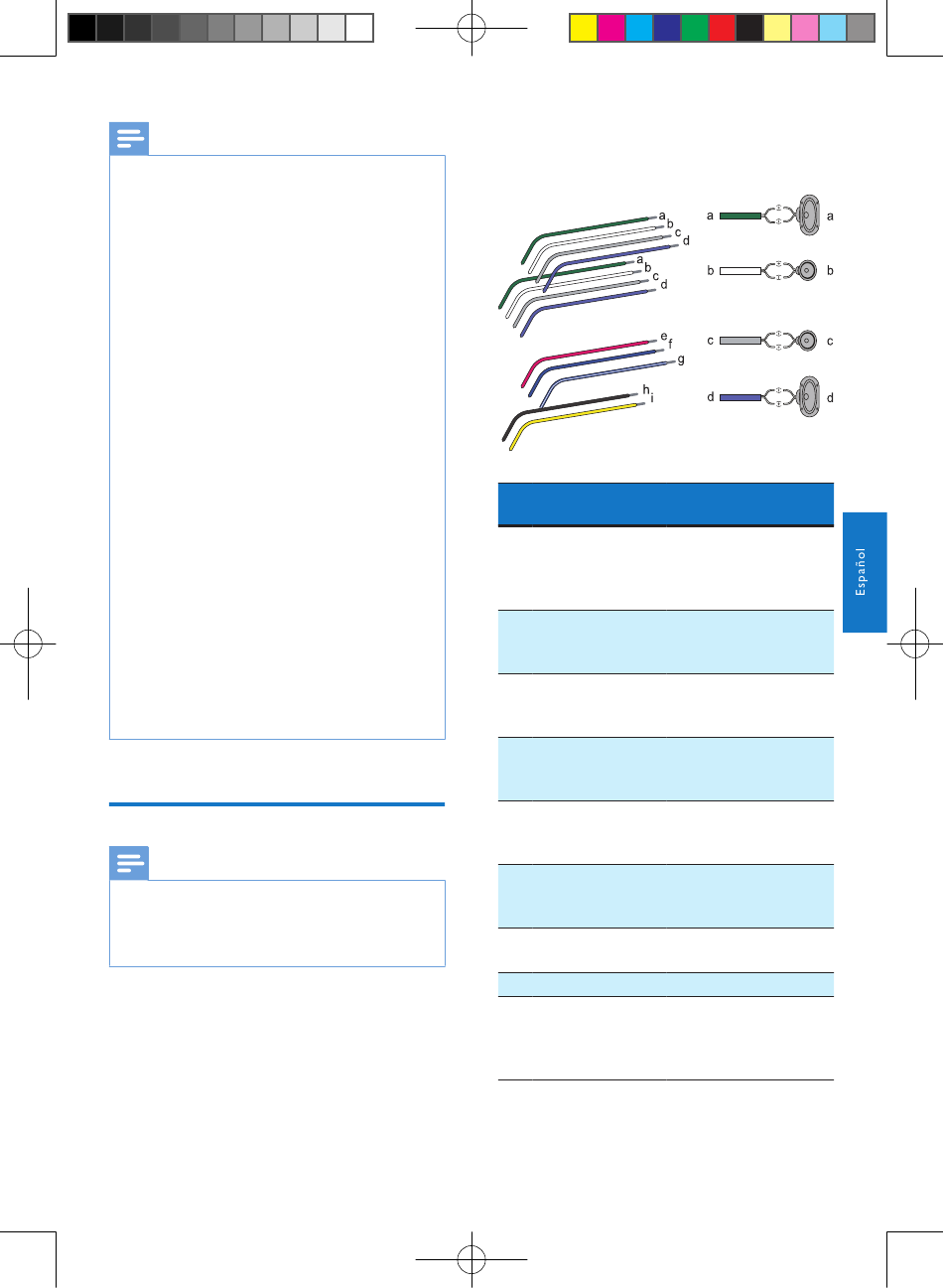

1
Compruebe el cableado del coche
con cuidado y conecte los cables a los
conectores ISO macho.
Conectores ISO
macho
a Banda verde,
banda verde
con borde
negro
b Banda blanca,
banda blanca con
borde negro
c Banda gris, banda
gris con borde
negro
d Banda morada,
banda morada
con borde negro
e Banda roja
f Banda azul
g Banda azul con
borde blanco
h Banda negra
i Banda amarilla
Conectar a
Altavoz posterior
izquierdo
Altavoz izquierdo
delantero
Altavoz derecho
delantero
Altavoz posterior
derecho
Llave de contacto
+12 V CC cuando se
enciende/ACC
Cable de control
del relé de la antena
eléctrica/del motor
Cable de control del
relé del amplificador
A tierra
A la batería de
automóvil de +12 V
que está alimentada
en todo momento
