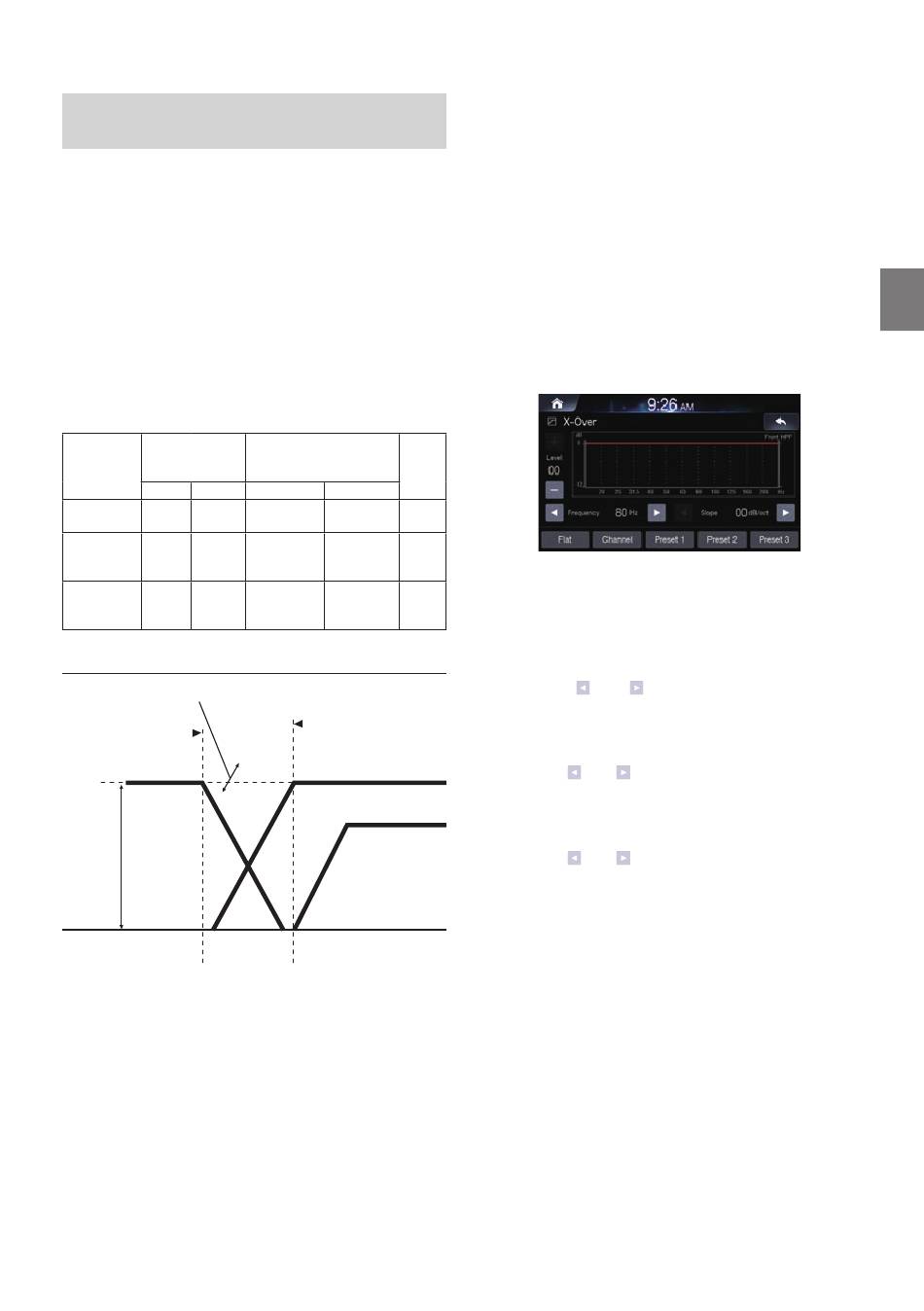

Einstellen der Übernahmefrequenz
(X-Over)
■ Über die Übernahmefrequenz
Dieses Gerät arbeitet mit aktiver Übernahmefrequenz. Die
Übernahmefrequenz legt fest, welche Frequenzen an die
Ausgänge ausgegeben werden und welche nicht. Dabei wird jeder
Kanal unabhängig von den anderen angesteuert. Das heißt, jedes
Lautsprecherpaar wird mit genau den Frequenzen angesteuert, auf
die es ausgelegt ist.
Die Übernahmefrequenz reguliert den HPF (Hochpassfilter) bzw.
LPF (Tiefpassfilter) jedes Frequenzbands ebenso wie die Flanke
(wie schnell der Filter Höhen und Tiefen verarbeitet).
Bei allen Einstellungen gilt es, die Wiedergabeeigenschaften der
Lautsprecher zu berücksichtigen. Je nach den Lautsprechern ist
ein passives Netzwerk unter Umständen nicht erforderlich. Wenn
Sie sich hierbei unsicher sind, wenden Sie sich bitte an Ihren
Alpine-Fachhändler.
Grenzfrequenz
(in Schritten von
1/3 Oktave)
HPF LPF
Subwoofer 20 Hz
----
(LPF) –200 Hz
Hecklaut-
20 Hz–
sprecher ----
200 Hz
(HPF)
Frontlaut-
20 Hz–
sprecher ----
200 Hz
(HPF)
Tiefton
Flankenabgleich
Ausgangsfrequenz
Bereich
Subwoofer
Flanken-
steilheit
FLAT-
Pegel
Ein-
stellung
(0–12 dB)
20 Hz
(anders als
tatsächliche
LPF-
Anzeige)
Grenzfrequenz
• HPF (Hochpassfilter): Unterdrückt die niedrigeren Frequenzen
und lässt ausschließlich die höheren Frequenzen passieren.
• LPF (Tiefpassfilter): Unterdrückt die höheren Frequenzen und
lässt ausschließlich die niedrigeren Frequenzen passieren.
• Flanke: Die Pegeländerung (in dB) bei einer Frequenzänderung
von einer Oktave.
• Je höher der Wert für die Flanke, desto steiler ist die Flanke.
• Wenn Sie für die Flanke „0 dB/Okt." einstellen, werden Hoch-
und Tiefpassfilter umgangen.
• Verwenden Sie einen Hochtonlautsprecher nicht ohne aktivierten
HPF und stellen Sie auch keine zu niedrige Frequenz dafür ein,
da zu niedrige Frequenzen den Lautsprecher schädigen können.
Flankensteilheit
Pegel
HPF LPF
0, 6, 12, 18, 0 bis
----
24 dB/Okt -12 dB
0, 6, 12, 18, 0 bis
----
24 dB/Okt -12 dB
0, 6, 12, 18, 0 bis
----
24 dB/Okt -12 dB
Hochton
Ausgangsfrequenz
Bereich
Hecklautsprecher
Frontlautsprecher
200 Hz
HPF-
Grenzfrequenz
• Beachten Sie bei den Einstellungen die empfohlene
Übernahmefrequenz der angeschlossenen Lautsprecher.
Bringen Sie daher zunächst die empfohlene Übernahmefrequenz
der Lautsprecher in Erfahrung. Einstellungen außerhalb des
empfohlenen Frequenzbereichs können zu Schäden an den
Lautsprechern führen.
Die empfohlenen Übernahmefrequenzen der Alpine-Lautsprecher
finden Sie in der jeweiligen Bedienungsanleitung.
Wir übernehmen keinerlei Haftung für Schäden oder Fehlfunktionen
an den Lautsprechern, die auf eine Übernahmefrequenz außerhalb
des empfohlenen Bereichs zurückgehen.
1. Tippen Sie im Bildschirm Setup (Einstellung) auf [X-Over]
(Übernahmefrequenz).
2. Tippen Sie auf [Channel] (Kanal), um den Kanal
auszuwählen.
Bei jedem Antippen wechselt der Kanal.
• Der eingestellte Kanal wird rot angezeigt.
Front HPF → Heck HPF → Subw. LPF → Front HPF
3. Stellen Sie die Übernahmefrequenz Ihren Vorlieben
entsprechend ein.
Auswählen der Grenzfrequenz
Tippen Sie auf oder unter „Frequency" (Frequenz) und
wählen Sie dann die Grenzfrequenz. (20 / 25 / 31,5 / 40 / 50 / 63 /
80 (Grundeinstellung) / 100 / 125 / 160 / 200)
Einstellen der Flankensteilheit
Tippen Sie auf oder unter „Slope" (Flankensteilheit) und
stellen Sie dann die HPF- oder LPF-Steilheit ein.
(0 (Grundeinstellung) / 6 / 12 / 18 / 24 dB/Okt)
Einstellen des Pegels
Tippen Sie auf oder unter „Level" (Pegel) und stellen Sie
dann den HPF- oder LPF-Pegel ein.
(-12 bis 0 dB (Grundeinstellung: 0))
4. Stellen Sie die anderen Kanäle ebenfalls wie in Schritt
1 bis 2 erläutert ein.
5. Um den eingestellten Einstellwert zu speichern, halten
Sie [Preset 1], [Preset 2] oder [Preset 3] mindestens
2 Sekunden lang gedrückt.
• Tippen Sie auf [Flat], um alle Werte zu initialisieren.
• Wenn die Subwoofer-Einstellung auf „Off" (Aus) steht, kann die
Subwoofer-Einstellung nicht bearbeitet werden .
• Beachten Sie beim Einstellen von X-OVER den Frequenzgang
der angeschlossenen Lautsprecher.
Aufruf des X-Over-Einstellwerts
Aufruf des voreingestellten X-Over-Einstellwerts.
Tippen Sie im X-Over-Bildschirm auf [Preset 1], [Preset 2]
oder [Preset 3].
Die in der Voreinstellung gespeicherte Einstellung wird aufgerufen.
