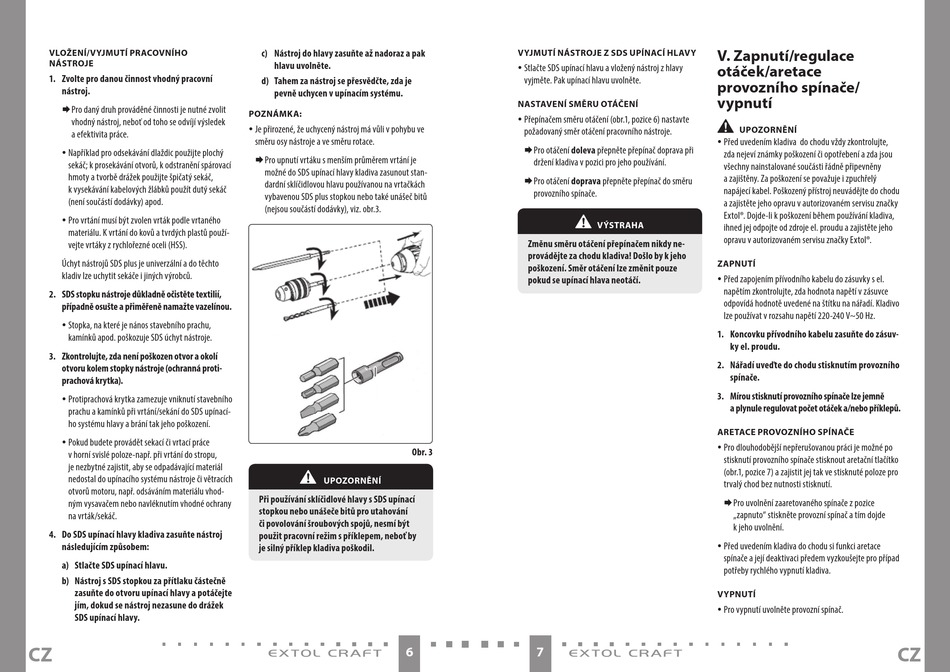

VLOŽENÍ/VYJMUTÍ PRACOVNÍHO
NÁSTROJE
1. Zvolte pro danou činnost vhodný pracovní
nástroj.
 P ro daný druh prováděné činnosti je nutné zvolit
vhodný nástroj, neboť od toho se odvíjí výsledek
a efektivita práce.
y Například pro odsekávání dlaždic použijte plochý
sekáč; k prosekávání otvorů, k odstranění spárovací
hmoty a tvorbě drážek použijte špičatý sekáč,
k vysekávání kabelových žlábků použít dutý sekáč
(není součástí dodávky) apod.
y Pro vrtání musí být zvolen vrták podle vrtaného
materiálu. K vrtání do kovů a tvrdých plastů použí-
vejte vrtáky z rychlořezné oceli (HSS).
Úchyt nástrojů SDS plus je univerzální a do těchto
kladiv lze uchytit sekáče i jiných výrobců.
2. SDS stopku nástroje důkladně očistěte textilií,
případně osušte a přiměřeně namažte vazelínou.
y Stopka, na které je nános stavebního prachu,
kamínků apod. poškozuje SDS úchyt nástroje.
3. Zkontrolujte, zda není poškozen otvor a okolí
otvoru kolem stopky nástroje (ochranná proti-
prachová krytka).
y Protiprachová krytka zamezuje vniknutí stavebního
prachu a kamínků při vrtání/sekání do SDS upínací-
ho systému hlavy a brání tak jeho poškození.
y Pokud budete provádět sekací či vrtací práce
v horní svislé poloze-např. při vrtání do stropu,
je nezbytné zajistit, aby se odpadávající materiál
nedostal do upínacího systému nástroje či větracích
otvorů motoru, např. odsáváním materiálu vhod-
ným vysavačem nebo navléknutím vhodné ochrany
na vrták/sekáč.
4. Do SDS upínací hlavy kladiva zasuňte nástroj
následujícím způsobem:
a) Stlačte SDS upínací hlavu.
b) Nástroj s SDS stopkou za přítlaku částečně
zasuňte do otvoru upínací hlavy a potáčejte
jím, dokud se nástroj nezasune do drážek
SDS upínací hlavy.
CZ
c) Nástroj do hlavy zasuňte až nadoraz a pak
hlavu uvolněte.
d) Tahem za nástroj se přesvědčte, zda je
pevně uchycen v upínacím systému.
POZNÁMKA:
y Je přirozené, že uchycený nástroj má vůli v pohybu ve
směru osy nástroje a ve směru rotace.
 P ro upnutí vrtáku s menším průměrem vrtání je
možné do SDS upínací hlavy kladiva zasunout stan-
dardní sklíčidlovou hlavu používanou na vrtačkách
vybavenou SDS plus stopkou nebo také unášeč bitů
(nejsou součástí dodávky), viz. obr.3.
Obr. 3
•
UPOZORNĚNÍ
Při používání sklíčidlové hlavy s SDS upínací
stopkou nebo unášeče bitů pro utahování
či povolování šroubových spojů, nesmí být
použit pracovní režim s příklepem, neboť by
je silný příklep kladiva poškodil.
6
VYJMUTÍ NÁSTROJE Z SDS UPÍNACÍ HLAVY
y Stlačte SDS upínací hlavu a vložený nástroj z hlavy
vyjměte. Pak upínací hlavu uvolněte.
NASTAVENÍ SMĚRU OTÁČENÍ
y Přepínačem směru otáčení (obr.1, pozice 6) nastavte
požadovaný směr otáčení pracovního nástroje.
 P ro otáčení doleva přepněte přepínač doprava při
držení kladiva v pozici pro jeho používání.
 P ro otáčení doprava přepněte přepínač do směru
provozního spínače.
•
VÝSTRAHA
Změnu směru otáčení přepínačem nikdy ne-
provádějte za chodu kladiva! Došlo by k jeho
poškození. Směr otáčení lze změnit pouze
pokud se upínací hlava neotáčí.
7
V. Zapnutí/regulace
otáček/aretace
provozního spínače/
vypnutí
•
UPOZORNĚNÍ
y Před uvedením kladiva do chodu vždy zkontrolujte,
zda nejeví známky poškození či opotřebení a zda jsou
všechny nainstalované součásti řádně připevněny
a zajištěny. Za poškození se považuje i zpuchřelý
napájecí kabel. Poškozený přístroj neuvádějte do chodu
a zajistěte jeho opravu v autorizovaném servisu značky
Extol®. Dojde-li k poškození během používání kladiva,
ihned jej odpojte od zdroje el. proudu a zajistěte jeho
opravu v autorizovaném servisu značky Extol®.
ZAPNUTÍ
y Před zapojením přívodního kabelu do zásuvky s el.
napětím zkontrolujte, zda hodnota napětí v zásuvce
odpovídá hodnotě uvedené na štítku na nářadí. Kladivo
lze používat v rozsahu napětí 220-240 V~50 Hz.
1. Koncovku přívodního kabelu zasuňte do zásuv-
ky el. proudu.
2. Nářadí uveďte do chodu stisknutím provozního
spínače.
3. Mírou stisknutí provozního spínače lze jemně
a plynule regulovat počet otáček a/nebo příklepů.
ARETACE PROVOZNÍHO SPÍNAČE
y Pro dlouhodobější nepřerušovanou práci je možné po
stisknutí provozního spínače stisknout aretační tlačítko
(obr.1, pozice 7) a zajistit jej tak ve stisknuté poloze pro
trvalý chod bez nutnosti stisknutí.
 P ro uvolnění zaaretovaného spínače z pozice
„zapnuto" stiskněte provozní spínač a tím dojde
k jeho uvolnění.
y Před uvedením kladiva do chodu si funkci aretace
spínače a její deaktivaci předem vyzkoušejte pro případ
potřeby rychlého vypnutí kladiva.
VYPNUTÍ
y Pro vypnutí uvolněte provozní spínač.
