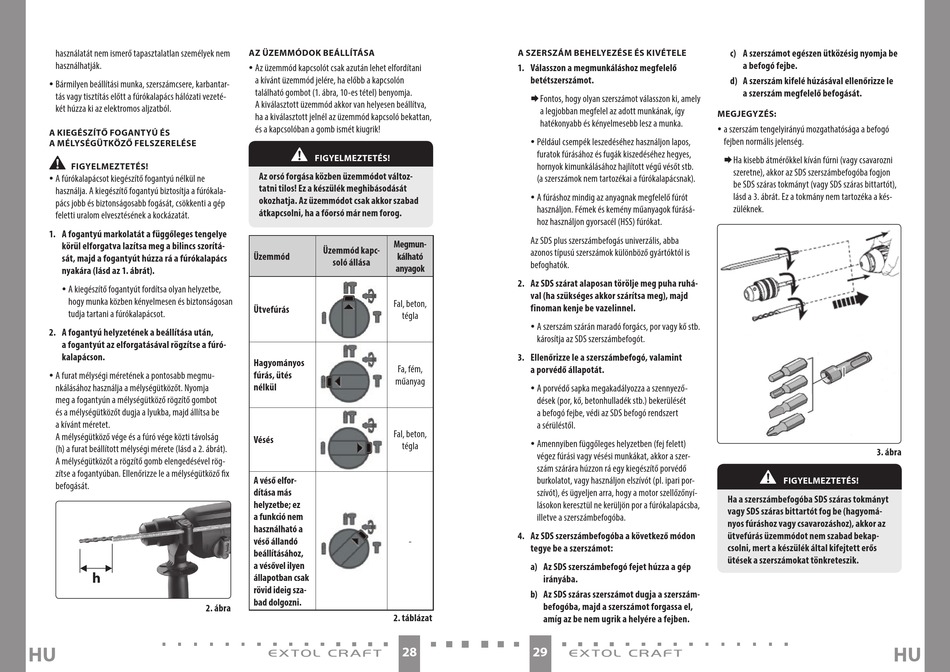

Extol Craft 401223 Bedienungsanleitung Seite 15

használatát nem ismerő tapasztalatlan személyek nem
használhatják.
y Bármilyen beállítási munka, szerszámcsere, karbantar-
tás vagy tisztítás előtt a fúrókalapács hálózati vezeté-
két húzza ki az elektromos aljzatból.
A KIEGÉSZÍTŐ FOGANTYÚ ÉS
A MÉLYSÉGÜTKÖZŐ FELSZERELÉSE
•
FIGYELMEZTETÉS!
y A fúrókalapácsot kiegészítő fogantyú nélkül ne
használja. A kiegészítő fogantyú biztosítja a fúrókala-
pács jobb és biztonságosabb fogását, csökkenti a gép
feletti uralom elvesztésének a kockázatát.
1. A fogantyú markolatát a függőleges tengelye
körül elforgatva lazítsa meg a bilincs szorítá-
sát, majd a fogantyút húzza rá a fúrókalapács
nyakára (lásd az 1. ábrát).
y A kiegészítő fogantyút fordítsa olyan helyzetbe,
hogy munka közben kényelmesen és biztonságosan
tudja tartani a fúrókalapácsot.
2. A fogantyú helyzetének a beállítása után,
a fogantyút az elforgatásával rögzítse a fúró-
kalapácson.
y A furat mélységi méretének a pontosabb megmu-
nkálásához használja a mélységütközőt. Nyomja
meg a fogantyún a mélységütköző rögzítő gombot
és a mélységütközőt dugja a lyukba, majd állítsa be
a kívánt méretet.
A mélységütköző vége és a fúró vége közti távolság
(h) a furat beállított mélységi mérete (lásd a 2. ábrát).
A mélységütközőt a rögzítő gomb elengedésével rög-
zítse a fogantyúban. Ellenőrizze le a mélységütköző fix
befogását.
h
2. ábra
HU
AZ ÜZEMMÓDOK BEÁLLÍTÁSA
y Az üzemmód kapcsolót csak azután lehet elfordítani
a kívánt üzemmód jelére, ha előbb a kapcsolón
található gombot (1. ábra, 10-es tétel) benyomja.
A kiválasztott üzemmód akkor van helyesen beállítva,
ha a kiválasztott jelnél az üzemmód kapcsoló bekattan,
és a kapcsolóban a gomb ismét kiugrik!
•
FIGYELMEZTETÉS!
Az orsó forgása közben üzemmódot változ-
tatni tilos! Ez a készülék meghibásodását
okozhatja. Az üzemmódot csak akkor szabad
átkapcsolni, ha a főorsó már nem forog.
Megmun-
Üzemmód kapc-
Üzemmód kálható
soló állása
anyagok
Fal, beton,
Ütvefúrás
tégla
Hagyományos
Fa, fém,
fúrás, ütés
műanyag
nélkül
Fal, beton,
Vésés
tégla
A véső elfor-
dítása más
helyzetbe; ez
a funkció nem
használható a
véső állandó -
beállításához,
a vésővel ilyen
állapotban csak
rövid ideig sza-
bad dolgozni.
2. táblázat
28
A SZERSZÁM BEHELYEZÉSE ÉS KIVÉTELE
1. Válasszon a megmunkáláshoz megfelelő
betétszerszámot.
 F ontos, hogy olyan szerszámot válasszon ki, amely
a legjobban megfelel az adott munkának, így
hatékonyabb és kényelmesebb lesz a munka.
y Például csempék leszedéséhez használjon lapos,
furatok fúrásához és fugák kiszedéséhez hegyes,
hornyok kimunkálásához hajlított végű vésőt stb.
(a szerszámok nem tartozékai a fúrókalapácsnak).
y A fúráshoz mindig az anyagnak megfelelő fúrót
használjon. Fémek és kemény műanyagok fúrásá-
hoz használjon gyorsacél (HSS) fúrókat.
Az SDS plus szerszámbefogás univerzális, abba
azonos típusú szerszámok különböző gyártóktól is
befoghatók.
2. Az SDS szárat alaposan törölje meg puha ruhá-
val (ha szükséges akkor szárítsa meg), majd
finoman kenje be vazelinnel.
y A szerszám szárán maradó forgács, por vagy kő stb.
károsítja az SDS szerszámbefogót.
3. Ellenőrizze le a szerszámbefogó, valamint
a porvédő állapotát.
y A porvédő sapka megakadályozza a szennyező-
dések (por, kő, betonhulladék stb.) bekerülését
a befogó fejbe, védi az SDS befogó rendszert
a sérüléstől.
y Amennyiben függőleges helyzetben (fej felett)
végez fúrási vagy vésési munkákat, akkor a szer-
szám szárára húzzon rá egy kiegészítő porvédő
burkolatot, vagy használjon elszívót (pl. ipari por-
szívót), és ügyeljen arra, hogy a motor szellőzőnyí-
lásokon keresztül ne kerüljön por a fúrókalapácsba,
illetve a szerszámbefogóba.
4. Az SDS szerszámbefogóba a következő módon
tegye be a szerszámot:
a) Az SDS szerszámbefogó fejet húzza a gép
irányába.
b) Az SDS száras szerszámot dugja a szerszám-
befogóba, majd a szerszámot forgassa el,
amíg az be nem ugrik a helyére a fejben.
29
c) A szerszámot egészen ütközésig nyomja be
a befogó fejbe.
d) A szerszám kifelé húzásával ellenőrizze le
a szerszám megfelelő befogását.
MEGJEGYZÉS:
y a szerszám tengelyirányú mozgathatósága a befogó
fejben normális jelenség.
 H a kisebb átmérőkkel kíván fúrni (vagy csavarozni
szeretne), akkor az SDS szerszámbefogóba fogjon
be SDS száras tokmányt (vagy SDS száras bittartót),
lásd a 3. ábrát. Ez a tokmány nem tartozéka a kés-
züléknek.
3. ábra
•
FIGYELMEZTETÉS!
Ha a szerszámbefogóba SDS száras tokmányt
vagy SDS száras bittartót fog be (hagyomá-
nyos fúráshoz vagy csavarozáshoz), akkor az
ütvefúrás üzemmódot nem szabad bekap-
csolni, mert a készülék által kifejtett erős
ütések a szerszámokat tönkreteszik.
