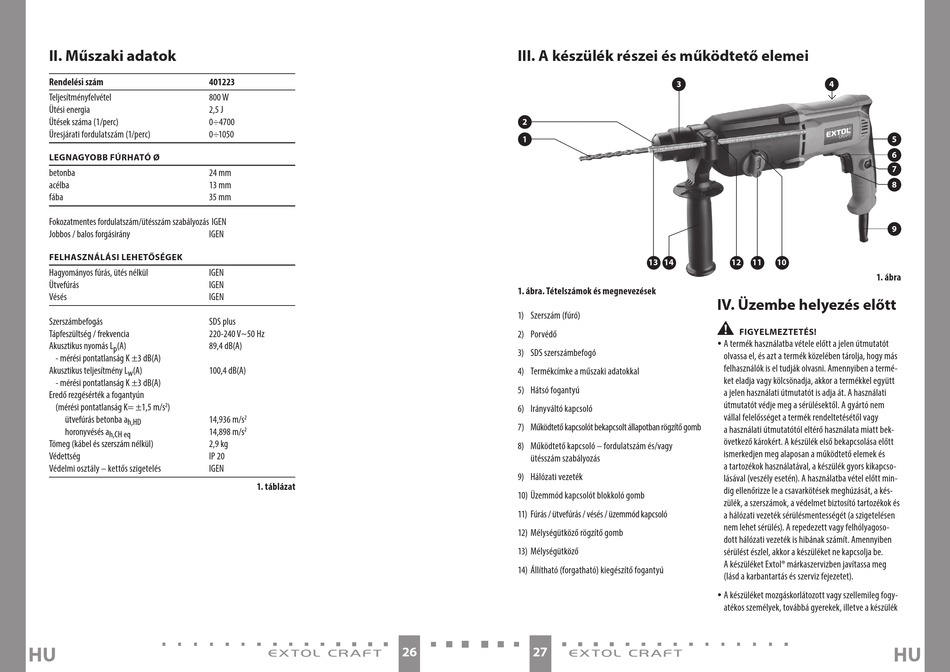

II. Műszaki adatok
Rendelési szám
Teljesítményfelvétel
Ütési energia
Ütések száma (1/perc)
Üresjárati fordulatszám (1/perc)
LEGNAGYOBB FÚRHATÓ Ø
betonba
acélba
fába
Fokozatmentes fordulatszám/ütésszám szabályozás IGEN
Jobbos / balos forgásirány
FELHASZNÁLÁSI LEHETŐSÉGEK
Hagyományos fúrás, ütés nélkül
Ütvefúrás
Vésés
Szerszámbefogás
Tápfeszültség / frekvencia
Akusztikus nyomás L (A)
p
- mérési pontatlanság K ±3 dB(A)
Akusztikus teljesítmény L (A)
w
- mérési pontatlanság K ±3 dB(A)
Eredő rezgésérték a fogantyún
(mérési pontatlanság K= ±1,5 m/s )
2
ütvefúrás betonba a
h,HD
horonyvésés a
h,CH eq
Tömeg (kábel és szerszám nélkül)
Védettség
Védelmi osztály – kettős szigetelés
HU
401223
800 W
2,5 J
0÷4700
0÷1050
24 mm
13 mm
35 mm
IGEN
IGEN
IGEN
IGEN
SDS plus
220-240 V~50 Hz
89,4 dB(A)
100,4 dB(A)
14,936 m/s 2
14,898 m/s
2
2,9 kg
IP 20
IGEN
1. táblázat
III. A készülék részei és működtető elemei
2
1
1. ábra. Tételszámok és megnevezések
1) Szerszám (fúró)
2) Porvédő
3) SDS szerszámbefogó
4) Termékcímke a műszaki adatokkal
5) Hátsó fogantyú
6) Irányváltó kapcsoló
7) Működtető kapcsolót bekapcsolt állapotban rögzítő gomb
8) Működtető kapcsoló – fordulatszám és/vagy
ütésszám szabályozás
9) Hálózati vezeték
10) Üzemmód kapcsolót blokkoló gomb
11) Fúrás / ütvefúrás / vésés / üzemmód kapcsoló
12) Mélységütköző rögzítő gomb
13) Mélységütköző
14) Állítható (forgatható) kiegészítő fogantyú
26 27
3
13 14 12 11 10
IV. Üzembe helyezés előtt
•
FIGYELMEZTETÉS!
y A termék használatba vétele előtt a jelen útmutatót
olvassa el, és azt a termék közelében tárolja, hogy más
felhasználók is el tudják olvasni. Amennyiben a termé-
ket eladja vagy kölcsönadja, akkor a termékkel együtt
a jelen használati útmutatót is adja át. A használati
útmutatót védje meg a sérülésektől. A gyártó nem
vállal felelősséget a termék rendeltetésétől vagy
a használati útmutatótól eltérő használata miatt bek-
övetkező károkért. A készülék első bekapcsolása előtt
ismerkedjen meg alaposan a működtető elemek és
a tartozékok használatával, a készülék gyors kikapcso-
lásával (veszély esetén). A használatba vétel előtt min-
dig ellenőrizze le a csavarkötések meghúzását, a kés-
zülék, a szerszámok, a védelmet biztosító tartozékok és
a hálózati vezeték sérülésmentességét (a szigetelésen
nem lehet sérülés). A repedezett vagy felhólyagoso-
dott hálózati vezeték is hibának számít. Amennyiben
sérülést észlel, akkor a készüléket ne kapcsolja be.
A készüléket Extol® márkaszervizben javítassa meg
(lásd a karbantartás és szerviz fejezetet).
y A készüléket mozgáskorlátozott vagy szellemileg fogy-
atékos személyek, továbbá gyerekek, illetve a készülék
4
5
6
7
8
9
1. ábra
