AMI Codes-II
Installation
3.10.3 HART-Schnittstelle
3.10.4 USB-Schnittstelle
A-96.250.570 / 050517
Klemmen 38 (+) und 37 (-).
Die HART-Schnittstelle ermöglicht Kommunikation über das HART-
Protokoll. Nähere Informationen finden Sie in der HART-Anleitung.
HART-Schnittstelle

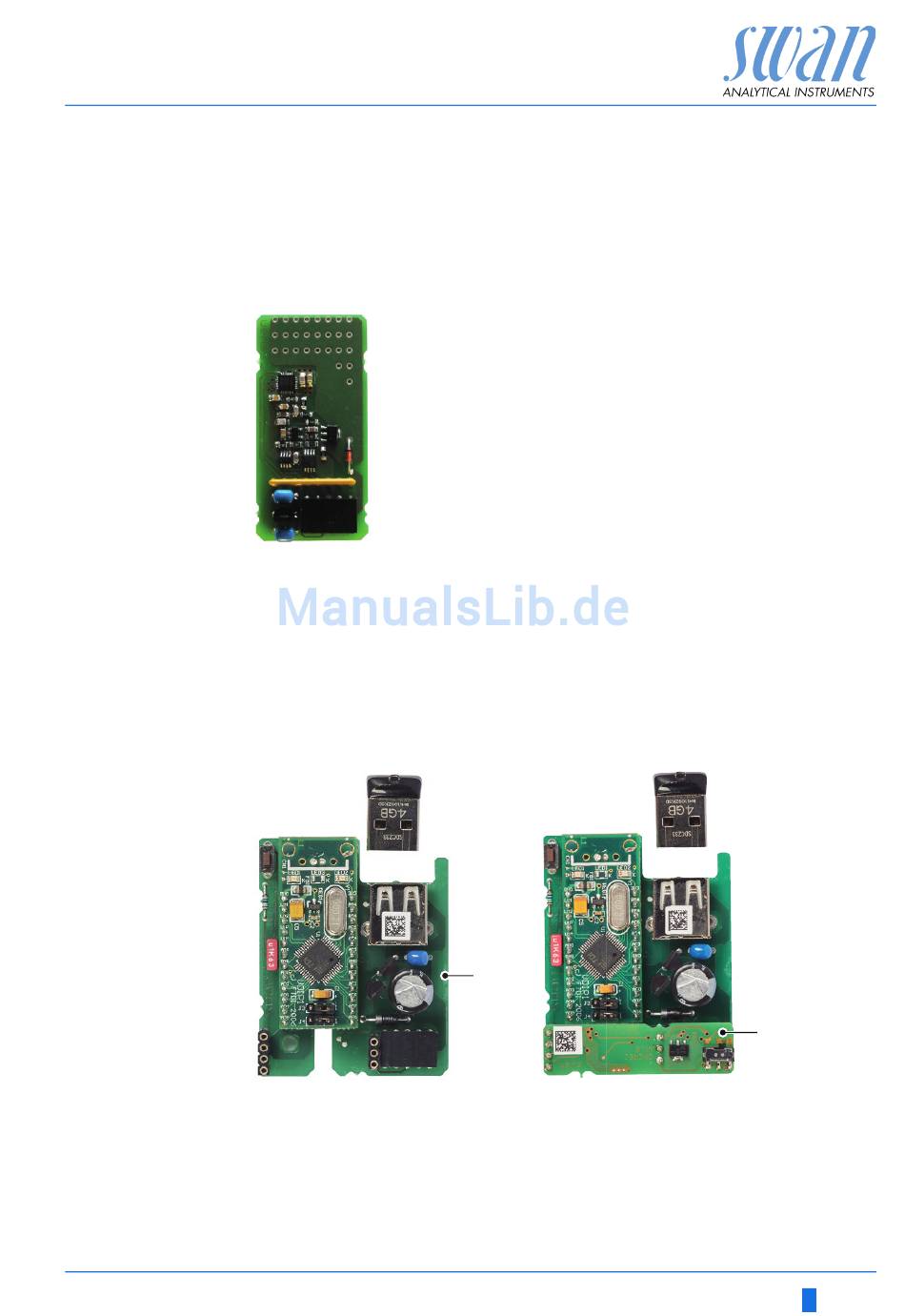

Die USB-Schnittstelle wird zum Speichern von Logger-Daten und
für Firmware-Uploads verwendet. Nähere Informationen finden Sie
in den dazugehörigen Installationsanweisungen.
Der optionale dritte Signalausgang 0/4 - 20 mA [B] kann an die
USB-Schnittstelle angeschlossen und parallel verwendet werden.
USB Interface
A USB-Schnittstelle
B Dritter Signalausgang 0/4 - 20 mA
A
B
33
