3. Das Kristall-Kopf 4-PIN wird an Stecker von SAMIL COM in SolarPower Manager eingesetzt, das
Kristall-Kopf 8-PIN wird an Stecker von ersten oder letzten RS485 im Gruppenwechselrichter eingesetzt.
Zum Thema, wie man mit Hilfe von „SolarPower" das „SolarLarke"Anlage überwachen kann, schlagen
Sie bitte das Handbuch von „SolarPower Manager" nach.
Bemerkung:
Um die Überwachung mehrerer „SolarLake" Anlagen mit Hilfe von „SolarPower Manager" zu
ermöglichen, muss jede „SolarLake" Anlage mind. 2 Anschlüsse von RS485 haben. Momentan ist COM1
von „SolarLake" ein Netzanschluss, COM2、COM3 dient RS485 für den Anschluss zum Zweck der
Kommunikation.

7.2.3 Ethernet Kommunikation:

Je nach Bedarf kann ein Wechselrichter mit Hilfe von Modem ( ein konventioneller Modem reicht) ins
Internet angeschlossen werden, so dass der Kunde an beliebigem Ort auf der Welt die Daten eigenes
Wechselrichters jederzeit zugreifen kann.
Notwendige Hardwaren: PC mit Windows (inkl. Xp, vista, win7), Modem, Netzkabel, Wechselrichter
(mit COM1) etc.
Überwachungsmodel: LAN (Intranet) und WAN (Internet)
LAN: Installation von Software der „SolarPowerBrowser" (ab Vision v2,3) und Überwachung. Ob ein
„Router" unter diesem Modell in Anspruch genommen werden muss, spielt es keine Rolle. Mit „Router"
kann man max. 254 Stück von Wechselrichtern parallel überwachen.
Die Parametereinstellung bei der Verwendung des „Routers":
Schritt 1: Nach Start des Wechselrichters wird das System automatisch in „Standard" Interface landen
(standardmässig erscheint das „Standard' Interface, wenn nicht, kann man mit Hilfe von
„Escap" auf das Interface kommen), wie in Bild 44 dargestellt:
1 Grün
2 Grün-weiss
Blau
3
4 Orange-weiss
5 Orange
6 Blau-weiss
7 Braun-weiss
8 Braun

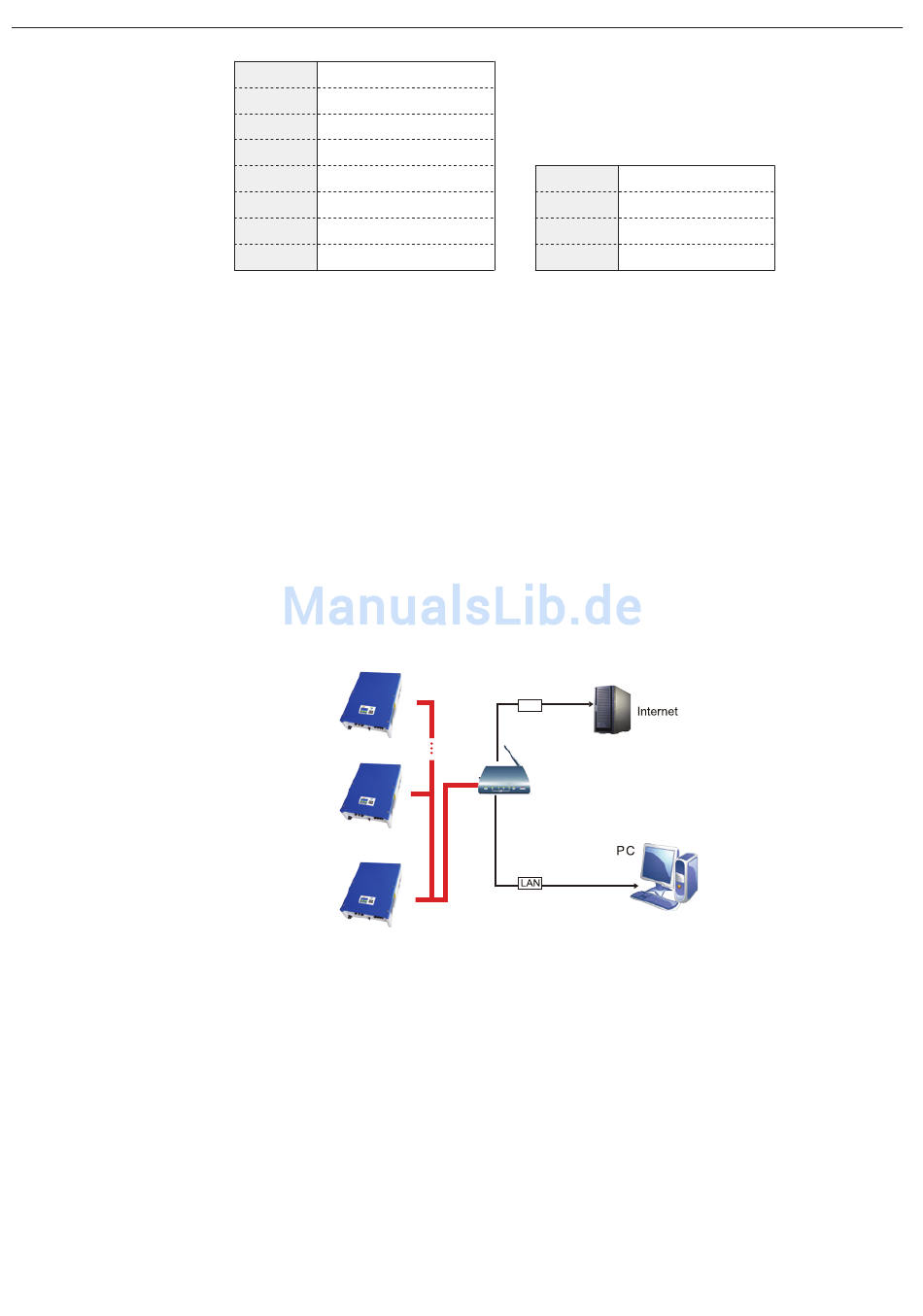

Bild 43 Ethernet Kommunikation
1 Blau-weiss
2 Blau
3 Grün-weiss
4 Grün
WAN
Router
Kommunikation und Überwachung
