Samil Power SolarLake PV netzgekoppelter Wechselrichter Bedienungsanleitung Seite 40

Um die obengenannte Verbindung zu ermöglichen, sind zwei Typen von Kabelverbindungen
einzurichten: zu einem die Verbindung innerhalb der „SolarLake" Wechselrichter und zu anderem die
Verbindung zwischen Wechselrichter und „SolarPower Manager"
Die Verbindung innerhalb der Wechselrichter:
1. Es sollten 2 Stück von Kristallköpfen (Typ: 8-PIN) zur Verfügung gestellt werden, Sie halten den
Kristallkopf so fest: dessen Klemme nach unten, die Seite mit „Kupfer Metall" nach oben und die
Anschlussseite zu sich, nun von links nach rechts nummerieren Sie die Anschlussstelle von 1 bis 8.
2. Schneiden Sie bitte ein Kabel mit geeignetem Länge ab und befreien Sie die beiden Enden und
stecken Sie anschliessend den farbige Draht in entsprechende nummerierte Stelle anhand des
folgenden Tabelles ein:
3. Zum Schluss schließen Sie die beiden Enden des Kabels an RS485 der zwei Inverter an. Sollte N
Stück von Wechselrichtern miteinander angeschlossen sein, benötigt man N-1 Stück solcher Kabel.
Die Verbindung zwischen Wechselrichter und „SolarPower Manager"
1. Bereiten Sie sich 1x Kristallkopf (Typ 8-PIN) und 1xKristallkopf (Typ 4-PIN) vor, Sie halten den
Kristallkopf so fest: dessen Klemme nach unten, die Seite mit „Kupfer Metall" nach oben, die
Anschlussseite zu sich, nun von links nach rechts nummerieren Sie die Stelle von 1 bis 8 bei Typ 8-PIN
und 1 bis 4 bei Typ 4-PIN.
2. Schneiden Sie bitte das Kabel mit geeignetem Länge ab und befreien Sie die beiden Enden und
stecken Sie anschliessend den farbige Draht in entsprechende nummerierte Stelle anhand des
folgenden Tabelles ein:
38

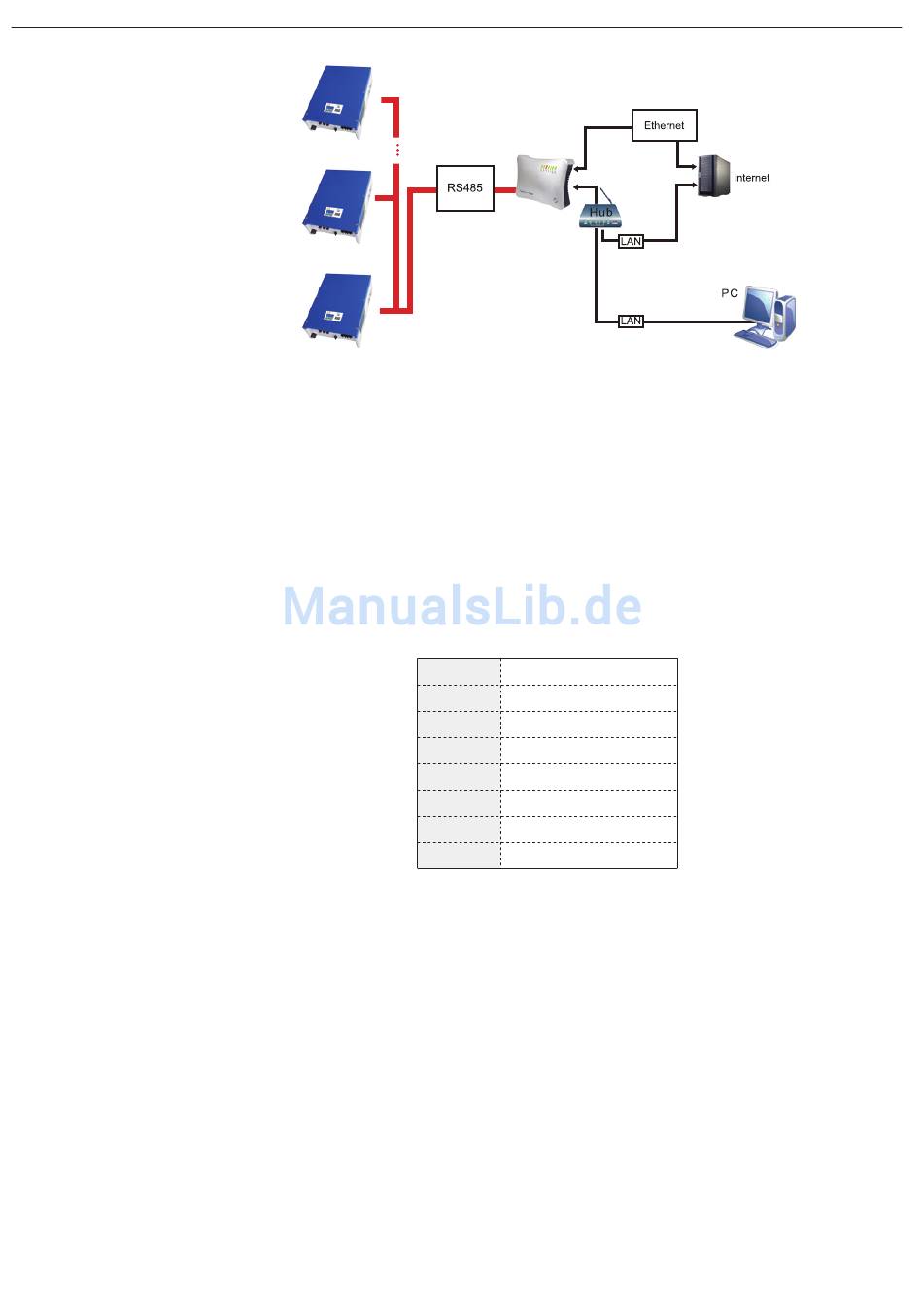

Bild 42 Das "SolarPower Manager" Überwachungssystem
1
2
3
4
5
6
7
8
Kommunikation und Überwachung
Grün
Grün-weiss
Blau
Orange-weiss
Orange
Blau-weiss
Braun-weiss
Braun
