Größe Des Solarlake Wechselrichters - Samil Power SolarLake PV netzgekoppelter Wechselrichter Bedienungsanleitung

Inputgleichstroms". Der Tracker „MPP" sorgt für eine maximale Ausnutzung des Gleichstroms von
Solarzellen im Wechselrichter. Die Brückenschaltung im „Inverter Board" wandelt den Gleichstrom aus
Solarzellen in den Wechselstrom um. „Control Board" bietet dem Wechselrichter das Steuerungssystem
und überwacht mit Hilfe von „LCD Board" die Arbeit des Wechselrichters. Unter unnormaler
Arbeitsbedingung zeigt das „LCD Board" die Fehlermeldung an und wird zugleich das Relais im „Output
Board" aktiviert, um eine mögliche Beschädigung der Komponenten im Wechselrichter zu vermeiden,
darüber hinaus hat „Output Board" auch Funktion von Überprüfung des restlichen Stroms, des
Output-Stroms und die Spannung und EMC.
● Anschlussklemmen des Wechselrichters
Achtung:
Unter Berücksichtigung derSicherheitsfaktoren vorschlagen wir DC-Schalter. Manche Staaten haben ihre
eigene Anforderungen auf PV-Komponenten und Wechselrichter, deshalb verwenden Sie bitte unsere
Produkte nach Ihrer staatlichen Anforderung.
2.3 Größe des SolarLake Wechselrichters
● Größe des SolarLake Wechselrichters
Communication Interface
Input Boost
Board Board

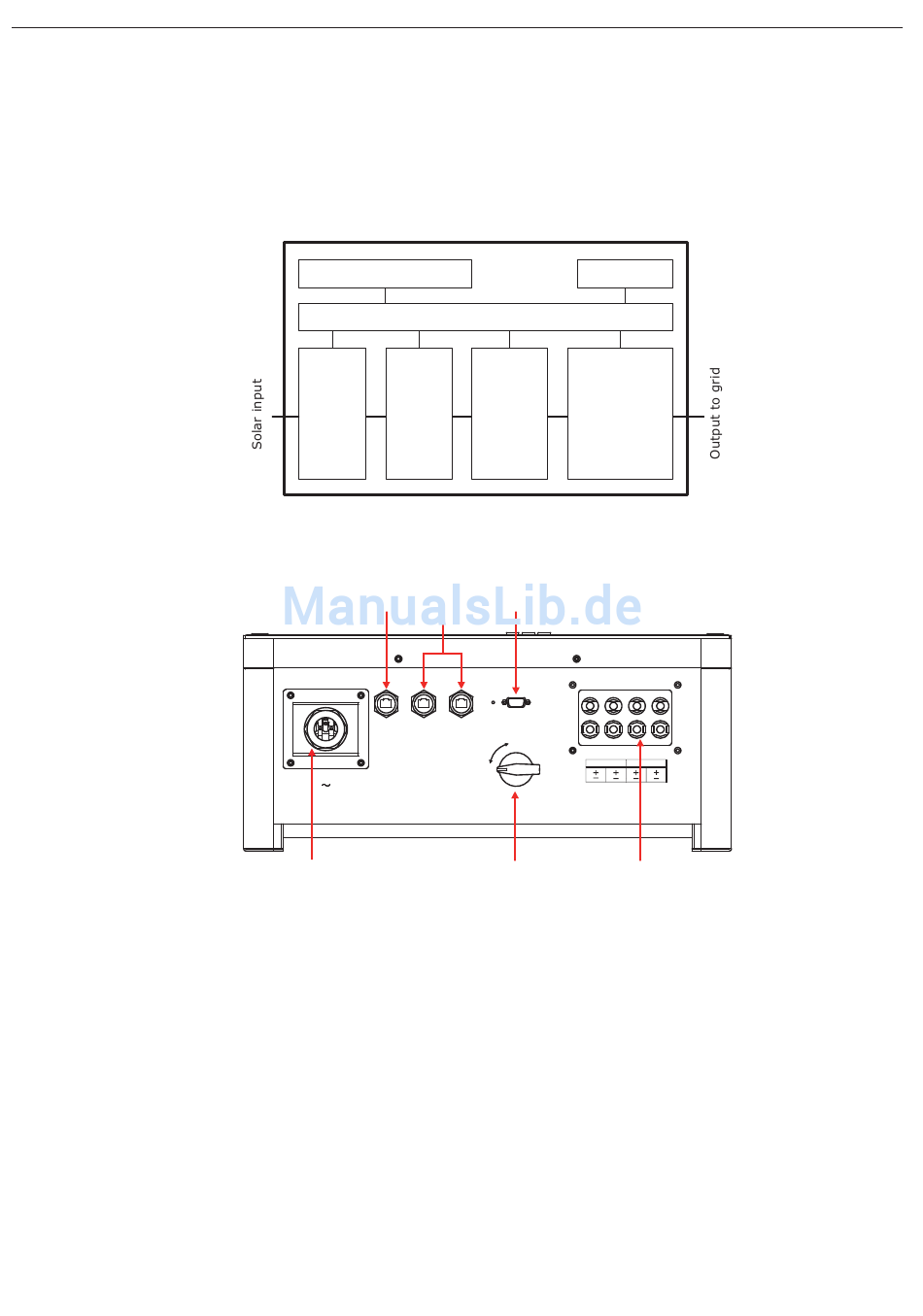

Bild 2 Schautbild vom Stromkreis
Ethernet RS-485
Ethernet RS-485
AC GRID
AC Output
Bild 3 SolarLake Anschlussklemmen des Wechselrichters
LCD
Control Board
Inverter Output
Board Board
RS-232
RS-485 RS-232
ON
1
OFF
DC Switch DC Input
