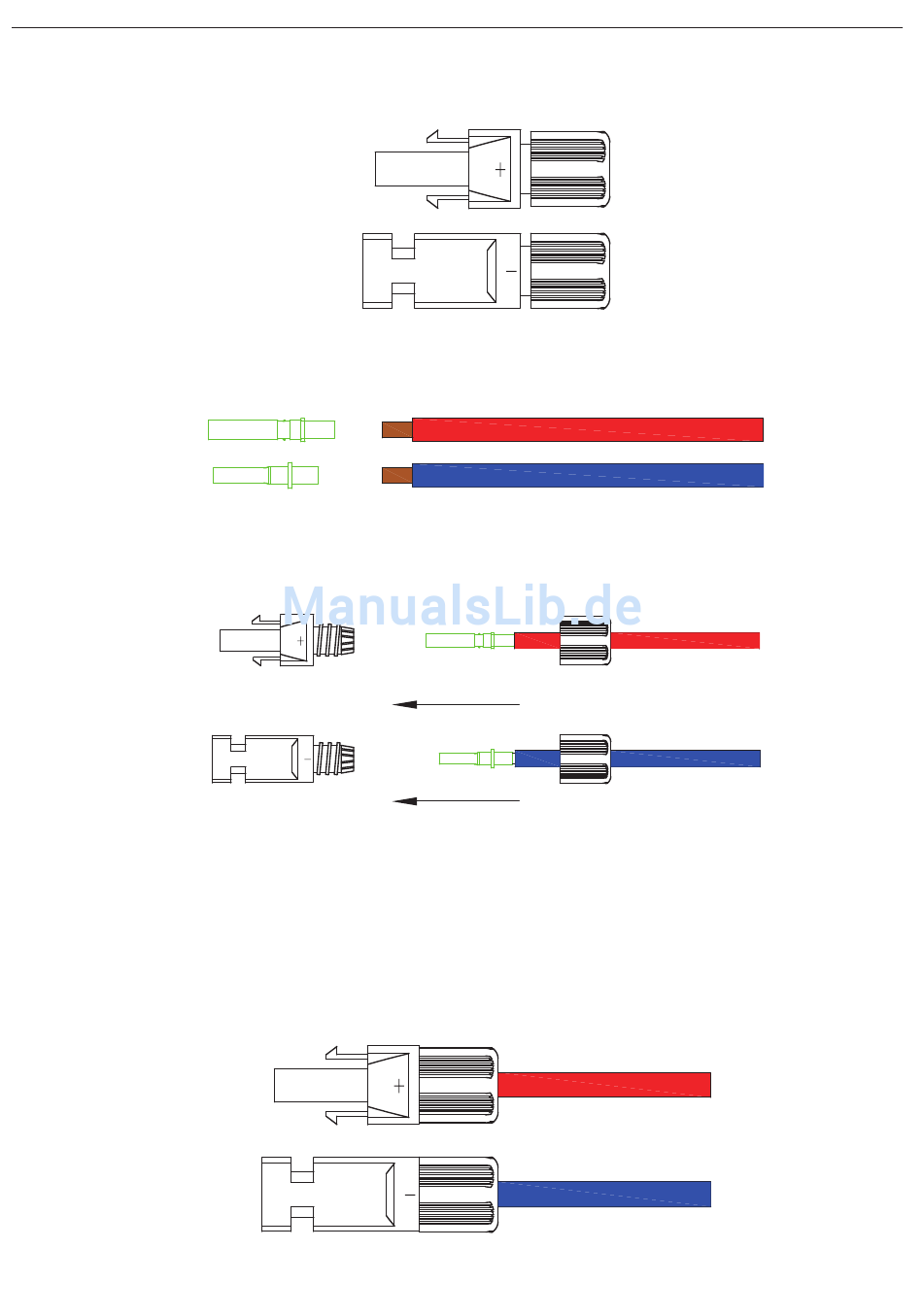

Das DC Installationsprozess:
Schritt 1 : Lassen den Nuss des Anschlusses frei nach Richtung im Bild darunten.
Schritt 2 : Ziehen Sie bitte die isolierte Bedeckung der DC Kabel aus, und mit einer Zange verbinden Sie
die bare Kabelnkern mit der Matrize des Anschlusses. Die ausgezogene isolierte Bedeckung ist
etwa 8 mm lang.
Schritt 3 : Ziehen Sie die Kabel mit Matrize über den Nuss durch.
Schritt 4 : Stecken Sie die Matrize in den Steckplatz, bis Sie ein Lärm, die fertig bedeutet, hören.
Schritt 5 : Ziehen Sie den Nuss in oppositen Richtung. Dann ist die Installation vom Anschluss fertig.
Die Umsetzung der DC-Seite elektrische Verbindung：
Schritt 1 : DC-Trennschalterkästchen oder Photovoltaik-Blitz Konvergenz des Umrichtes installieren.
Schritt 2 :
Die elektrische Verbindung zwischen dem DC-Trennschalterkästchen oder Photovoltaik-Blitz
Konvergenz und dem SolarLake Wechselrichter trennen.
Schritt 3 :
Stellen Sie bitte die Polarität des PV-Strings fest und versichern Sie bitte, dass deren
Leerlaufspannung nicht mehr als 1000V ist.
Schritt 4 :
Die positiven und negativen Anschlüsse werden am Ende des entsprechenden Klemmen des
Wechselrichters eingesetzt.
Schritt 5 : Die resten 2 PV-Inputs nach derselbe Weise verbindet werden.
